3.2.4. Номограмма для определения относительной температуры (θ) в зависимости от критерия Фурье (f0) и величины (ξ)
0,8
0,6
0,4
0,2
0 0,2 0,4 0,6 0,8 ξ

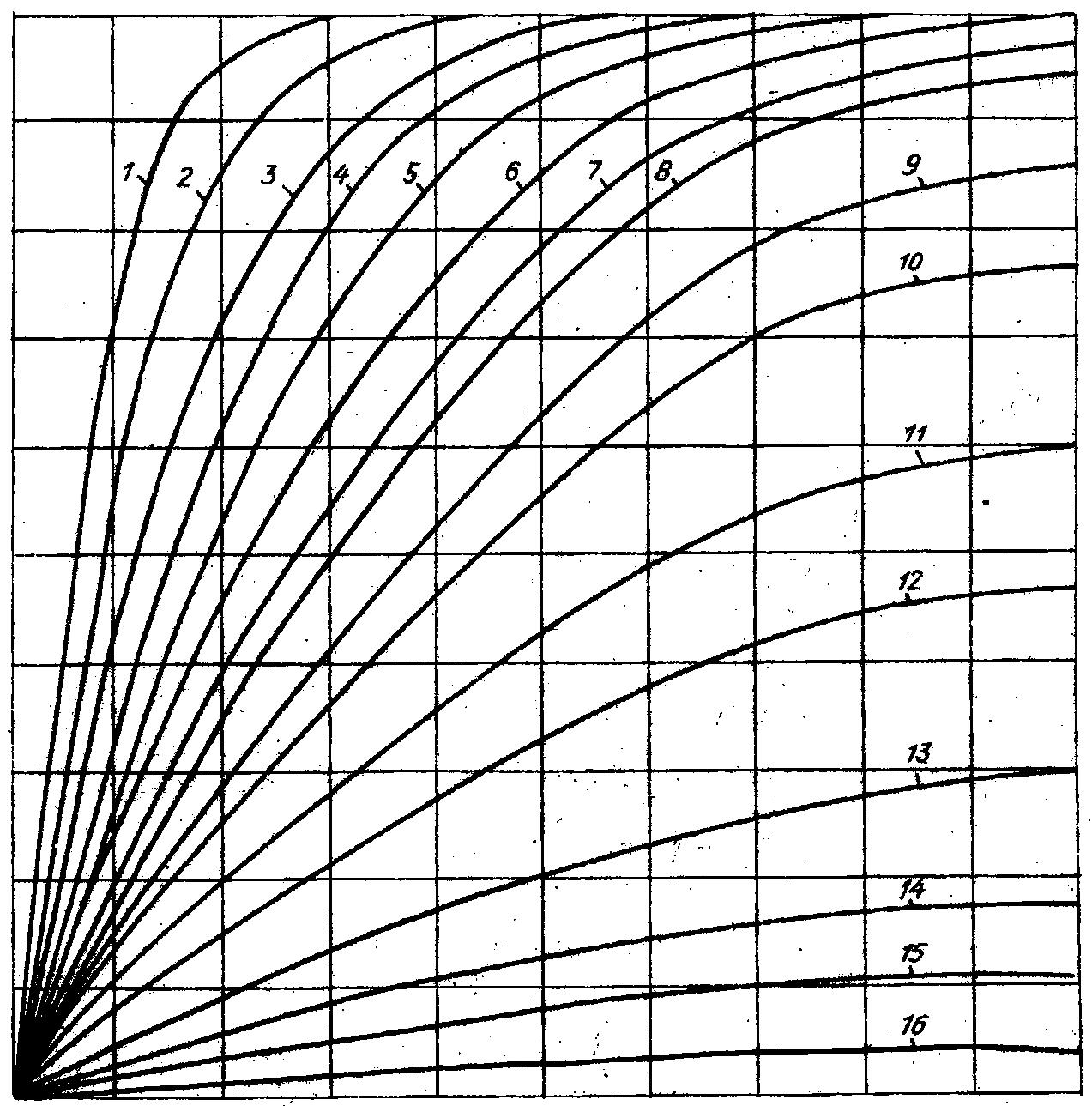

Номограмма для определения относительной температуры (θ) в зависимости от критерия Фурье (F0) и величины (ξ)
1 – F0 = 0,005; 2 – F0 = 0,01; 3 – F0 = 0,02; 4 – F0 = 0,03;
5 – F0 = 0,04; 6 – F0 = 0,06; 7 – F0 = 0,08; 8 – F0 = 0,1;
9 – F0 = 0,15; 10 – F0 = 0,2; 11 – F0 = 0,3; 12 – F0 = 0,4;
13 – F0 = 0,6; 14 – F0 = 0,8; 15 – F0 = 1,0; 16 – F0 = 1,5.
3.2.5. Температура в середине неограниченной пластины
F0 / 4 |
Θц |
F0 / 4 |
Θц |
F0 / 4 |
Θц |
0.001 |
1.0000 |
0.044 |
0.8162 |
0.087 |
0.5393 |
0.003 |
1.0000 |
0.046 |
0.8015 |
0.089 |
0.5288 |
0.005 |
1.0000 |
0.048 |
0.'7868 |
0.091 |
0.5185 |
0.007 |
1.0000 |
0.050 |
0.7723 |
0.093 |
0.5084 |
0.009 |
0.9996 |
0.052 |
0.7579 |
0.095 |
0.4985 |
0.011 |
0.9985 |
0.054 |
0.7437 |
0.097 |
0.4887 |
0.013 |
0.9961 |
0.056 |
0.7297 |
0.099 |
0.4792 |
0.015 |
0.9922 |
0.058 |
0.7158 |
0.102 |
0.4652 |
0.017 |
0.9866 |
0.060 |
0.7022 |
0.106 |
0.4472 |
0.019 |
0.9794 |
0.062 |
0.6888 |
0.110 |
0.4299 |
0.021 |
0.9706 |
0.054 |
0.6756 |
0.114 |
0.4133 |
0.023 |
0.9605 |
0.066 |
0.6626 |
0.118 |
0.3973 |
0.025 |
0.9493 |
0.068 |
0.6498 |
0.122 |
0.3819 |
0.027 |
0.9372 |
0.070 |
0.6372 |
0.126 |
0.3671 |
0.029 |
0.9242 |
0.072 |
0.6249 |
0.130 |
0.3529 |
0.031 |
0.9107 |
0.074 |
0.6128 |
0.134 |
0.3393 |
0.033 |
0.8967 |
0.076 |
0.6009 |
0.138 |
0.3261 |
0.035 |
0.8824 |
0.078 |
0.5892 |
0.142 |
0.3135 |
0.037 |
0.3679 |
0.080 |
0.5778 |
0.146 |
0.3014 |
0.039 |
0.8532 |
0.082 |
0.5665 |
0.150 |
0.2897 |
0.041 |
0.8384 |
0.084 |
0.5555 |
0.154 |
0.2785 |
0.043 |
0.8236 |
0.086 |
0.5447 |
0.158 |
0.2785 |
