3.1.2. Нормативные сопротивления для основных видов стержневой арматуры
Стержневая арматура классов |
Нормативные сопротивления растяжению Rsn и расчетные сопротивления растяжению для предельных состояний второй группы Rs,ser, МПа (кгс/см2) |
А – I А – II А – III A – IV A – V A – VI А – IIIв |
235 (2400) 295 (3000) 390 (4000) 590 (6000) 785 (8000) 980 (10000) 540 (5500) |
3.1.3. Изменение температуры от времени по стандартному температурному режиму
τ, ч-мин |
t, ˚ C |
τ, ч-мин |
t, ˚ C |
τ, ч-мин |
t, ˚ C |
0-05 |
556 |
0-55 |
910 |
2-45 |
1075 |
0-10 |
659 |
1-00 |
925 |
3-00 |
1090. |
0-15 |
718 |
1-10 |
950 |
3-15 |
1100 |
0-20 |
750 |
1-20 |
970 |
3-30 |
1115 |
0-25 |
790 |
1-30 |
986 |
3-45 |
1120 |
0-30 |
821 |
1-40 |
1005 |
4-00 |
1128 |
0-35 |
845 |
1-50 |
1015 |
4-15 |
1135 |
0-40 |
865 |
2-00 |
1029 |
4-30 |
1147 |
0-45 |
885 |
2-15 |
1045 |
4-45 |
1154 |
0-50 |
895 |
2-30 |
1065 |
5-00 |
1160 |

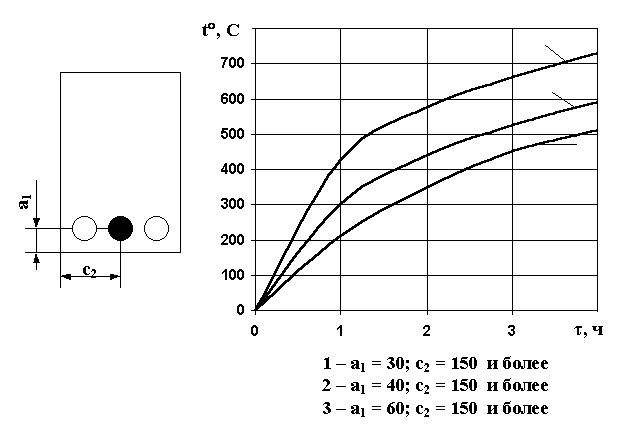

3.1.4. Графики для определения температуры прогрева арматурных стержней в зависимости от координат их расположения
1
2
3
4
1
2
3
1
2
3
4
5
1
2
3
4
3 .1.5. Расчетные значения коэффициента γs,tem, учитывающего снижение нормативного сопротивления арматурных сталей в зависимости от температуры их нагрева в напряженном состоянии
№ |
Наименование и класс арматурной стали |
Коэффициент γs,tem = Rs,tem /Rsn при температуре нагрева в ˚С. |
||||||||
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
6 |
9 |
10 |
11 |
1 |
Горячекатаная КРУГЛАЯ (ГЛАДКАЯ) СТАЛЬ КЛАССА А-I |
1.0 |
0.83 |
0.66 |
0.51 |
0.37 |
0.24 |
0.15 |
0.09 |
0.05 |
2 |
Горячекатаная ПЕРИОДИЧЕСКОГО ПРОФИЛЯ СТАЛЬ КЛАССА А-II |
1.0 |
1.0 |
0.76 |
0.52 |
0.36 |
0.23 |
0.16 |
0.1 |
0.06 |
3 |
Горячекатаная НИЗКОЛЕГИРОВАННАЯ ПЕРИОДИЧЕСКОГО ПРОФИЛЯ СТАЛЬ КЛАССА А-III |
1.0 |
0.98 |
0.79 |
0.625 |
0.46 |
0.30 |
0.18 |
0.09 |
0.05 |
4 |
Горячекатаная ПЕРИОДИЧЕСКОГО ПРОФИЛЯ УПРОЧЕННАЯ ВЫТЯЖКОЙ СТАЛЬ КЛАССА АТ -III |
1.0 |
0.91 |
0.70 |
0.49 |
0.33 |
0.20 |
0.13 |
0.07 |
0.03 |
5 |
Горячекатаная НИЗКОЛЕГИРОВАННАЯ ПЕРИОДИЧЕСКОГО ПРОСРИЛЯ СТАЛЬ КЛАССА А-IV |
0.97 |
0.81 |
0.64 |
0.50 |
0.35 |
0.21 |
0.10 |
0.05 |
0.02 |
6 |
ТО ЖЕ, КЛАССА А-V |
0.97 |
0.79 |
0.625 |
0.40 |
0.23 |
0.11 |
0.06 |
0.03 |
0.01 |
7 |
ТЕРМИЧЕСКИ УПРОЧНЕННАЯ ПЕРИОДИЧЕСКОГО ПРОФИЛЯ СТАЛЬ КЛАССА АТ -V |
1.0 |
1.0 |
0.69 |
0.38 |
0.15 |
0.05 |
0.01 |
0 |
0 |
8 |
ВЫСОКОПРОЧНАЯ АРМАТУРНАЯ ПРОВОЛОКА КЛАССА Вр-П, ДИАМЕТРОМ, мм 3....8 |
0.53 |
0.42 |
0.31 |
0.22 |
0.14 |
0.08 |
0.05 |
0.03 |
0.01 |
