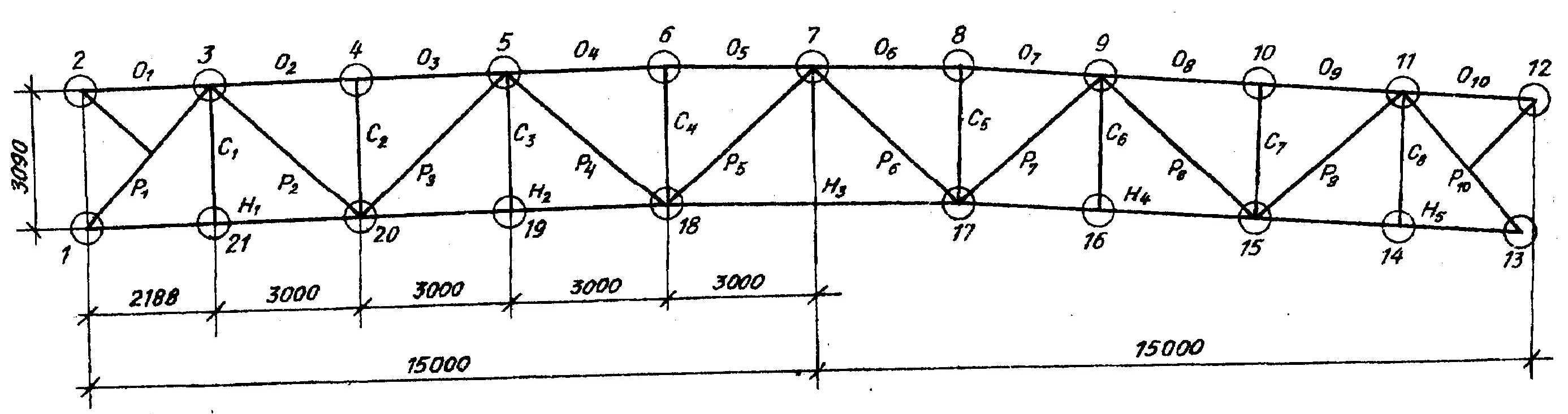

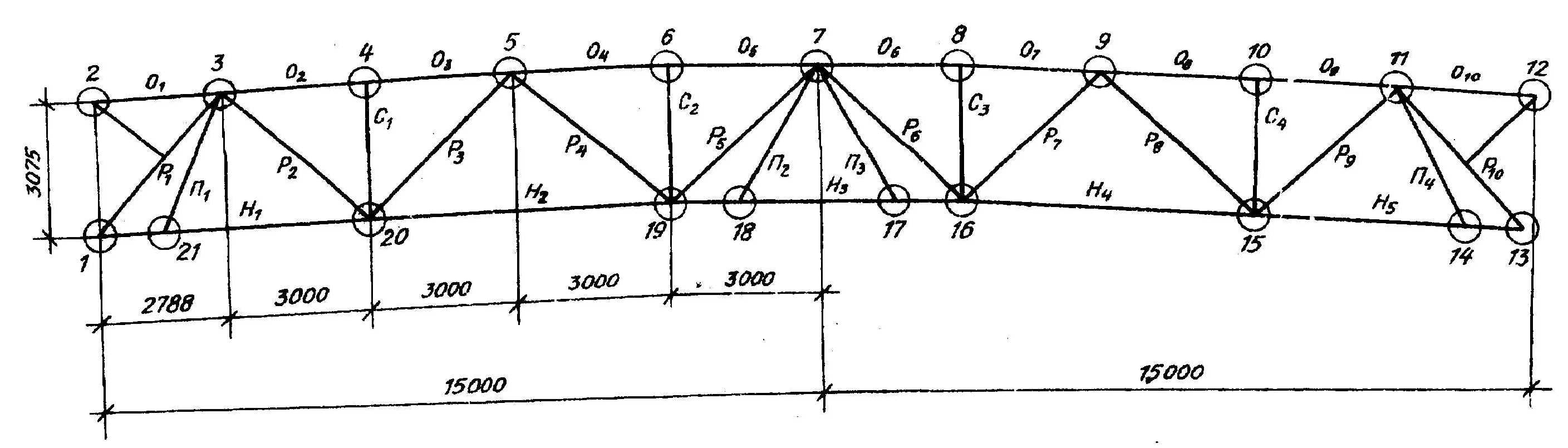

1 .10. Геометрические схемы ферм

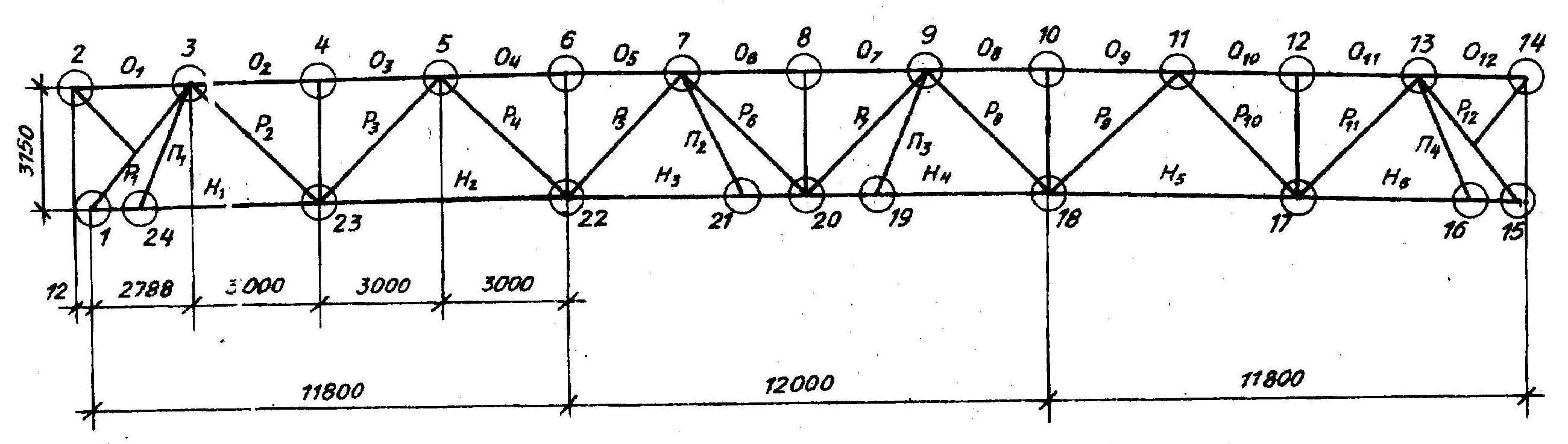

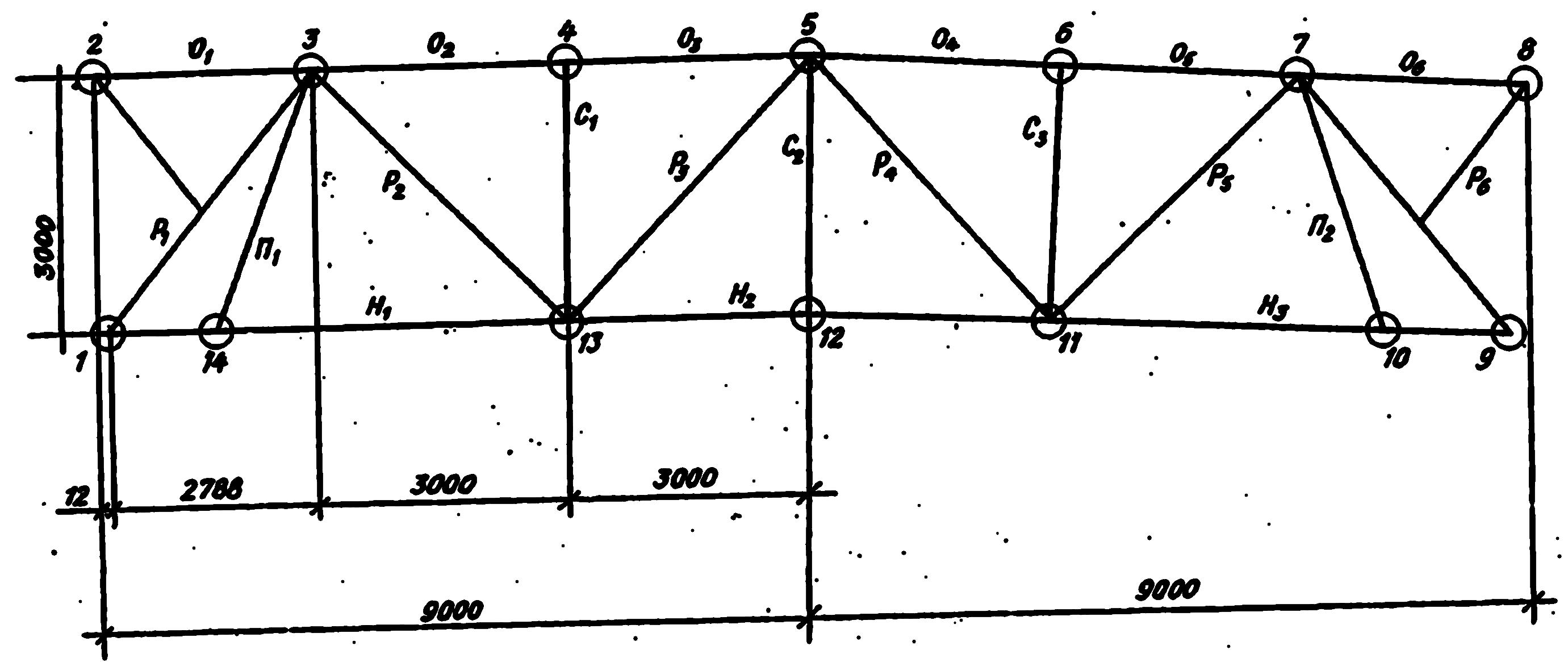

Геометрическая схема фермы VI ФС 18 – 1,9; 4,40; 9,10

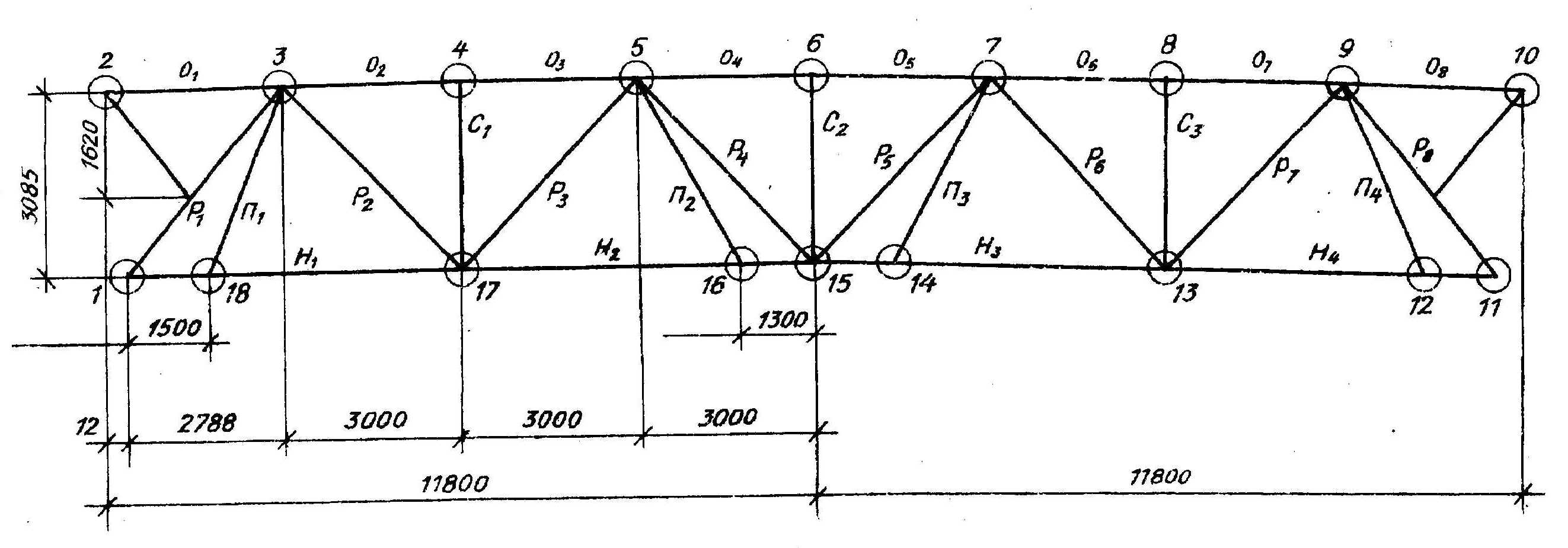

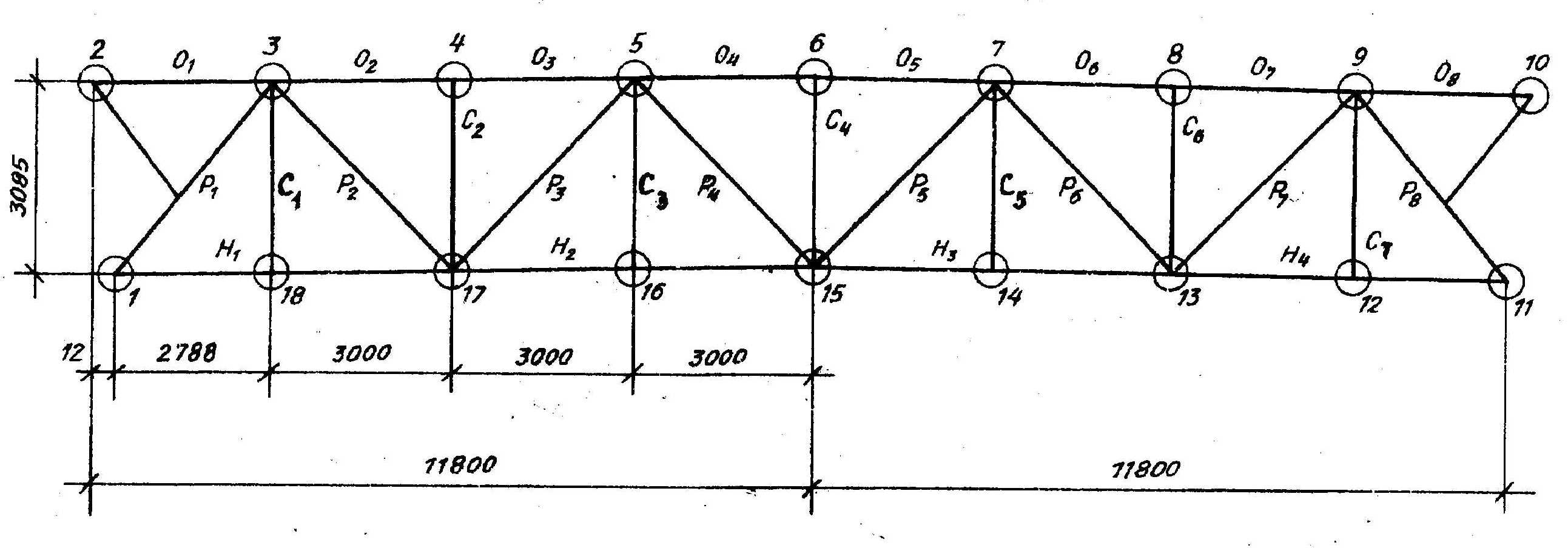

Геометрическая схема фермы ФС–24–11,40; 10, 55

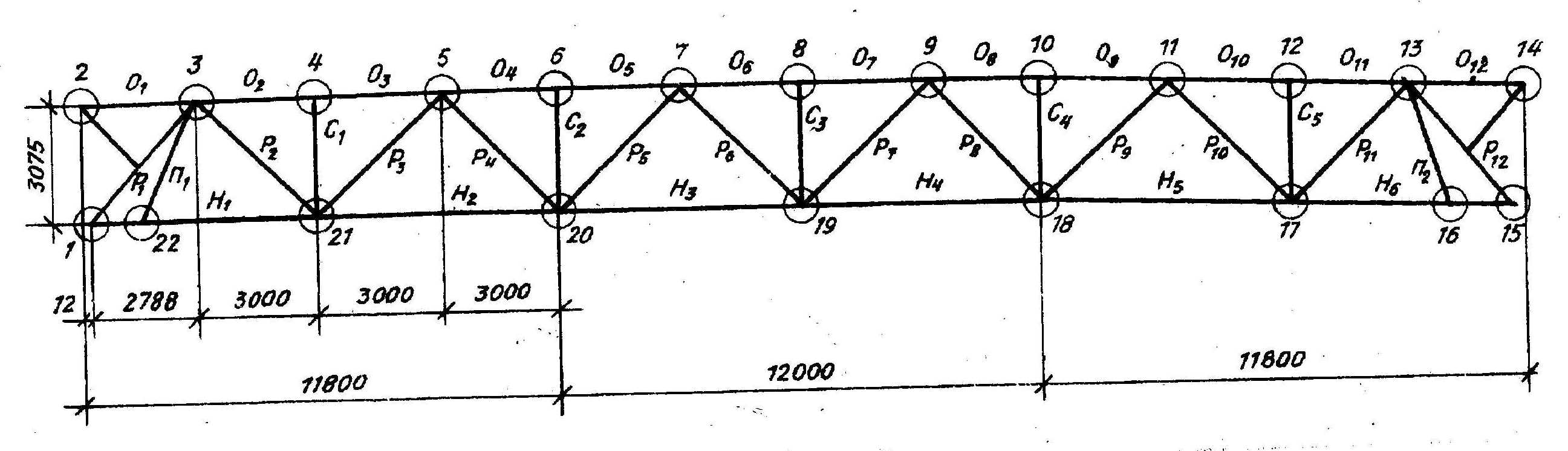

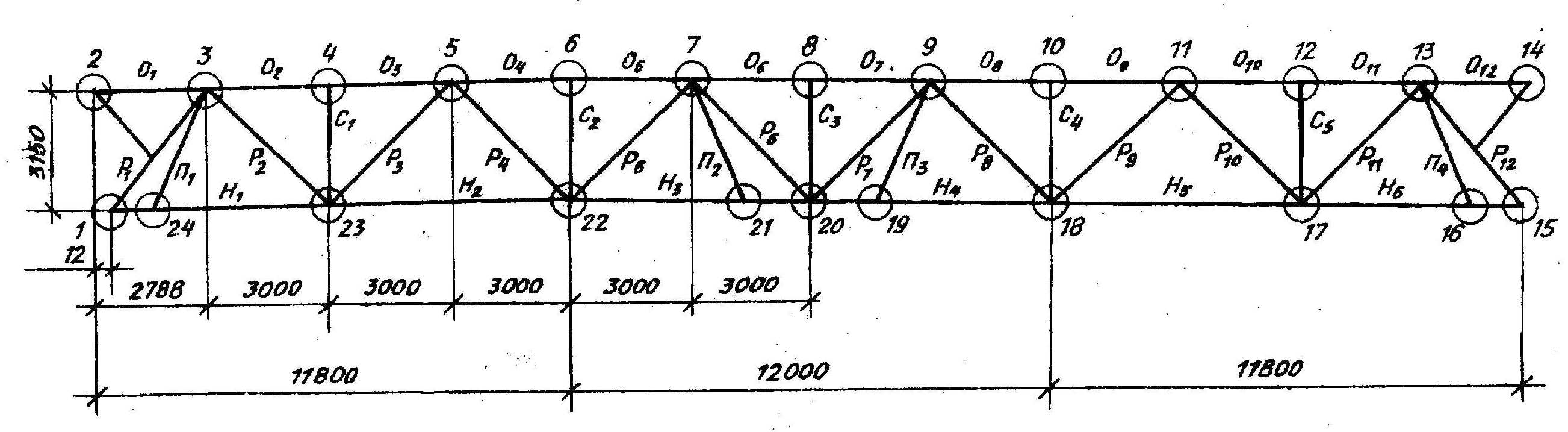

Геометрическая схема фермы VII ФС–24 – 3, 10

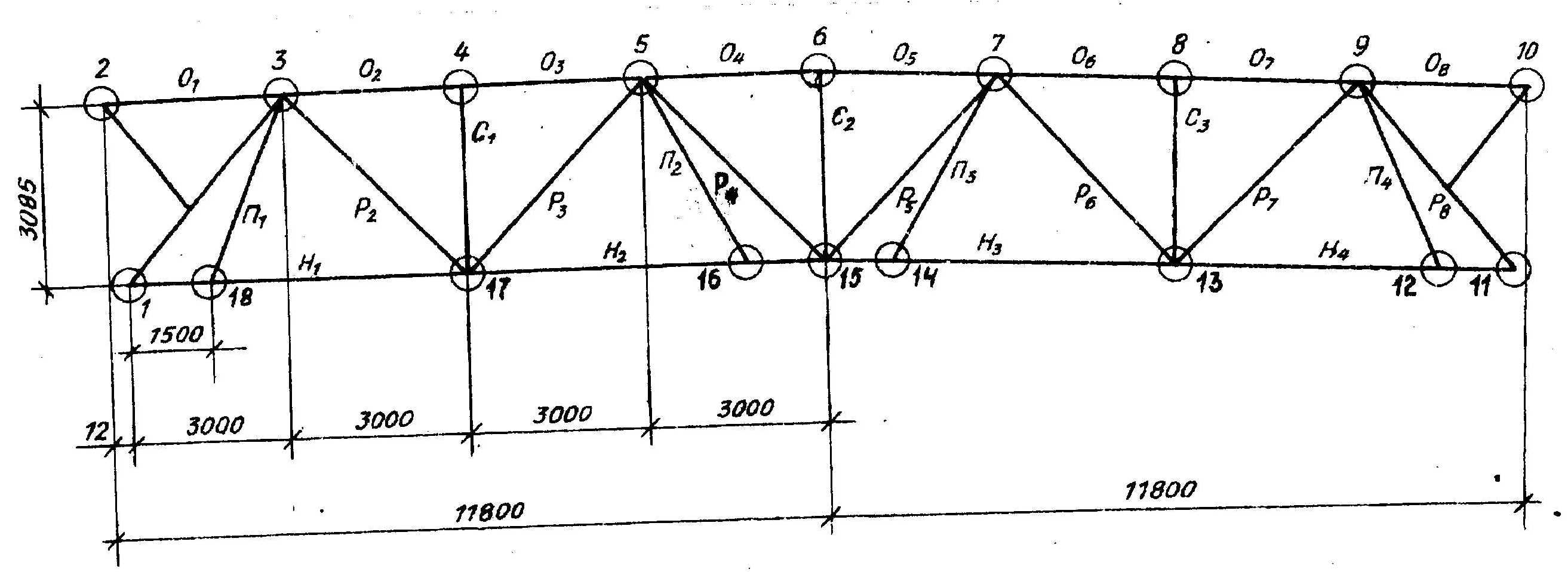

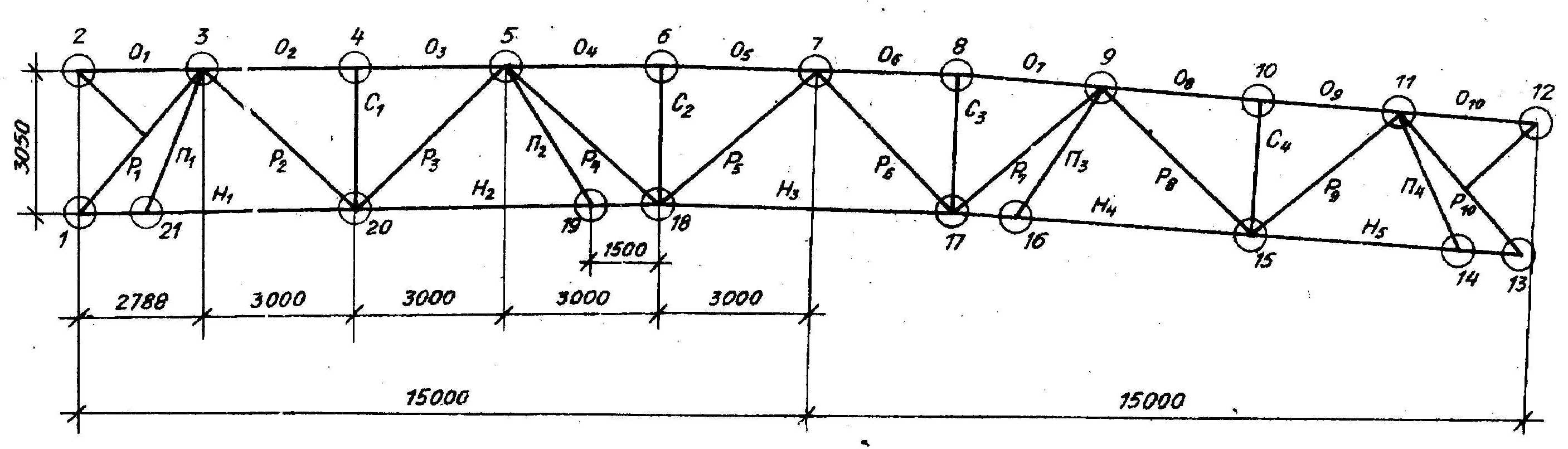

Геометрическая схема фермы III ФС 24 – 3, 85
Геометрическая схема фермы IV – ФС 30 – 3, 15 В
Геометрическая схема фермы ФС 30 – 1,5 0В; 1,50 D1
Геометрическая схема фермы ФС 30-6, 90 B; 2,50 B
Геометрическая схема фермы V ФС 36 – 5, 55 В
Геометрическая схема фермы V ФС–36 – 1, 85 B
Геометрическая схема фермы IX ФС 36 – 3, 05
Геометрическая схема фермы VIII ФС–30 – 2, 50
Геометрическая схема фермы ФС–24–3,85 D1; ФС–24–3,85 D2;
1.11. Графики изменения температур защищенных стальных пластин
1.11.1. Огнезащита перлитовой штукатуркой:
а ) - на гипсовом вяжущем (толщина слоя штукатурки 20 мм)
б) - на цементном вяжущем (толщина слоя штукатурки 20 мм)
1.11.2. Огнезащита цементно-песчаной штукатуркой
( толщина слоя штукатурки 20 мм)
1 .11.3. Огнезащита фосфатным покрытием
2. Деревянные конструкции
2.1. Расчетные сопротивления Rf для определения пределов огнестойкости деревянных конструкций
Напряженное сопротивление |
Условное обозначение |
Расчетное сопротивление, МПа, в зависимости от сорта древесины |
||
1 |
2 |
3 |
||
Изгиб
Сжатие вдоль волокон
Растяжение вдоль волокон
Скалывание вдоль волокон:
цельной
клееной |
Rfw
Rfc
Rft
Rfqs
|
29
26
20
3,0
1,2 |
26
23
15
2,7
1,1 |
18
16
-
2,7
1,1 |
2.2. Скорость обугливания древесины
Наименьший размер сечения, мм |
Скорость обугливания древесины, мм/мин. |
|
клееной |
цельной |
|
120 и более менее 120 |
0,6 0,7 |
0,8 1,0 |
2.3. Зависимость коэффициентов геометрических характеристик сечения при обугливании

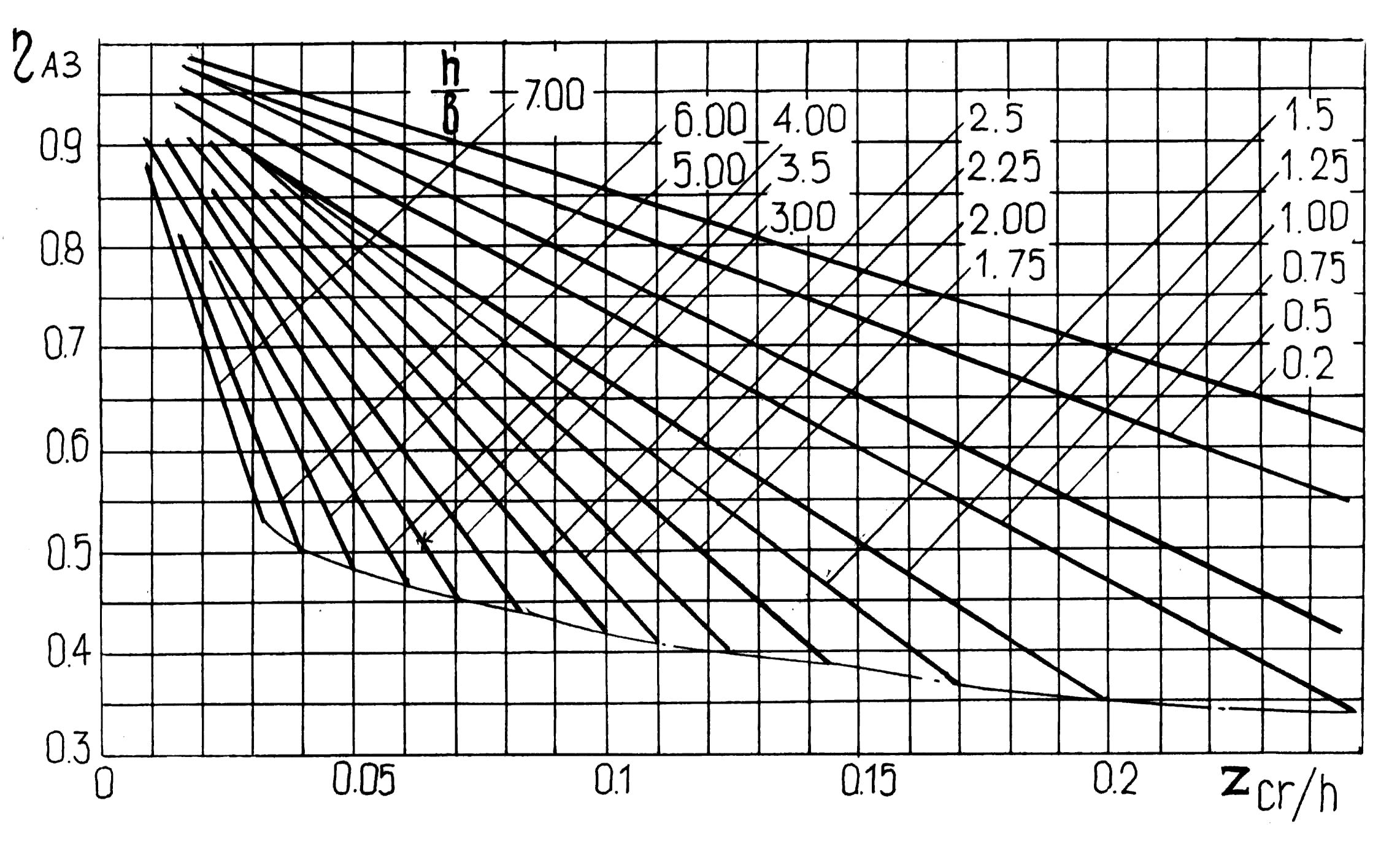

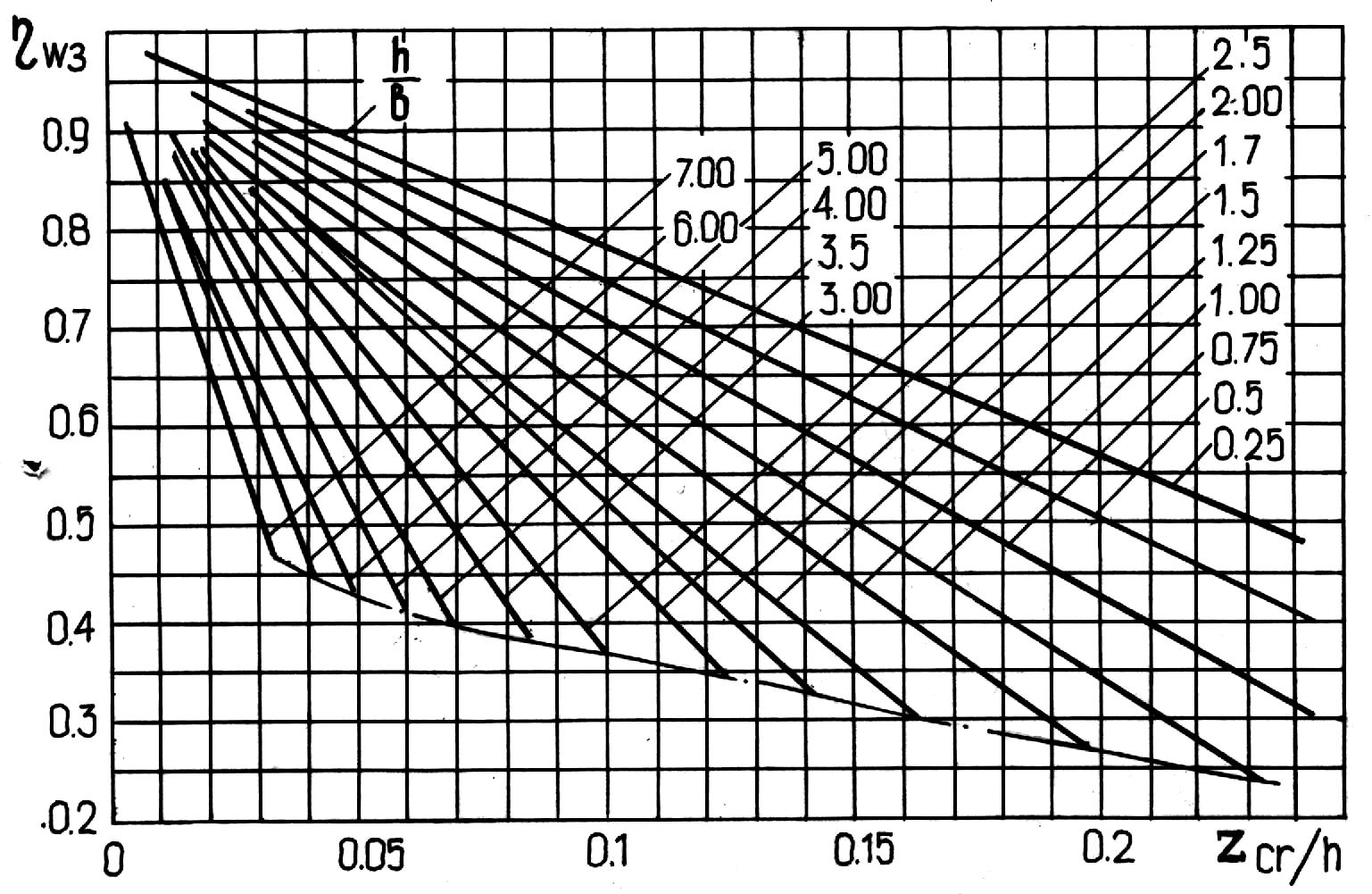

2.3.1. При трехстороннем обогреве
2.3.2. При четырехстороннем обогреве

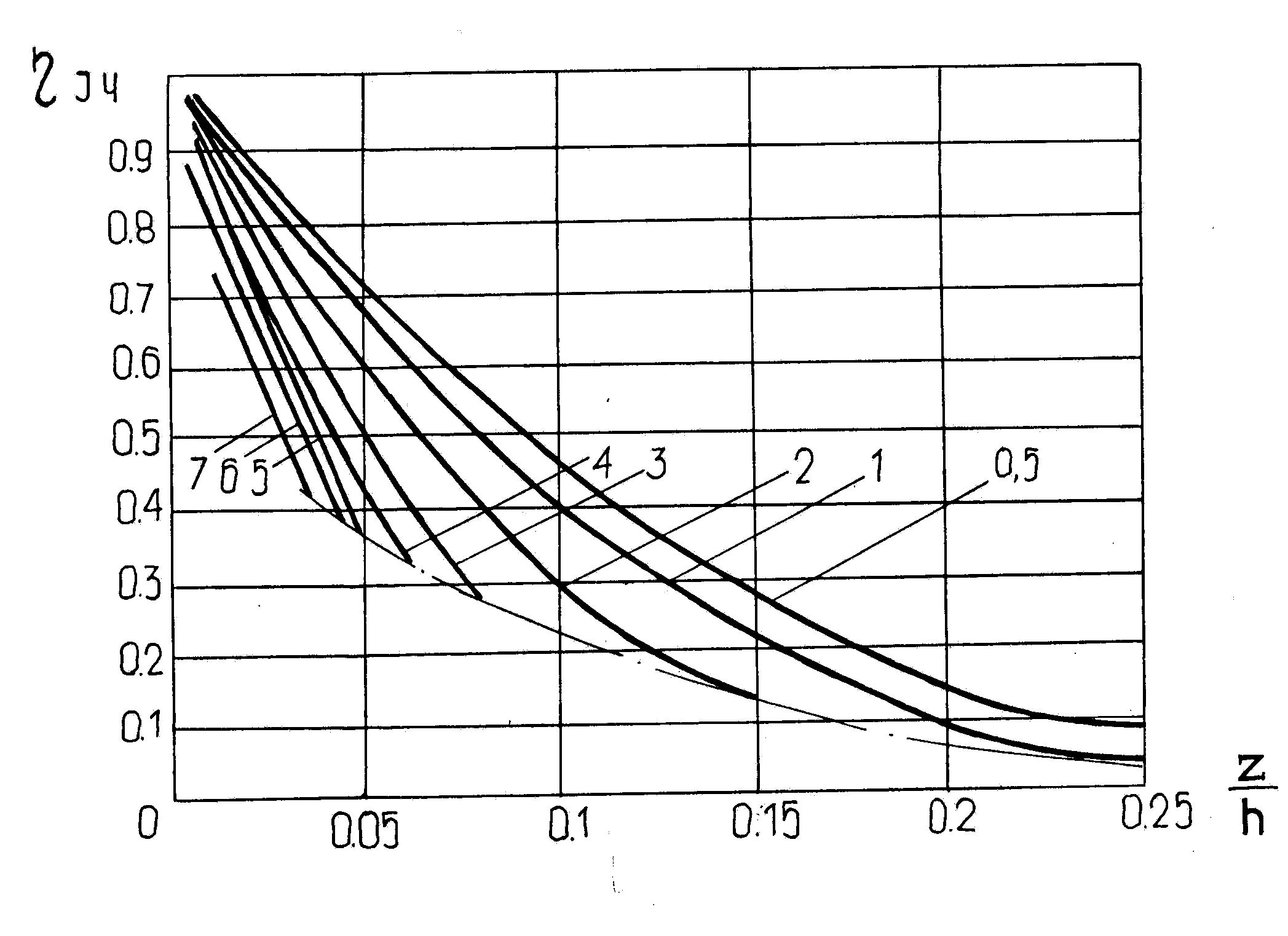

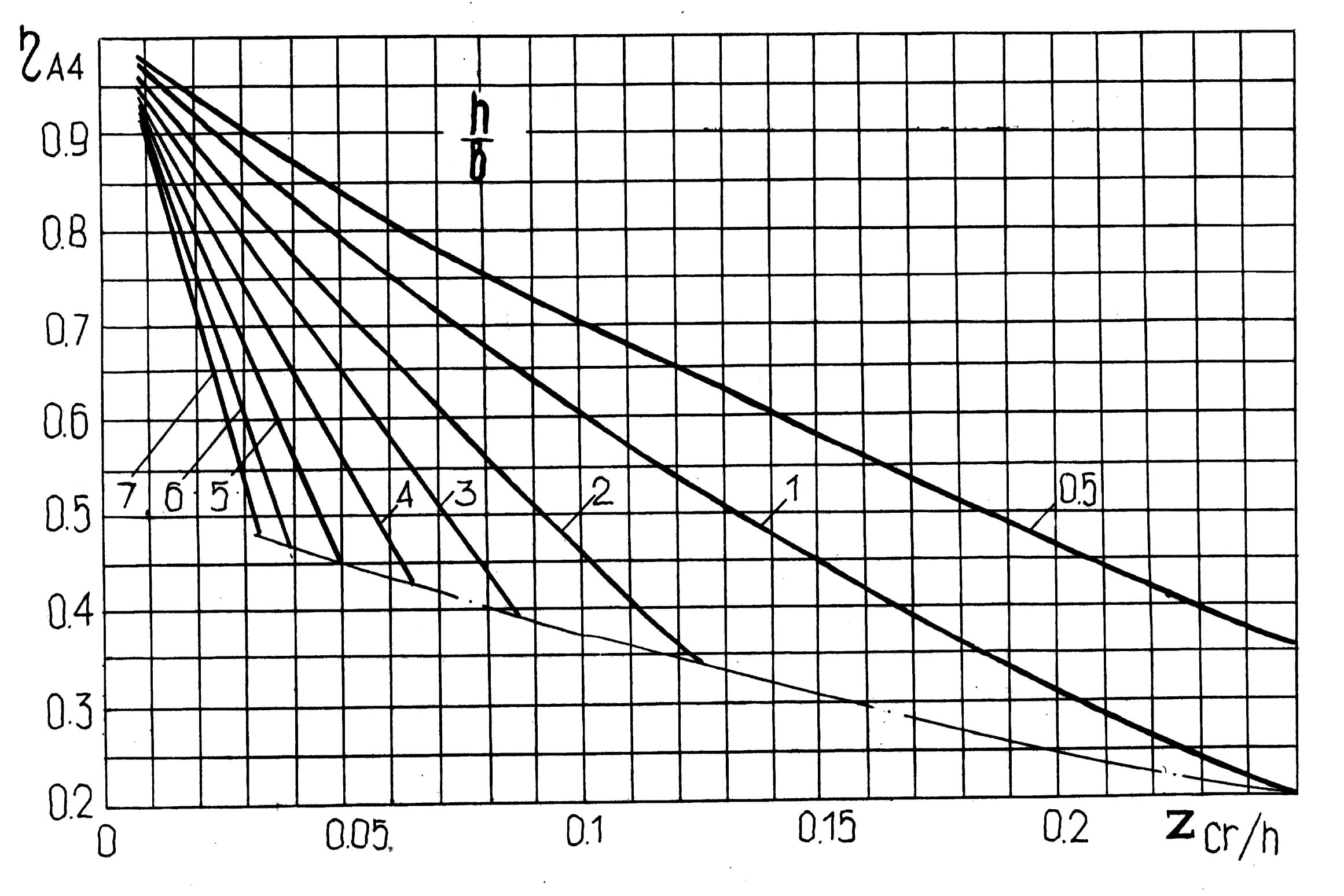

2.4. Зависимость коэффициента ηJ4 для момента инерции сечения при обугливании с 4-х сторон
2.5. Соединения деревянных конструкций

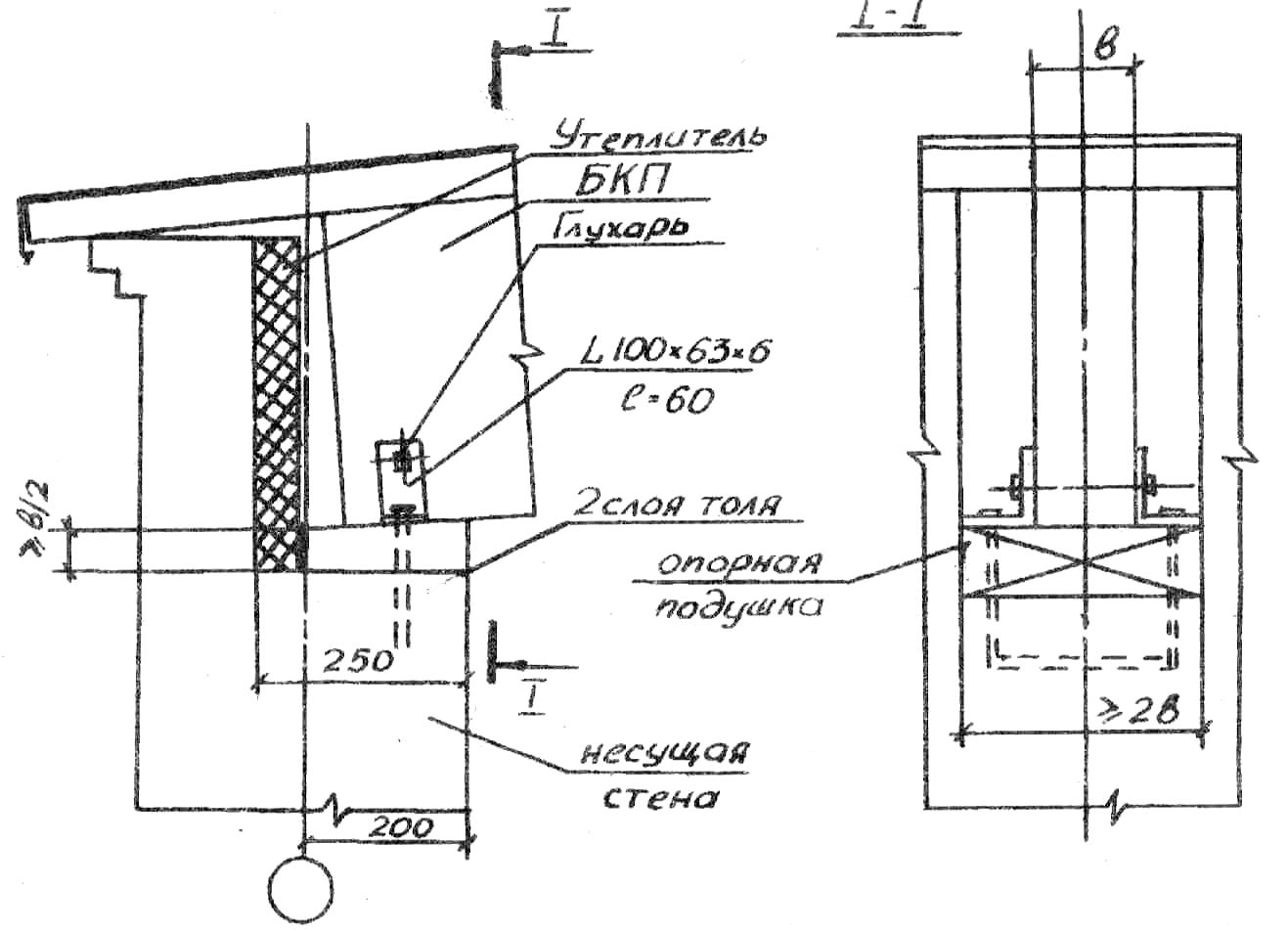

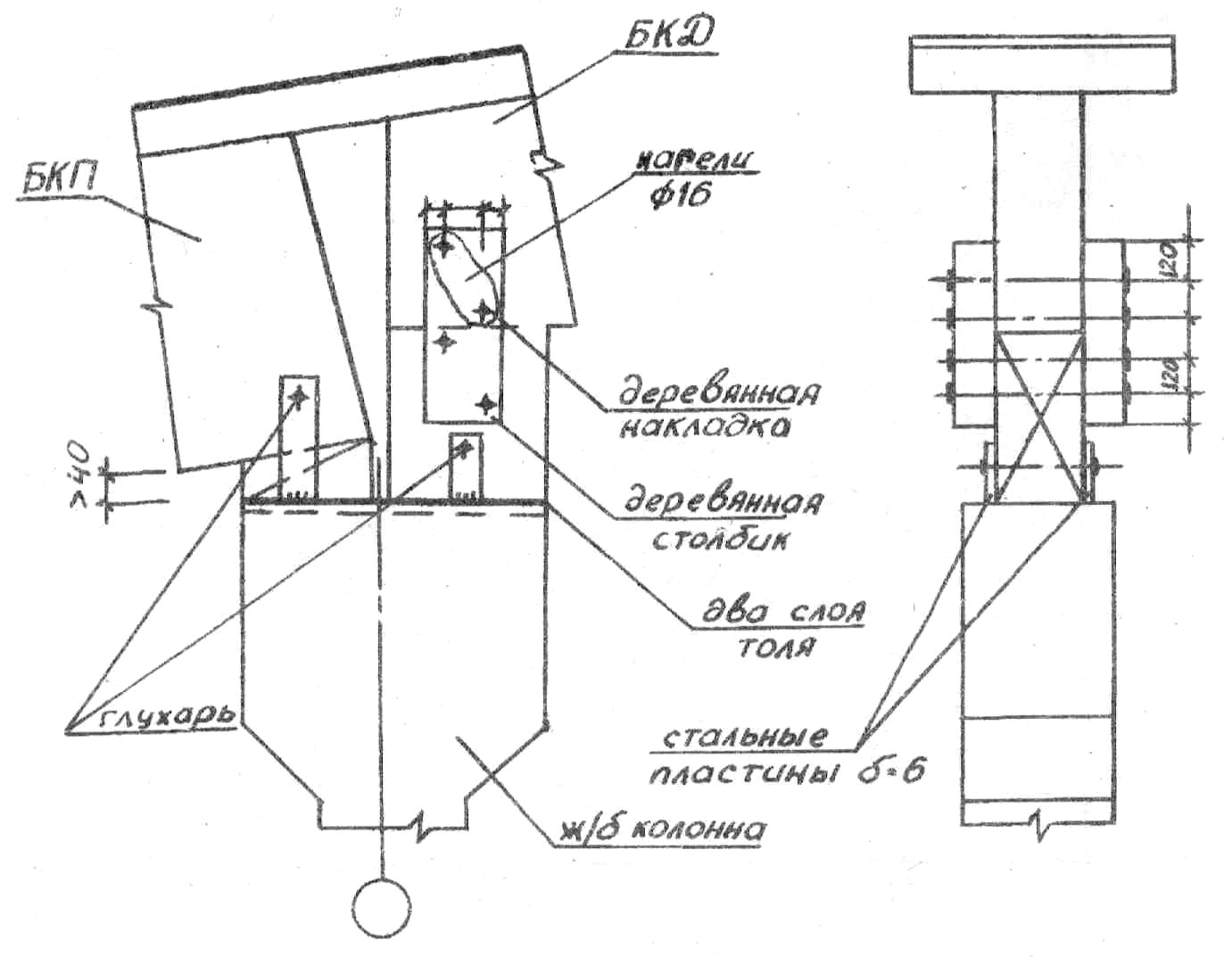

2.5.1. Опорные узлы балок (без огнезащиты)

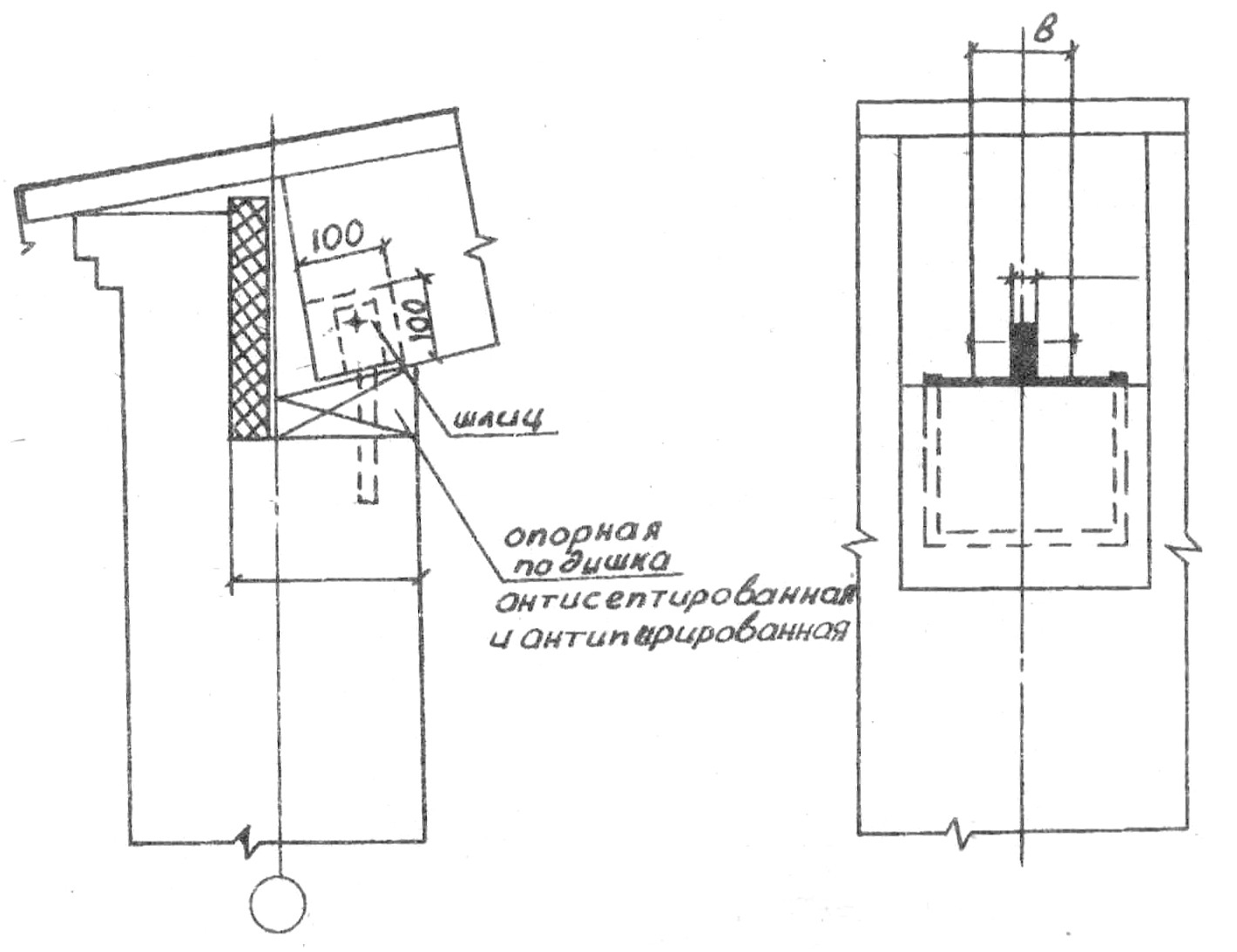

2.5.2. Вариант огнезащиты опорного узла балки

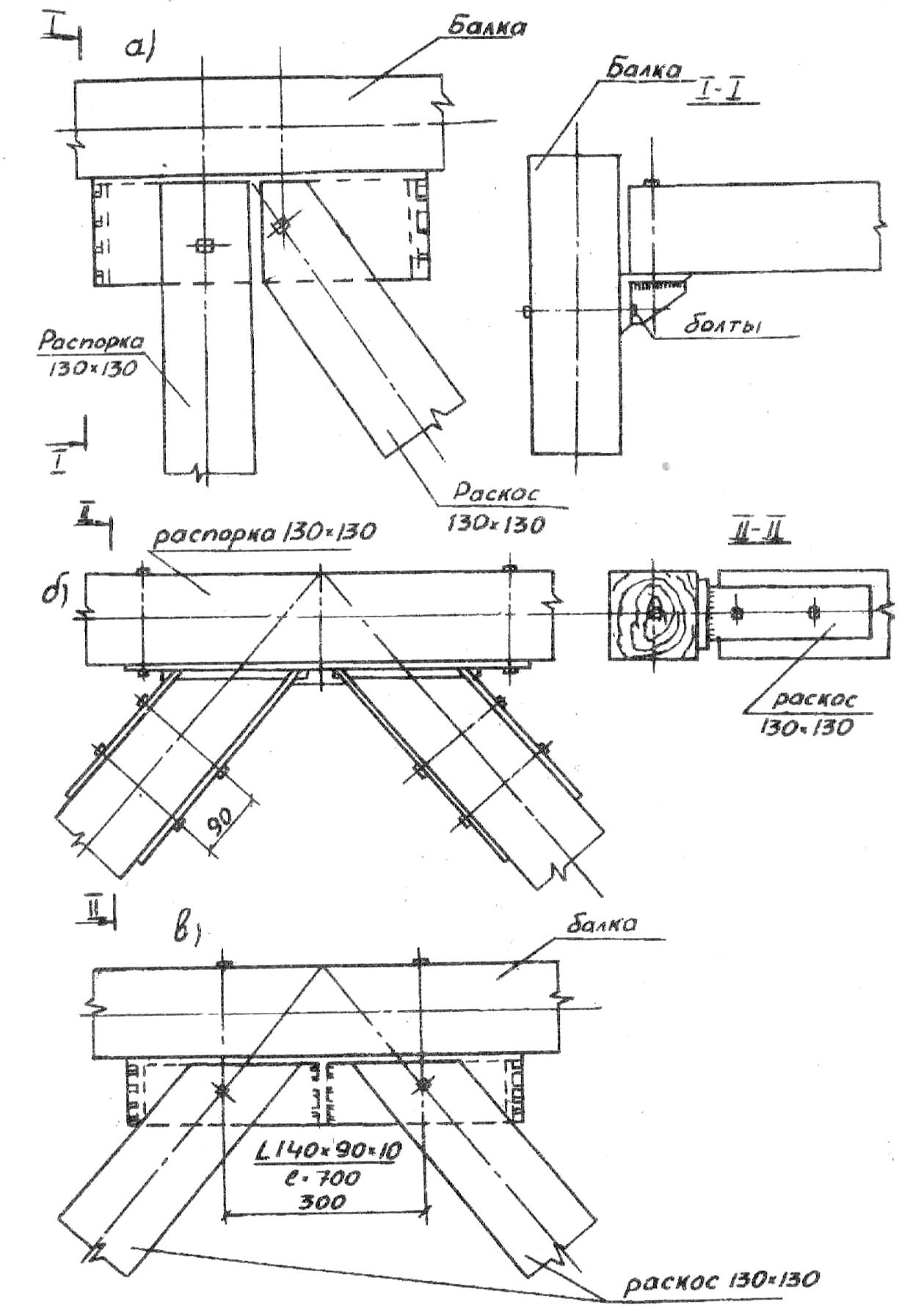

2.5.3. Узлы соединения элементов связей с балкой без огнезащиты

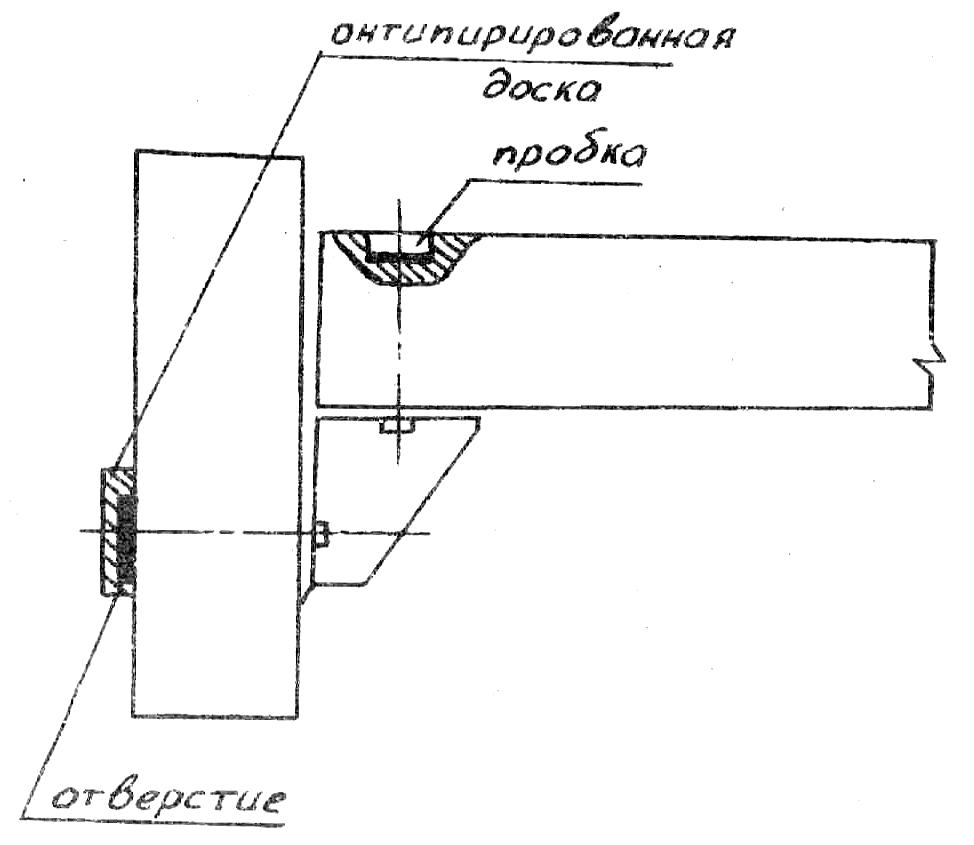

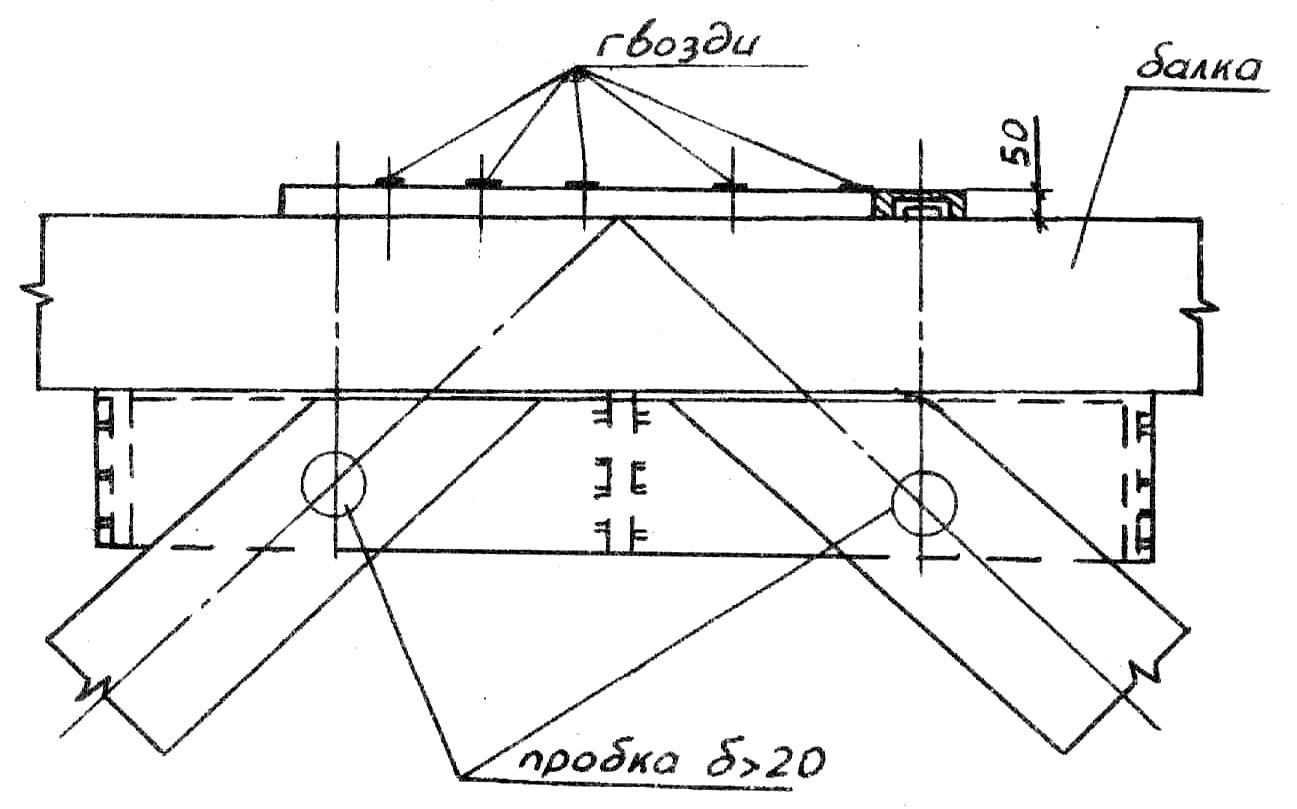

2.5.4. Вариант огнезащиты нагельных соединений элементов связей
2.6. Пределы огнестойкости перегородок из гипсокартонных листов
Толщина гипсокартонных листов, мм |
Предел огнестойкости Пф, ч |
14 214 314 414 |
0,25 0,70 1,25 1,60 |
3. Железобетонные конструкции
3.1. Арматура
3.1.1. Сортамент арматуры
Номинальный диаметр стержня, мм |
Расчетная площадь стержня, мм2 при числе стержней |
||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
3 |
7.1 |
14.1 |
21.2 |
28.5 |
55.3 |
42.4 |
49.5 |
56.5 |
63.5 |
4 |
12.5 |
25.1 |
377 |
50.2 |
62.8 |
75.4 |
87.9 |
100.5 |
115 |
5 |
19.6 |
39.3 |
58.9 |
76.5 |
96.2 |
117.8 |
157.5 |
157.1 |
176.7 |
б |
28.5 |
57 |
85 |
115 |
141 |
170 |
196 |
226 |
254 |
8 |
50.5 |
101 |
151 |
201 |
251 |
502 |
552 |
402 |
452 |
10 |
76.5 |
157 |
256 |
514 |
395 |
471 |
550 |
626 |
707 |
12 |
115.1 |
226 |
359 |
452 |
505 |
679 |
792 |
909 |
1018 |
14 |
155.9 |
308 |
462 |
615 |
769 |
928 |
1077 |
1251 |
1563 |
16 |
201.1 |
402 |
605 |
804 |
1005 |
1206 |
1407 |
160В |
1810 |
18 |
254.5 |
509 |
765 |
1018 |
1272 |
1527 |
1761 |
2056 |
2290 |
20 |
314.2 |
628 |
942 |
1256 |
1571 |
1985 |
2199 |
2514 |
2828 |
22 |
580.1 |
760 |
1140 |
1520 |
1900 |
2281 |
2661 |
5041 |
5421 |
25 |
490.0 |
982 |
1475 |
1964 |
2464 |
2945 |
5456 |
5927 |
4418 |
28 |
615.5 |
1232 |
1647 |
2465 |
3079 |
5695 |
4010 |
4926 |
5542 |
32 |
804.5 |
1609 |
2415 |
3214 |
4021 |
4826 |
5650 |
6434 |
7258 |
36 |
1017.9 |
2056 |
5054 |
4072 |
5089 |
6107 |
7125 |
8143 |
9161 |
40 |
1256.6 |
2515 |
5770 |
5027 |
6283 |
7540 |
8798 |
10053 |
11510 |
