1.2.Основные задачи теории технической эксплуатации цифровых систем
Классификация основных задач технической эксплуатации цифровых систем приведена на рис. 1.2 [1,5]. Теория технической эксплуатации систем рассматривает математические модели деградационных процессов в работе систем, старения и износа узлов, методы расчета и оценки надежного функционирования систем, теорию диагностирования и прогнозирования отказов и неисправностей в системах, теорию оптимальных профилактических мероприятий, теорию восстановления и методы увеличения технического ресурса систем и т. д. В связи с тем, что эти процессы в основном стохастические, с целью разработки их математической модели применяют аналитические методы теории случайных процессов и теории массового обслуживания. В настоящее время для этих же целей успешно применяются статистическая теория принятия решений и статистическая теория распознавания образов.
Использование новых направлений математической теории случайных процессов в разработке моделей процессов технической эксплуатации систем позволяет значительно расширить наши познания и успешно управлять процессами для повышения эффективности функционирования и улучшения работоспособности достаточно сложных цифровых систем.

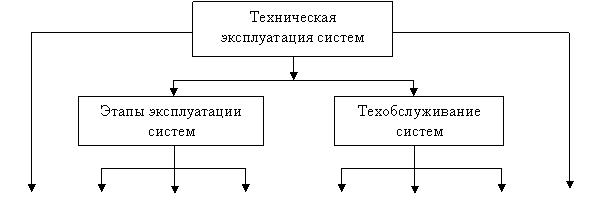

Рис.1.2. Классификация задач технической эксплуатации цифровых систем
Поэтому на первом этапе исследования осуществляется решение следующих задач: оптимальное управление эксплуатационными процессами, разработка оптимальных моделей эксплуатации цифровых систем, составление оптимальных планов организации техобслуживания, выбор оптимальных профилактических процедур, разработка методов эффективной технической диагностики и прогнозирование технического состояния систем.
Как указано в [1,5], основная задача теории эксплуатации состоит в научном прогнозировании состояний сложных систем или технических устройств и выработке с помощью специальных моделей и математических методов анализа и синтеза этих моделей рекомендаций по организации их эксплуатации. Следует отметить, что при решении основной задачи эксплуатации используется вероятностно-статистический подход к прогнозированию и управлению состояниями сложных систем и моделированию эксплуатационных процессов. Поэтому теория эксплуатации цифровых систем в данный период быстро формируется и усиленно развивается.
Техническая эксплуатация цифровых систем сводится к оптимизации деятельности человеко-машинных систем и процедур управляющих воздействий человека на функционирование систем. Поэтому режимы эксплуатации цифровых систем (рис. 1.2) можно различать в зависимости от отношений человеко-машинной системы: предэксплуатационные режимы систем, эксплуатационные режимы систем, режимы технического обслуживания и режимы ремонта систем.
Режимы различаются определенными этапами и фазами, типом процедур управляющих воздействий техперсонала на функционирование систем.
Режимы эксплуатации зависят в основном от качества элементной базы систем, степени использования микропроцессорной техники в составе аппаратуры, комплекса контрольно-измерительной аппаратуры, степени обучения техперсонала, а также других обстоятельств, связанных с обеспечением запасными элементами систем. Кроме того, режимы эксплуатации обусловлены основными требованиями, предъявляемыми цифровым системам: верностью передачи информации, временем задержки в доставке информации, надежностью доставки информации.
Эксплуатация систем — это процесс их использования по назначению при поддержании систем в технически исправном состоянии, который состоит из цепочки различных последовательных и планомерных мероприятий: техобслуживания, профилактики, контроля, ремонта и т. д.
Техобслуживание систем (рис. 1.2) характеризуют три основных этапа: профилактическое обслуживание, контроль и оценка технического состояния, организация техобслуживания. Определить степень влияния отдельных этапов техобслуживания на надежность систем весьма затруднительно, но известно, что они оказывают существенное влияние на качество и надежность функционирования систем.
Контроль и оценка технического состояния систем производится контролем за качеством функционирования узлов систем, методами технической диагностики отказов и неисправностей, а также реализацией алгоритмов прогнозирования отказов в системах.
1.3.Общие принципы построения системы технической эксплуатации
Общая задача системы технической эксплуатации (СТЭ) состоит в обеспечении бесперебойного функционирования цифровых систем, поэтому основным направлением развития СТЭ является автоматизация важнейших технологических процессов эксплуатации [8]. Функциональной задачей технической эксплуатации является выработка управляющих воздействий, компенсирующих влияние внешней и внутренней сред с целью поддержания заданного технического состояния цифровых систем. Эта общая функция делится на две: общую эксплуатацию — управление состоянием внешней среды и техническую эксплуатацию — управление состоянием внутренней среды. При этом управление состоянием внутренней среды заключается в управлении ее техническим состоянием.
Возможная структура автоматизированной СТЭ приведена на рис. 1.3.
Рис. 1.3. Структурная схема автоматизированной системы технической эксплуатации: ПНРМ — подсистема пусконаладочных и ремонтных работ; СТХ — подсистема снабжения, транспортирования и хранения; СОИСТЭ — подсистема сбора и обработки информации СТЭ; ТТД — подсистема тестового технического диагностирования; ЭОСТЭ — подсистема эргономического обеспечения СТЭ; УСТЭ — подсистема управления СТЭ.
АСТЭ состоит из двух подсистем: подсистемы технической эксплуатации при подготовке и использовании цифровых систем (ТЭПИ) и подсистемы технической эксплуатации при использовании цифровых систем по назначению (ТЭИН). Каждая из этих подсистем содержит ряд элементов, основные из которых показаны на рис. 1.3. Более подробно функции подсистем приведены в табл. 1.2.
Таблица 1.2
Подсистема |
Основные функции |
ПНРМ |
Организация пусконаладочных работ вновь вводимых цифровых систем, а также текущего, среднего и капитального ремонтов |
СТХ |
Размещение и пополнение ЗИП, баз снабжения и заводов изготовителей ЗИП, транспортирование и хранение ЗИП |
СОИСТЭ |
Планирование использования цифровых систем и ведение эксплуатационной документации, сбор и обработка эксплуатационных данных, разработка рекомендаций по совершенствованию СТЭ |
ТТД |
Определение технического состояния, обнаружение дефекта с заданной глубиной, взаимодействие с подсистемой функционального технического диагностирования (ФТД) |
ЭОСТЭ |
Выполнение части функций ТТД, требующих участия человека, обеспечение двухсторонней связи в системе «человек — машина», участие в проведении текущего ремонта, выполняемого без прекращения функционирования |
УСТЭ |
Определение очередности выполнения задач ТТД, ЭОСТЭ для конкретных условий, управление процессом восстановления, обработка результатов выполнения задач ТТД и ЭОСТЭ, организация взаимодействия с другими элементами цифровых систем |
Наличие СТЭ позволяет значительно уменьшить время обнаружения неисправностей в цифровых системах и на основе контрольной информации о состоянии систем предупреждать появление простоев в ее работе. С этой целью организуются центры технической эксплуатации цифровых систем, которые осуществляют функции, указанные на рис. 1.4.
В современных цифровых системах распространен статистический метод обслуживания, который заключается в том, что ремонтно-восстановительные работы начинаются после того, как качество функционирования достигло критического значения. Если при контроле за состоянием элементов систем появляются признаки снижения качества функционирования, то они отключаются от сети для восстановления работоспособности.
Контроль функционирования цифровых систем осуществляется по совокупности параметров, характеризующих их работоспособность.
Контроль функционирования цифровых систем осуществляется по следующим характеристикам; верности передачи сообщений; времени передачи сообщений; вероятности своевременной доставки сообщений; среднему времени доставки сообщений и др. Общая схема функционального контроля показана на рис.1.5.
Рис. 1.4. Основные функции центра технической эксплуатации

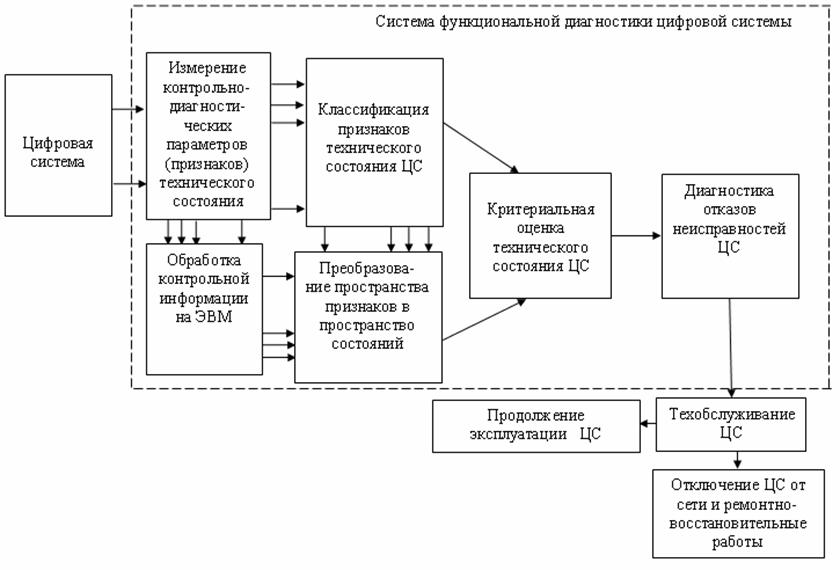

Рис.1.5. Алгоритм системы функциональной диагностики цифровой системы
