6. Индивидуальное задание: системы смазки узлов тепловозных дизелей.
Системы смазки предназначены для уменьшения потерь на трение, снижение износа трущихся пар сопряженных деталей и для их охлаждения. По способу подвода масла к. трущимся деталям системы смазки разделяются на системы смазки с подачей масла разбрызгиванием, системы смазки с принудительной подачей масла и смешанные. Системы смазки тепловозных дизелей относятся к смешанным системам; шатунные и коренные подшипники, подшипники распределительного вала, приводы вспомогательных агрегатов, верхняя головка шатуна смазываются принудительно. Втулка цилиндра, поршень, поршневые кольца, ряд других деталей, а на двигателях М753 и М756 втулки верхних головок шатунов и поршневые пальцы смазываются разбрызгиванием.
По месту расположения основного бака для масла тепловозные дизели бывают с мокрым и сухим картерами (дизели М753 и М756). При сухом картере масло, стекающее в поддон, отсасывается откачивающим насосом в бак, стоящий отдельно от дизеля. При мокром картере необходимый для работы двигателя запас масла находится непосредственно в поддоне.
Дизельное масло заливают в картер двигателя (или в масляный бак) до уровня, указанного на масло- мерной рейке (или масломерном стекле). Налив масла выше верхних меток запрещается, так как это ведет к повышенному расходу масла и увеличенному образованию нагаpa на деталях двигателя. Понижение уровня масла в картере двигателя или в масляном баке за пределы нижних отметок масломерной рейки или масломерного стекла приводит к падению давления в масляной системе дизеля, что может вызвать аварию.

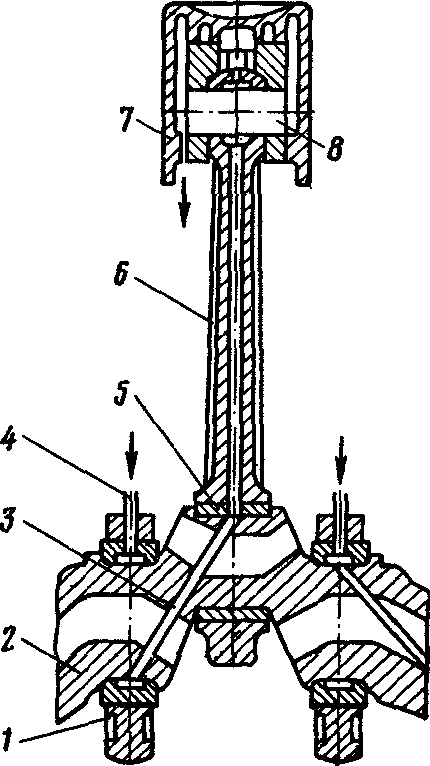

Внутренние системы смазки дизелей представляют системы каналов, обеспечивающие подвод масла ко всем механизмам дизеля. Охлажденное и очищенное масло под давлением поступает в масляные коллекторы блока дизеля и далее направляется для смазки трущихся пар механизмов. На рис.9 показана внутренняя система смазки шатунно- кривошипного механизма дизеля.
По трубке 4 масло подводится к коренным подшипникам / коленчатого вала 2. Из коренных подшипников по трубке 3 масло поступает к шатунным подшипникам 5 и далее по сверлению в шатуне 6— к верхней головке шатуна для смазки поршневого пальца 8. На большинстве современных дизелей поршни охлаждаются маслом, поэтому масло, подведенное к верхней головке шатуна через ползушку, поступает в полости поршня 7 для его охлаждения. Из узлов трения и охлаждения масло сливается в маслосборник дизеля, откуда с помощью масляного насоса направляется во внешнюю масляную систему для охлаждения и очистки.
Рис.9. Внутренняя система смазки поршня дизеля
Заключение
В результате выполнения курсового проекта, на основе исходных данных провели расчеты, в результате которых получим расчет основных параметров проектируемого тепловоза и выбор тепловоза- прототипа, выбор конструкции экипажной части и описание принципов ее работы. Затем выполнили статическую развеску силового и вспомогательного оборудования и проверку возможности геометрического вписывания в кривую заданного радиуса проектируемого тепловоза. В заключительной части курсовой работы студент выполнили индивидуальном задании.
Список используемой литературы:
1. Кузьмич В.Д., Руднев В.С. Теория локомотивной тяги. – М.: Издательство «Маршрут», 2005, 448 с.
2.Пойда А.А., Хуторянский Н.М., Кононов В.Е.- Тепловозы. Механическое оборудование. Устройство и ремонт. – М.: Транспорт, 1986, 327с.
3. Кузьмич В.Д. Тепловозы: Основы теории и конструкции. - М.: Транспорт, 1991. - 352 с.
4. Правила тяговых расчетов для поездной работы. - М.: Транспорт, 1985, 287с.
5. Источник: Локомотивные энергетические установки. Под редакцией доктора технических наук А. И. Володина.
