8. Основные схемы простых способов вскрытия.

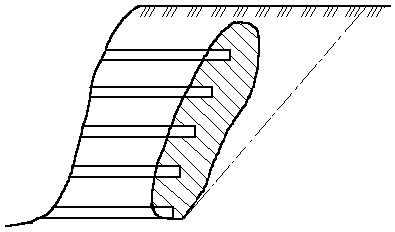

1) вскрытие вертикальным шахтным стволом, расположенным в лежачем боку месторождения за зоной обрушения горной породы.

2) вскрытие вертикальным шахтным стволом, расположенным в висячем боку месторождения.

Такой вид вскрытия применяется лишь в тех случаях, когда по условиям рельефа или застроенности поверхности, ствол нельзя расположить в лежачем боку или когда породы лежачего бока сильно обводнены или неустойчивы.

3) вскрытие вертикальным шахтным стволом, пройденным по месторождению

Этот способ вскрытия встречается крайне редко из-за необходимости оставления значительного запаса п/и в целиках.

4) вскрытие наклонным шахтным стволом, расположенным в лежачем боку месторождения за зоной сдвижения пород

Достоинством такого способа вскрытия явл. незначительная длина квершлага по сравнению со вскрытием вертикальным стволом.

5) схема вскрытия наклонным шахтным стволом, расположенным в висячем боку месторождения. Применяется при разработке мощных крутых месторождений.

Основным достоинством схем вскрытия наклонными стволами явл. возможность использования высокопроизводительного конвейерного транспорта.

6) вскрытие месторождений штольнями. Применяется при гористом рельефе местности.

Основными преимуществами явл. отсутствие расходов по подъему и водоотливу, а также высокие скорости проведения вскрывающих выработок и простота комплекса поверхностных сооружений.

1. Переносные перфораторы (пп-36в, пп-50в).

Переносные перфораторы: ПП-36, ПП-50, ПП-54, ПП-65 предназначены для бурения шпуров с рук или с легких поддерживающих колонок при проведении горизонтальных и слабонаклонных горных выработок, а также при проведении стволов шахт. Ручные перфораторы имеют рукоятку, за которую бурильщик удерживает молоток при забуривании или бурении шпуров и гнезда для крепления к поддерживающей колонке. Рукоятки часто выполняются со специальными амортизаторами для уменьшения отдачи перфоратора на руки бурильщика. Гран-буксы ручных перфораторов выполняются по шестигранный хвостовик бурового инструмента.

Принцип действия-ударный (ударно-поворотный)

Главный параметр – энергия удара.

Показатели	ПП-36	ПП-50	ПП-54	ПП-65
Эн.удара[Дж]	36	50	54	65
Кр.момент[H*м]	18	20	26,5	36,5
Масса[кг]	24	30	32	35
Давл.сж.воздуха	0,5МПа=5атм
Ресурс[час]	1600

2. Телескопные перфораторы (пт –48).

Телескопные перфораторы: ПТ-38, ПТ-48 предназначены для бурения восстающих шпуров и скважин с отклонением от вертикали до 45^o в породах любой крепости на очистных и проходческих работах. В телескопных перфораторах обычно используются узлы ручных перфораторов и отличаются они лишь наличием собственного падатчика и устройств предохраняющих механизм от попадания в него бурового шлама.

Принцип действия – ударный

Главный параметр – масса

Показатели	ПТ-38	ПТ-48
Эн.удара[Дж]	46	80,4
Кр.момент[H*м]	19,6	29,4
Масса[кг]	38	48
Частота[c-1]	40	32,4
Ход телескопической поддержки	650±10мм
