3.1.3 Пример выполнения расчёта.
Исходные данные:
d=150 мм – диаметр цапфы вала;
l=200 мм – длина цапфы;
n=500 мин1 – частота вращения вала;
R=10 кН – нагрузка на цапфу;
Сталь 45 закалённая – материал вала;
БрАЖН10-4-4 – материал втулки;
tп=50ºС – рабочая температура подшипника;
Рекомендуемые по таблице 2.68 [2]:
RaD=0,6 мкм – шероховатость поверхности втулки;
Rad=0,4 мкм – шероховатость поверхности вала.
1. Определяется величина среднего удельного давления по формуле (1.1):
Па;
2. Устанавливаем допускаемую минимальную толщину масляного слоя по зависимости:
[hmin]=k(4RaD +4Rad + )=2(2,4+1,6+2)=12 мкм;
3. Определяем величину Аh по формуле (1.2):
Н с/м2 при tп=50ºС, так как для смазки используем индустриальное масло марки И-20А.
рад/сек – угловая скорость вала.
4. По графику на рисунке 5.а , при Ah=0,095 и l/d=0,2/0,15=1,3 определяем Xmin, в нашем случае Xmin=0,3 и Ax=0,51, затем по формуле (1.6) рассчитываем минимальный допускаемый зазор [Smin].
мкм
5. По графику на рисунке 5.б, при Ah=0,095 и l/d=1,3, определяется максимальный относительный эксцентриситет Xmax=0,99, по которому из формулы (1.7) рассчитываем максимальный допускаемый зазор [Smax]:
мкм.
6. Определяем оптимальный зазор по формуле (1.8). При Xopt=0,45 и Aopt=0,535 – по графику на рис 5, а:
мкм.
7. Из таблице зазоров (приложение 3 или табл. 1.47 [2]) по [Smax] и [Smin] выбираем посадку. Для интервала размеров свыше 120 до 180, в который входит размер d=150, рекомендуется посадка Н11/с11, у которой и . Условия (1.9) и (1.10) выполняется, так как
8. Определяем допуск на износ Tизн по формуле (1.11):
мкм
9.Используя рекомендации ГОСТ 24643-81 (таблицы 2.18, 2.19, 2.20 [1]), нназначаем допуск цилиндричности формы цапфы вала и отверстия вкладыша подшипника скольжения Ø150 : Т=0,08 мм для 10-ой степени точности, при нормальной относительной геометрической точности (А) и 11-ом квалитете допуска размера.
10. В графической части строим схему полей допусков с изображением запаса на износ, чертим узел подшипника скольжения и детали с простановкой полей допусков, предельных отклонений и допуска цилиндричности (рис. 6). Предельные отклонения для выбранных посадок определяем по СТ СЭВ 144-75 (табл. 1.27 и 1.28 [2]) для Ø150 :
ES=+250 мкм, EI=0
es=-210 мкм, ei=-460 мкм.

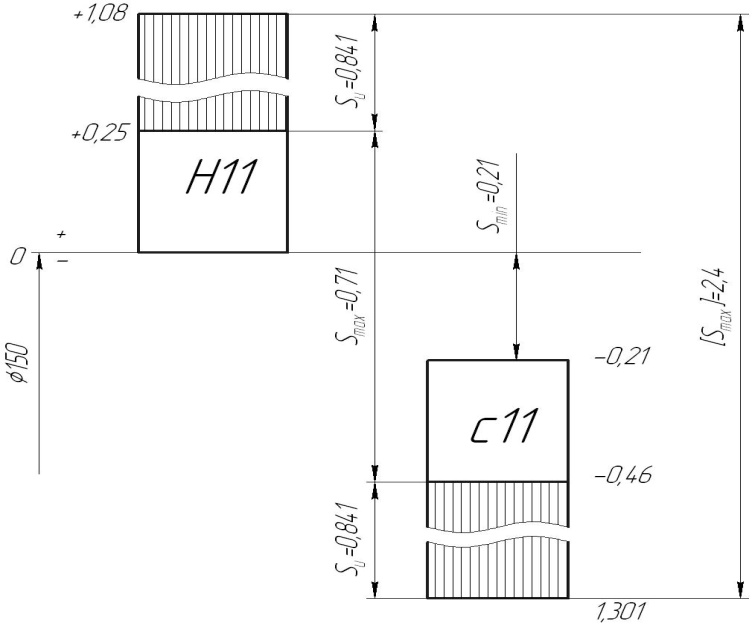

Рисунок 6 - Схема полей допусков и обозначение размеров на чертежах узла и деталей подшипника скольжения
3.2 Задача №2. Расчёт и выбор посадок с натягом.
1. Для соединения, подверженного действию осевой силы и крутящего момента, рассчитать и выбрать посадку, обеспечивающую относительную неподвижность деталей при сборке.
2. Выполнить схему расположения полей допусков и чертежи соединения и деталей в соответствии с ЕСКД, с простановкой буквенных обозначений и числовых величин предельных отклонений размеров, параметров шероховатости и входных фасок.
Исходные данные.
Соединением с натягом является сопряжение ступицы 4 и венца 5 червячного колеса узла редуктора (см. рис.1) по диаметру. Варианты исходных данных приведены в таблице 2.
Условия, одинаковые для всех вариантов заданий.
Шероховатость поверхностей:
ступицы (вала) – Rad=0.8…3.2 мкм;
венца (отверстия) – RaD=0.8…3.2 мкм.
Температура:
сборки – tсб=20ºС;
рабочая – tр=50ºС.
Сборка механическая, без смазки, под прессом.
