Приборы для контроля состава газов
Газоанализаторы монтируют в строгом соответствии с проектом и заводской инструкцией. Преобразователи располагают во взрывобезопасных помещениях, в местах, удобных для обслуживания и регулировки, а при наличии в помещении пыли или опасности механического повреждения монтируют в щитах шкафного типа. Для уменьшения запаздывания в анализе расстояние от места отбора анализируемых газов до преобразователя должно быть кратчайшим. Температура в месте установки преобразователей должна быть не менее 15 и не более 50 °С, а относительная влажность воздуха — не более 80%. Закрепляют их на панели щита на петлях (настенный монтаж) или специальными струбцинами (утопленный монтаж).
Соединительную линию от газоотборного устройства до преобразователя выполняют из стальных или медных труб диаметром 8—10 мм. Применять трубы меньших диаметров не рекомендуется во избежание их засорения, образования водяных пробок и запаздывания показаний прибора. Для обеспечения стока конденсата в конденсационный сосуд соединительные линии прокладывают с уклоном. По окончании прокладки соединительные линии проверяют на плотность и герметичность давлением не более 10,5 МПа.
Воду, поступающую в холодильник и насос, очищают от механических примесей, устанавливая фильтр-очиститель. Давление воды должно быть постоянным, не ниже 0,6 и не выше 0,3 МПа при температуре 10—25°С. Подводят ее по стальным водо- газопроводным трубам диаметром 1/2".
Вторичные приборы к газоанализаторам (электронные потенциометры, показывающие или самопишущие милливольтметры) устанавливают на панели щита по аналогии с рассмотренными выше правилами установки вторичных приборов. Допускаемое сопротивление соединительных электрических линий к потенциометрам и показывающим милливольтметрам указано на шкалах этих приборов заводом-изготовителем. Помимо общих требований к монтажу газоанализаторов следует учитывать специфические требования к монтажу конкретного монтируемого типа прибора. Эти требования зависят от принципа действия газоанализатора, его конструктивных особенностей, назначения и т. п.
На рис. 180 показана установка на щите оптико-акустического газоанализатора типа ОА для непрерывного измерения малых концентраций оксида или диоксида углерода и метана в газовых смесях.

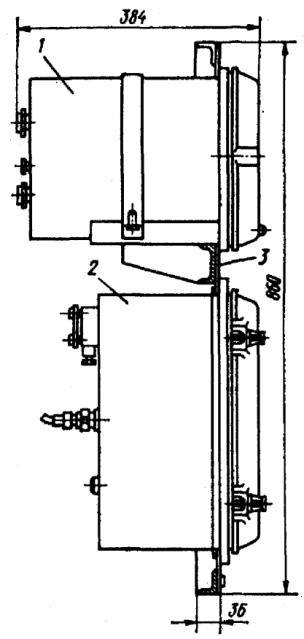

Рис. 180. Габаритно-установочный чертеж щита с электроблоком и самопишущим прибором оптико-акустического газоанализатора типа ОА: 1 — электронный самопишущий прибор, 2 — электроблок, 3 — щит
Щит 3 с электронным самопишущим прибором 1 и электроблоком 2 устанавливают так, чтобы от блока до стены и от этого щита до щита с приемником (собственно анализатором) было не менее 150 мм. Вблизи от щита монтируют стабилизатор напряжения и соединительную коробку. Соединяют два щита проводом с площадью сечением не менее 1 мм2, с сопротивлением изоляции не менее 10 МОм.
Электрохимический газоанализатор ГЛ-5108 поставляют смонтированным на щите. Устанавливают его во взрывобезопасном помещении (с нормальной средой) с температурой воздуха 10—35°С и влажностью 30—80%. Расстояние от места отбора газовой смеси до газоанализатора не должно превышать 50 м. Баллон с водородом (в комплект поставки не входит) размещают в непосредственной близости от газоанализатора. Щит газоанализатора заземляют. Трубы газовой линии выполняют из нержавеющей стали.
Реакционную камеру в целях активации катализатора предварительно продувают азотом в течение 4 ч.
