Приборы для измерения уровня

Поплавковый уровнемер УДУ.

На вертикальном резервуаре для его установки (рис. 176) выбирают место, наименее подвер­женное влиянию входящей струи жидкости на поплавок. Если жидкость в резервуар подается со значительной пульсацией, по­плавок ограждают. Высота ограждения зависит от высоты резер­вуара.

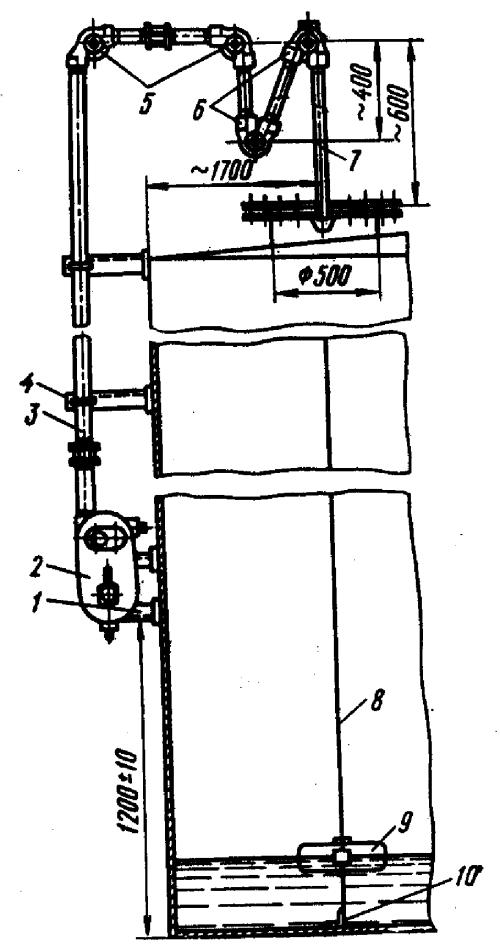

Рис. 176. Установка уровнемера типа УДУ на вертикальном резервуаре: 1, 4 — кронштейны, 2 — показывающий при­бор, 3 — защитные трубы, 5, 6 — ролики, 7 — патрубок, 8 — лента, 9 — поплавок, 10 — уголок

Монтаж уровнемера начинают с установки показывающего прибора 2 на кронштейне 1 и прокладки защитных труб 3, соеди­няющих его с емкостью, уровень жидкости в которой подлежит измерению. В качестве защитных используют оцинкованные водо- газопроводные трубы (ГОСТ 3262—75). Длину труб выбирают по месту в зависимости от высоты и типа резервуара.

В защитных трубах прокладывают перфорированную ленту, на которой подвешивают поплавок 9. Лента должна свободно пере­мещаться в линии из защитных труб, для этого в линии устанавли­вают угловые ролики 5 и ролики 6 гидрозатвора. Во избежание горизонтальных перемещений по­плавка в резервуаре натягивают две вертикальные направляющие струны, которые крепят к уголку 10. Уголок предварительно уста­навливают по отвесу относитель­но натяжных устройств, а затем приваривают к днищу резервуа­ра. Натягивают струны двумя на­тяжными устройствами, закреп­ленными к крышке верхнего люка резервуара. Натяжные устройст­ва и уголок устанавливают так, чтобы обеспечить расстояние между направляющими струнами 420 мм по всей длине. Защитные трубы и показывающий прибор устанавливают строго по отвесу. Трубы между собой и корпусом показывающего прибора соединя­ют на пакле с суриком.

Гидрозатвор собирают из ро­ликов 6 и защитных труб, обра­зующих колено. Назначение гидрозатвора — предохранять ме­ханизм показывающего прибо­ра от паров жидкости, находя­щейся в резервуаре. С этой целью после сборки гидрозатвор заполняют на 200—300 мм незамерзающей жидкостью — этиленгликолем или дизель­ным топливом.

Корпус показывающего при­бора имеет две горловины для входа перфорированной ленты — вертикальную и горизонтальную. В зависимости от условий установки прибора используют одну из горловин, а другую за­глушают пробкой. На задней стенке корпуса прибора предусмот­рены два отверстия с резьбой М8, используемые для его крепле­ния на конструкции.

Уровнемер-дифманометр.

К ак указывалось выше, измерение уровня в технологических аппаратах и резервуарах методом пере­менного перепада давления производится с помощью дифманомет­ра и уравнительных сосудов. При этом в зависимости от условий и характера измерений применяют различные схемы измерения уровня жидкости по описанному методу. На рис. 177 показаны два варианта установки уравнительного сосуда при измерении уровня жидкости в открытых резервуарах.

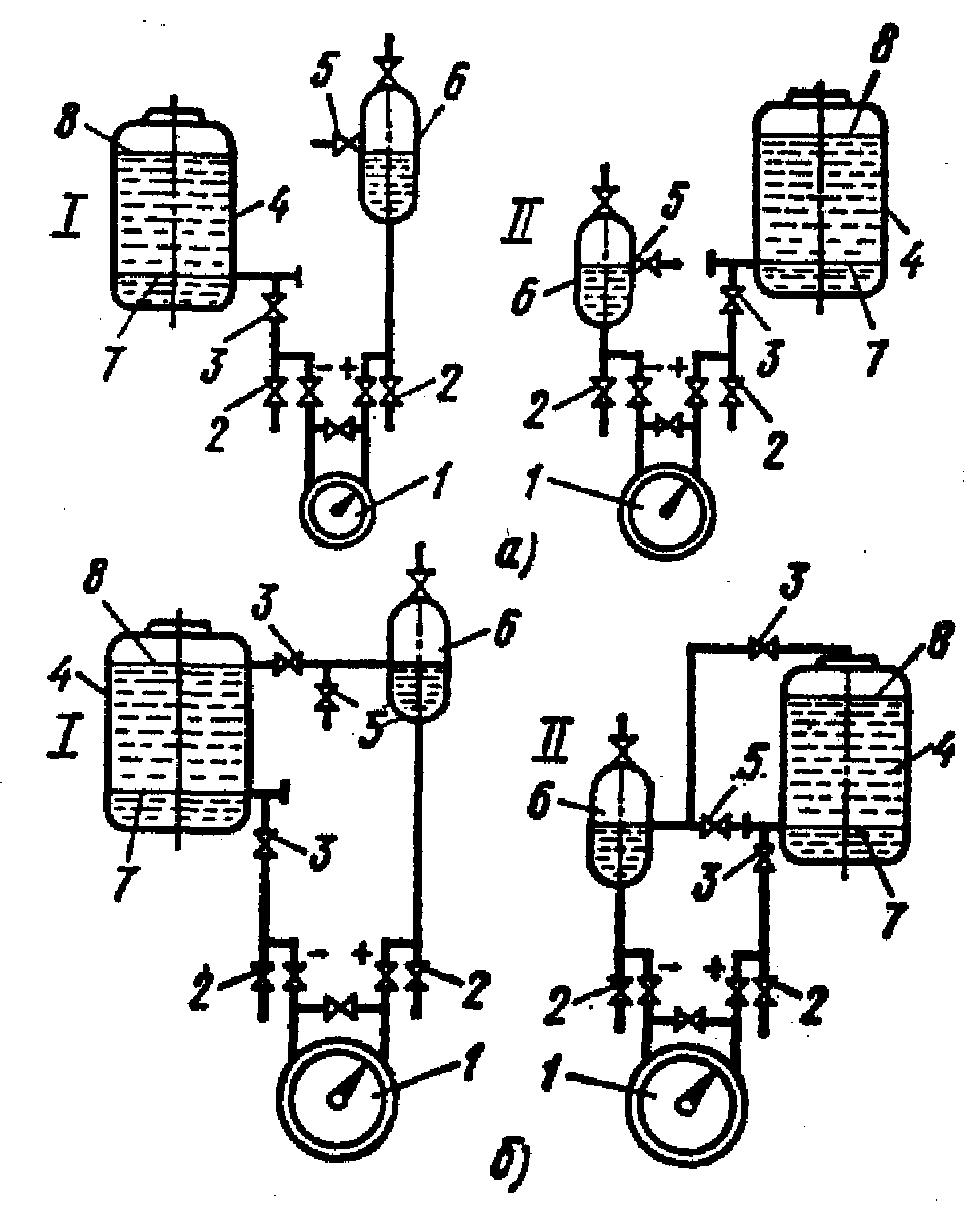

Рис. 177. Установка уравнительных сосудов при измерении уровня жид­кости в открытых (а) и закрытых (б) резервуарах: I — нулевое показание дифманометра со­ответствует верхнему предельному уров­ню, II — то же, нижнему; 1 — дифманометр, 2, 3 — продувочный и запорный вен­тили; 4 — резервуар, 5 — штуцер, 6 — урав­нительный сосуд. 7, 8 — нижний и верхний предельные уровни

1. Уравнительный сосуд 6 установлен так (рис. 177, а, I), что уровень жидкости в нем равен верхнему предельному значению уровня измеряемой жидкости. В этом случае нулевое показание дифманометра 1 соответствует верхнему предельному уровню в резервуаре 4. По этой схеме отбор давления в точке, соответствую­щей нижнему предельному уровню в резервуаре, соединен с мину­совой полостью чувствительного элемента дифманометра. Плюсо­вая полость дифманометра соединена с уравнительным сосудом, имеющим боковой штуцер 5 для контроля уровня жидкости в сосу­де. Чтобы обеспечить нормальную работу схемы, на обеих импульс­ных трубах установлены продувочные 2 и запорные 3 вентили.

2. Уравнительный сосуд установлен так (рис. 177, а, II), что уровень жидкости в нем равен нижнему предельному уровню измеряемой жидкости. В данном случае нулевое показание дифмано­метра соответствует нижнему предельному уровню. По этой схеме отбор давления, соответствующий нижнему предельному уровню в резервуаре, соединен с плюсовой полостью чувствительного эле­мента дифманометра. Минусовая полость дифманометра соедине­на с уравнительным сосудом.

При измерении уровня в закрытых резервуарах также возмож­ны два варианта установки уравнительных сосудов относительно самого резервуара.

1. Уравнительный сосуд установлен так (рис. 177, б, I), что нулевое показание дифманометра соответствует верхнему предель­ному уровню. При этом минусовая полость дифманометра 1 соеди­нена через запорный вентиль 3 с нижней частью резервуара 4, отборное устройство в котором установлено в точке, соответствую­щей нижнему предельному уровню измеряемой жидкости. Плюсо­вая полость чувствительного элемента дифманометра через урав­нительный сосуд присоединена к резервуару в точке, соответствую­щей верхнему предельному уровню измеряемой жидкости. Уравни­тельный сосуд присоединен к резервуару боковым штуцером. При этом между штуцером и запорным вентилем к соединительной ли­нии через тройник подсоединен вентиль для контроля уровня жидкости в сосуде.

2. Уравнительный сосуд установлен так (рис. 177, б, II), что уровень в нем соответствует нижнему предельному уровню измеря­емой жидкости. При этом показание дифманометра будет равно нулю. Такие схемы применяют для измерения уровня в закрытых резервуарах, находящихся под вакуумом или избыточным давле­нием, и где в диапазоне температур окружающей среды не выде­ляется конденсат.

В обоих описанных случаях при измерении уровня жидкости в закрытых резервуарах верхние отверстия уравнительных сосудов герметически закрывают пробкой.

Установка дифманометров-уровнемеров и обвязка их импульс­ными трубами аналогичны установке и обвязке дифманометров-расходомеров.

Электронные индикаторы уровня (см. рис. 149).

Рис. 149. Установка электронного индикатора уровня (а) и преобразователя на фланце (б): 1 – преобразователь, 2 – измерительное устройство, 3 – коаксиальный соединительный кабель, 4 – миллиамперметр.

Измеритель­ное устройство 2 (показывающий прибор) индикатора устанавли­вают на расстоянии не более 20 м от преобразователя 1 в месте, удобном для периодической подстройки. Крепят его тремя болтами М8, а корпус заземляют.

С преобразователем измерительное устройство соединяют коак­сиальным соединительным кабелем 3, поставляемым в комплекте с прибором. При необходимости защиты от механических повреж­дений кабель прокладывают в стальной трубе или в металлическом рукаве. Кроме того, измерительное устройство соединяют с милли­амперметром 4 и дистанционным указателем уровня (если послед­ний предусмотрен проектом). К измерительному устройству под­ключают провода от питающей сети.
