Приборы для измерения расхода и количества
Дифманометры-расходомеры переменного перепада устанавливают вертикально так, чтобы их шкалы (диаграммы) были удобны для наблюдения с рабочего места, а вентили доступны для обслуживания. Жесткость крепления обеспечивают дополнительным креплением отводной трубы скобой.
В помещениях с взрыво- и пожароопасной средой применяют только механические дифманометры, так как контактные устройства электрических цепей могут образовать искру и, как следствие ее, — взрыв или пожар.
Импульсные линии для соединения сужающего устройства с дифманометром (соединительные линии) монтируют из труб, устойчивых к коррозирующему действию среды.
При измерении расхода агрессивных жидкостей и газов применяют бесшовные трубы из коррозионно-стойкой стали (ГОСТ 9941—81), винипластовые или полиэтиленовые (ГОСТ 18599—83). Внутренний диаметр труб соединительных линий должен быть не менее 8 мм, за исключением труб, соединяющих сужающее устройство с уравнительным или разделительным сосудом, их внутренний диаметр должен быть не менее 12 мм.
Обе соединительные линии к дифманометру (плюсовая и. минусовая) должны находиться в одинаковых температурных условиях. Их прокладывают вертикально или с уклоном к горизонтали не менее 1: 10, причем уклон на всем протяжении должен быть направлен в одну сторону. Изгибы труб должны быть плавными, без острых углов и вмятин. Площадь сечения проходного отверстия вентилей в соединительных линиях должна быть не менее площади сечения труб.
Дифманометры-расходомеры при измерении расхода жидкости располагают ниже сужающего устройства 1 (рис. 169, а).

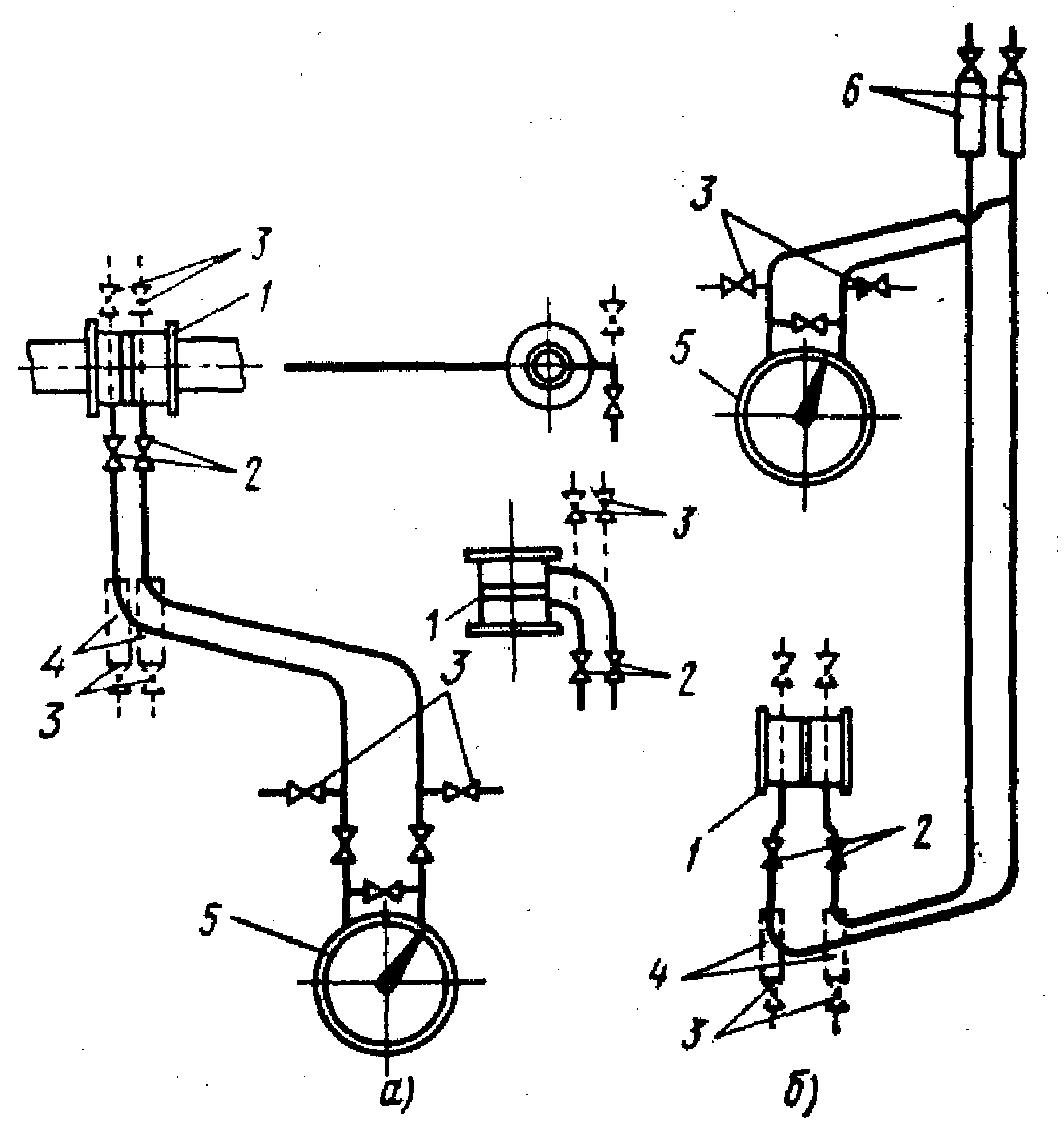

Рис. 169. Схемы установки дифманометров-расходомеров ниже сужающего устройства (а) и выше (б): 1 — сужающее устройство, 2, 3 —вентили, 4 — отстойные сосуды, 5 — дифманометр, 6 — газосборник
Соединительные линии между дифманометром 5 и сужающим устройством на всем протяжении прокладывают с уклоном в одну сторону. Перед дифманометром устанавливают отстойные сосуды 4 с продувочными вентилями 3. Непосредственно у отборного устройства каждую соединительную линию оборудуют вентилем 2 для перекрытия отборного устройства в случае ремонта дифманометра. При таком размещении дифманометра выделяющиеся из жидкости конденсат или газ уходят в технологический трубопровод, в котором измеряется расход жидкости. В этом случае не требуется устанавливать газосборные емкости (воздушники) и устройства для выпуска газов в атмосферу.
Если по условиям размещения технологических трубопроводов в месте установки сужающего устройства невозможно обеспечить уклон импульсных проводок в одну сторону и расположить дифманометр ниже места отбора импульса, допускается установка его выше сужающего устройства (рис. 169, б), но при этом в наиболее высоких точках импульсных проводок устанавливают газосборники 6.
При измерении расхода газа дифманометры-расходомеры 4 (рис. 170, а), как правило, располагают выше сужающего устройства 1. Если по условиям размещения технологических трубопроводов это невозможно, в низших точках соединительных линий устанавливают отстойные сосуды 5 (рис. 170, б) для улавливания конденсата. Для продувки соединительных линий используют вентили 3.

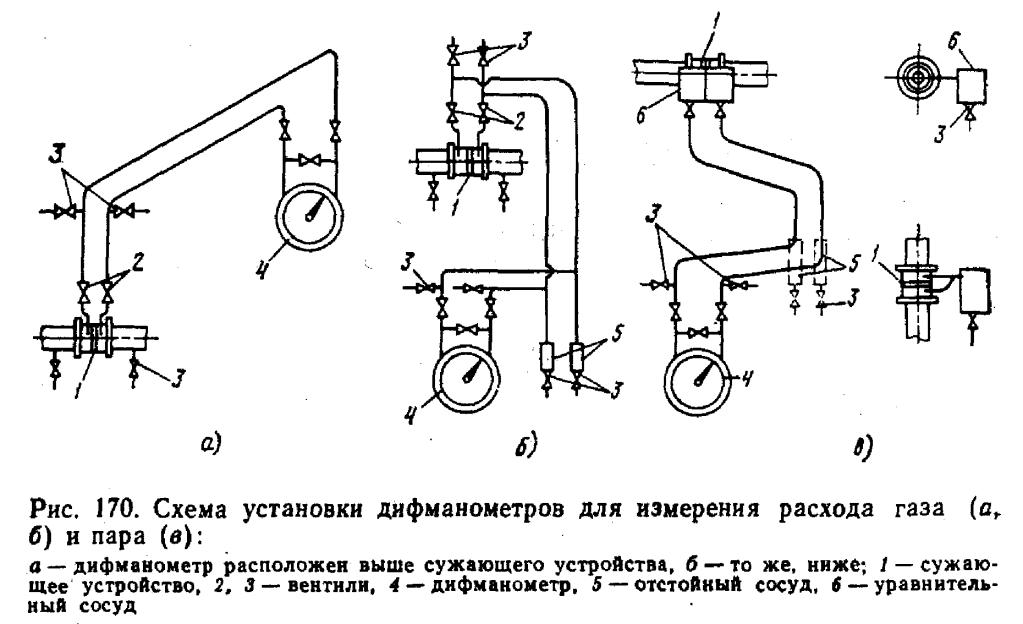

Рис. 170. Схема установки дифманометров для измерения расхода газа (а, б) и пара (в): а — дифманометр расположен выше сужающего устройства, б — то же, ниже; 1 — сужающее устройство, 2, 3 — вентили, 4 — дифманометр, 5 — отстойный сосуд, 6 — уравнительный сосуд
При измерении расхода горячих газов необходимо обеспечивать равенство температур в обеих соединительных линиях. Не следует располагать соединительные трубки в непосредственной близости от горячего трубопровода; если же этого избежать не удается, обе соединительные трубки покрывают тепловой изоляцией.
При измерении расхода пара надо обеспечивать постоянство и равенство уровней конденсата в обеих соединительных линиях. Для этого в непосредственной близости от сужающего устройства 1 (рис. 170, в) устанавливают уравнительные (конденсационные) сосуды 6. Оба сосуда и боковые отверстия в них должны находиться на одной высоте. На вертикальных и наклонных трубопроводах боковые отверстия в сосудах располагают в плоскости верхнего отверстия для отбора давления в сужающем устройстве.
При измерении расхода агрессивных жидкостей и газов в каждую соединительную линию включают по одному разделительному сосуду. Дифманометры-расходомеры устанавливают на стене или полу, для чего разработаны типовые конструкции укрупненных узлов обвязок. Обвязки состоят из унифицированных деталей, изготовляемых на заводах. Это позволяет организовать централизованное снабжение ими всех монтажных организаций, а также сократить объем и сроки разработки проектов.
Укрупненный узел обвязки дифманометра ДП для измерения расхода жидкости, устанавливаемого на стене ниже места отбора импульса (подвод импульсных труб сверху), выполнен из следующих унифицированных деталей (рис. 171, а): кронштейна 1 и подставки 2 для установки дифманометра, зажимов 3, соединителей 4, вентилей 5, отводов 6 с ввертными соединителями.

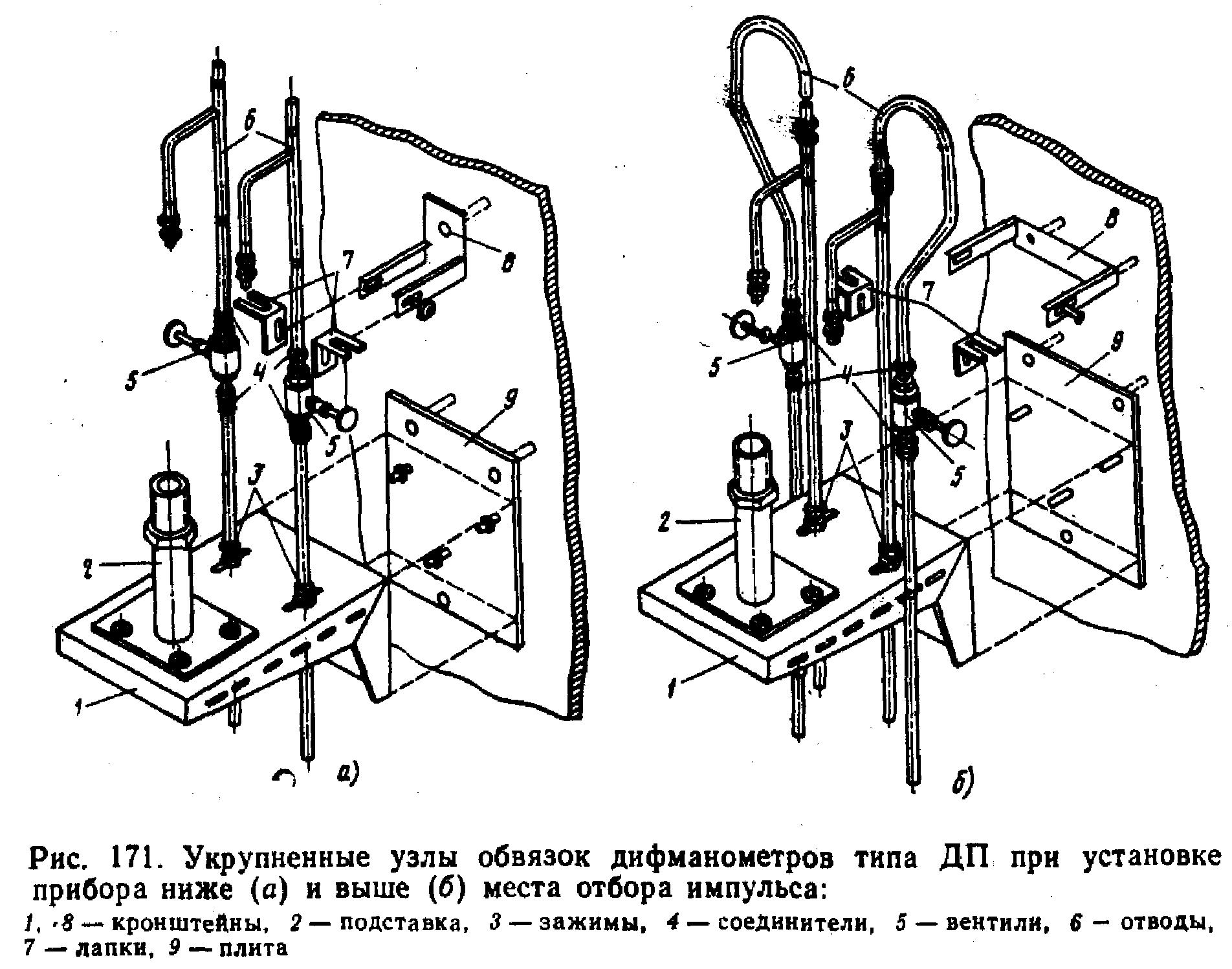

Рис. 171. Укрупненные узлы обвязок дифманометров типа ДП при установке прибора ниже (а) и выше (б) места отбора импульса: 1, 8 - кронштейны, 2 — подставка, 3 — зажимы, 4 — соединители, 5 — вентили, 6 - отводы, 7 — лапки, 9 — плита
Для установки такого узла применяют кронштейн 8 или плиту 9 с установочными шпильками, закрепляемыми пристрелкой к стене или приваркой к металлоконструкции колонн. Кронштейн 1 может быть также непосредственно приварен к металлоконструкции. Если применяют плиту, на ней закрепляют кронштейн 1 укрупненного узла обвязки, На котором предварительно высверливают отверстия, соответствующие установочным шпилькам плиты. Затем с помощью лапок 7, предварительно установленных между вентилями и отводами, закрепляют узел обвязки дифманометра на кронштейне 8.
Аналогично крепят и укрупненный узел обвязки дифманометра ДП для измерения расхода жидкости или пара, устанавливаемого выше места отбора импульса с подводом импульсных труб снизу (рис. 171, б).
Одиночные дифманометры системы ГСП устанавливают на полу на одностоечных опорах с применением подставки.
Пример установки и обвязки сильфонного дифманометра ДСП (системы ГСП) на одностоечной опоре с подставкой показан на рис. 172.

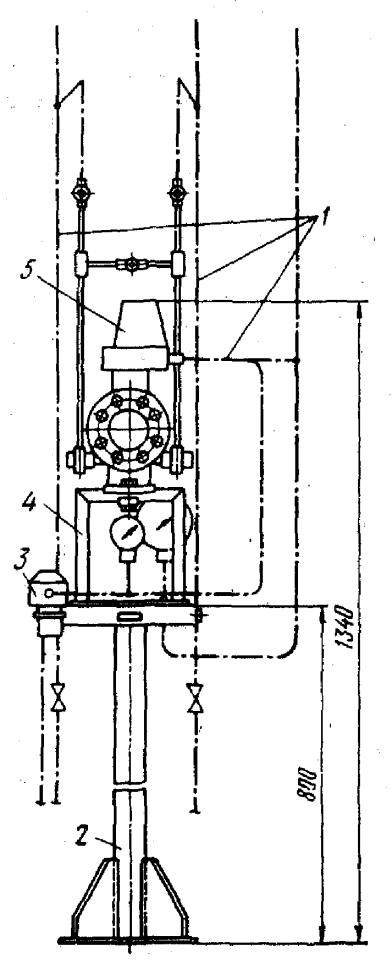

Рис. 172. Установка и обвязка сильфонного дифманометра типа ДСП на одностоечной опоре с подставкой: 1 - трубная обвязка узла, 2 — опора, 3 — узел подготовки воздухе, 4 — подставка, 5 — дифманометр
При выполнении монтажных работ полносборным методом основным требованием к монтажно-заготовительным участкам является поставка на объект укрупненных сборочных единиц и блоков, в связи с чем наиболее предпочтительна групповая установка приборов. Для этой цели применяют унифицированные рамные конструкции (стативы) из перфорированного профиля. Габариты и конфигурация статива обеспечивают экономичное размещение приборов, их обвязку и несложное закрепление импульсных труб, предназначенных для присоединения к магистральным трубопроводам на объекте. Стативы дают возможность поставлять на объект законченные сборочные единицы, которые остается лишь установить и присоединить к линиям (импульсным, питающим, сбросным и др.).
Групповая установка мембранных дифманометров типа ДМ-П (системы ГСП) на стативе показана на рис. 173.

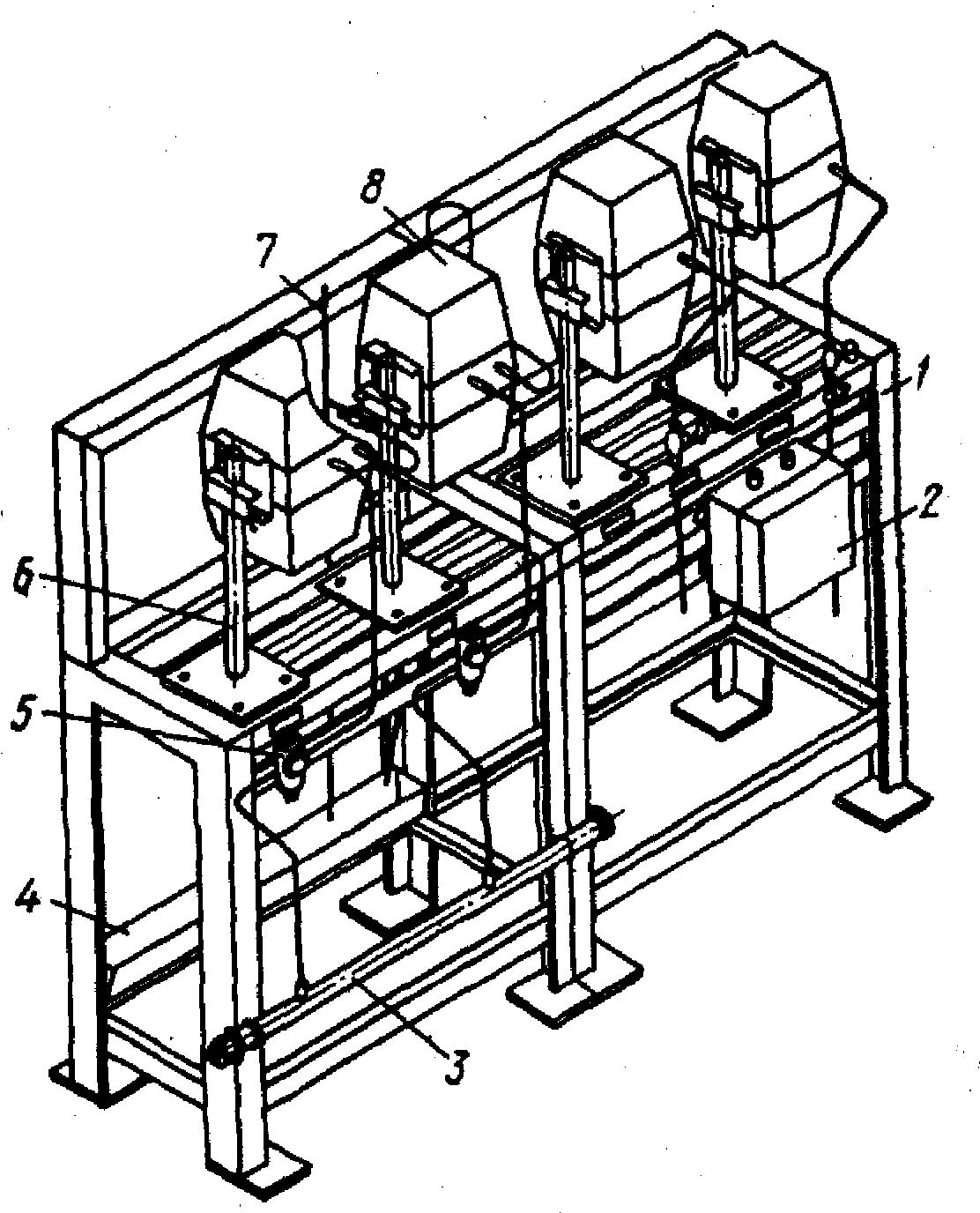

Рис. 173. Групповая установка мембранных дифманометров типа ДМ-П на стативе: 1 — статив, 2 — соединительная коробка КС-7, 3, 4 — воздушный и сливной коллекторы, 5 — редуктор давления с фильтром, 6 — подставка, 7 — стальная бесшовная труба диаметром 14X2, 8 — дифманометр
К установке различных дифманометров кроме общих требований предъявляются и специальные. Так, при монтаже мембранных дифманометров ДМ-П нельзя допускать попадания в прибор среды с температурой выше 80°С, что может привести к закипанию жидкости, заполняющей мембранный блок, в результате чего раздуются и повредятся мембранные коробки.
Расходомеры постоянного перепада ППЭ устанавливают строго вертикально и только на горизонтальном участке трубопровода. Если диаметр трубопровода больше или меньше диаметра присоединительных патрубков расходомера, применяют еще два переходных патрубка, между которыми располагают прибор.
Во всех случаях минимальная длина прямых горизонтальных участков трубопровода до прибора должна быть не менее 0,5 м, а после — не менее 0,4 м. Для удобного осмотра и ревизии расходомеры ППЭ располагают на высоте от пола не менее 0,5 м. Кроме того, параллельно расходомеру устанавливают свободный трубопровод с запорной арматурой, предназначенной для переключения потока измеряемого вещества при ремонте или замене прибора.
Ротаметры монтируют только на вертикальных участках трубопровода 1 (рис. 174) при направлении потока измеряемого вещества снизу вверх. Для ревизии и ремонта параллельно ротаметру устраивают обводный трубопровод 5 с соответствующей запорной арматурой 3. Устанавливать ротаметры на трубопроводах, подверженных вибрации, не допускается.

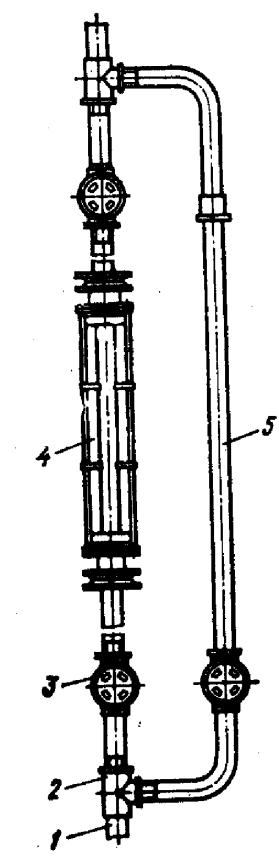

Рис. 174. Установка ротаметра: 1 — трубопровод, 2 — тройник. 3 — запорная арматура, 4 — ротаметр, 5 — обводный трубопровод.
Скоростные и объемные счетчики. Основным условием, обеспечивающим правильную работу счетчиков, является полное заполнение трубопровода жидкостью.
При установке счетчиков на напорных трубопроводах необходимо проверить, чтобы направление потока жидкости через счетчик соответствовало направлению стрелки, нанесенной на его корпус. Место установки счетчика выбирают таким образом, чтобы перед прибором прямой участок трубопровода составлял не менее 8—10 диаметров трубопровода, а после прибора — 6—8 диаметров (рис. 175, а).
Рис. 175. Установка скоростных и объемных счетчиков на напорном (а) и безнапорном (б) трубопроводах
Счетчики устанавливают по окончании монтажа трубопроводов и очистки их от грязи. Испытывать трубопроводы следует после окончания монтажа на них счетчиков.
Для удобства эксплуатации счетчиков должны быть предусмотрены обводные линии с запорными вентилями. На трубопроводе с диаметром, большим калибра счетчика, счетчик устанавливают между двумя конусными переходными патрубками. При этом запорные вентили располагают до и после патрубков.
Безнапорный трубопровод в месте установки счетчика должен быть спущен ниже уровня линии для создания необходимого подпора жидкости (рис. 175, б).
При установке ротаметров, счетчиков, врезаемых в технологические трубопроводы, необходимо соблюдать следующие правила: плоскости фланцев должны быть перпендикулярны оси трубопровода и параллельны между собой; уплотнительные прокладки должны обеспечивать плотность соединений и не иметь выступов внутрь трубопровода. Нарушение этих правил может исказить показания приборов.
При измерении засоренной жидкости перед счетчиком устанавливают металлический фильтр.
Технологические трубопроводы, на которых монтируют ротаметры, объемные и скоростные счетчики, должны иметь опоры, расположенные вблизи от этих приборов.
