4. Содержание отчёта
4.1. Задачи работы.
4.2. Протокол измерений.
4.3. Обработка результатов измерений.
4.4. Выводы
5. Контрольные вопросы
5.1. Что такое аэрозоль?
5.2. Источники попадания аэрозолей в атмосферу.
5.3. В каких единицах измеряется концентрация аэрозольных частиц?
5.4. Частицы, какого размера наносят наибольший вред здоровью людей?
5.5. Что такое дисперсность?
5.6. Основной принцип работы оптических счётчиков частиц.
5.6. Как поверяются оптические счётчики частиц?
Лабораторная работа №7 определение содержания тяжелых металлов в воде методом вольтамперометрии
1. Задачи работы.
1.1. Изучение основ вольтамперометрического анализа.
1.2. Изучение принципа работы и устройства вольтамперометрического анализатора ТА-2М.
1.3. Определение концентрации тяжелых металлов в предложенной пробе.
2. Описание экспериментальной установки.
В данной лабораторной работе предлагается измерить содержание тяжелых металлов на современном вольтамперометрическом анализаторе «ТА-2М» (РФ), который представляет собой комплекс, состоящий из вольтамперометрического измерительного прибора (ИП) и IBM-совместимого персонального компьютера с установленным пакетом программ «VALab». ИП подключается к компьютеру через один из вспомогательных портов (COM1 или COM2).

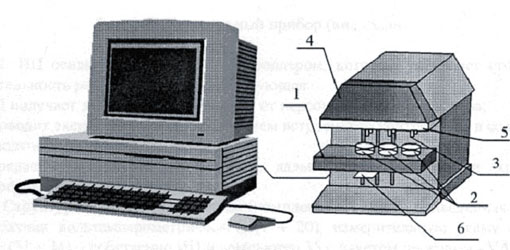

Общий вид комплекса представлен на рис. 3.7.1:
Рис. 3.7.1 Общий вид вольтамперометрического анализатора «ТА-2М»
ИП конструктивно представляет собой прибор настольного исполнения, совмещенный с электрохимическим датчиком. Датчик содержит платформу (1), внутри которой находится ультрафиолетовый облучатель с вертикальным перемещением, стаканчики 2, электроды 3, крышку 4, кронштейн 5, фиксатор положения (рычаг) 6, ручку для регулировки вибрации электродов. При перемещении платформы вверх стаканчики закрываются крышкой и в них погружаются электроды.
ИП оснащен встроенным контроллером, который управляет его работой.
Последовательность работы анализатора следующая:
• ИП получает задание на эксперимент от персонального компьютера;
• проводит эксперимент под управлением встроенного контроллера в соответствии с полученной программой измерения;
• передает полученные данные для дальнейшей обработки и хранения в персональный компьютер.
3. Порядок выполнения лабораторной работы
Подготовка лабораторной посуды, растворов и электродов (подробное описание представлено в паспорте анализатора).
Включить вольтамперометрический анализатор и запустить на компьютере программу «VALab» (VA.exe).
В появившейся на экране монитора оболочке программы выбрать модуль «АНАЛИЗ».
В основном меню выбрать пункт «Программа»/«Загрузить». В появившемся окне из списка программ выбрать программу «Zn, Cd, Pb, Cu в пищевых объектах» и нажать кнопку «Загрузить». Программа измерения, находящаяся в памяти компьютера, называется текущей. Для изменения ее параметров выполнить команду «Программа»/«Текущая» основного меню. В окне «Текущая программа» (рис. 3.7.1) установить следующие значения:
Х |
Текущая программа |
||||||||
Метод измерения: |
Этапы |
Е (В) |
Т (с) |
Л |
В |
К |
|||
Дифференциально-импульсный |
|
Подготовка |
0,000 |
300 |
Х |
Х |
|
||
Схема измерения |
Облучение |
0,000 |
15 |
Х |
Х |
|
|||
2 электрода |
|
ЭХО Е+ |
-1,200 |
10 |
Х |
Х |
|
||
|
Е- |
0,050 |
|
|
|
|
|||
Кол-во повторов |
5 |
Растворение |
0,050 |
20 |
|
Х |
|
||
Элемент |
Е(В) |
Накопление |
-1,400 |
120 |
Х |
Х |
|
||
Zn |
-0,900 |
Успокоение |
-1,200 |
5 |
|
|
|
||
Развертка ЕН=-1,200 ЕК=0,050 Т=20 |
|||||||||
Cd |
-0,600 |
||||||||
Pb |
-0,400 |
Шаг развертки [мВ]: Задержка измерения [мс]: |
2 20 |
||||||
Cu |
-0,100 |
Рис. 3.7.2 Вид окна программы «VALab»
После установки необходимых параметров закончить процедуру кнопкой закрытия окна или клавишей «Esc».
