План заняття № 16

Мета заняття:

1. Навчальна-Навчити студентів виконувати заключне оздоблення і ВТО пальта.

2. Розвиваюча-Розвити вміння та навички щодо виконання заключного оздоблення і ВТО пальта.

3. Виховна-Виховати у студентів старанність при виконанні заключного оздоблення і ВТО пальта.

ККЛП

Цех швейний

Інструкційно-технологічна картка

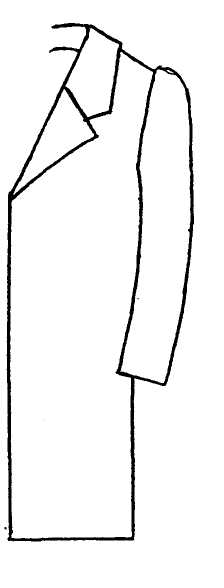

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.1. урок 6

2.4 Виготовлення жіночого демісезонного пальта. 2.4.1. Підготовка викроєних деталей до обробки.

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги

Обладнання інструменти пристрої

Допоміжні матеріали

Одержати крій

Зареєструвати крій

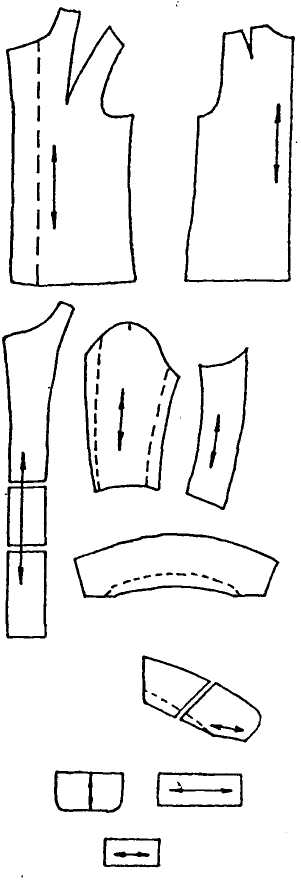

Пронумерувати деталі крою верха

Уточнити спинку

Уточнити пілочки

Одержати контрольні товарні ярлики

Р

Р

Р

Р

Р

Р

Перевірити якість попередньої операції.

Одержати крій у розкрійному цеху по маршрутному листу. Перевірити кількість деталей по специфікації та пакунку.

Зареєструвати крій в журналі обліку крою: дата одержання, номер маршрутного листка, артикул тканини, зріст, розмір, повнота, порядковий номер, кількість деталей.

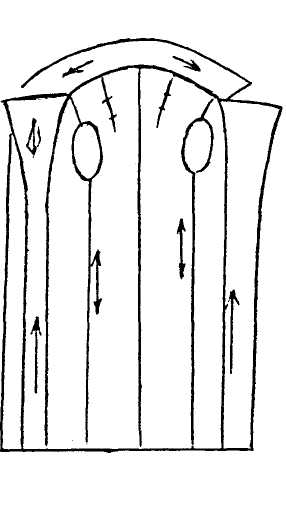

Пронумерувати деталі крою верха починаючи з обкрейдованного полотна, великі деталі на відстані від низу і бокового зрізу на 100 - 150 мм, дрібні деталі по середині.

Уточнити спинку по лекалу, підрізати нерівності, поставити контрольні надсічки і намітити лінію підгину низу

Уточнити пілочки по лекалі, підрізати нерівності, намітити виточки та місце розташування кишень, поставити контрольні надсічки.

Одержати контрольні товарні ярлики, перевірити їх реквізити по книзі одержання крою або маршрутному листку.

Допустимі відхилення по основним зрізам до 1%, по ширині до 2 %, по довжині 3 %

Стіл, ножиці, нитки бавовняні 39,4-68,6 Текс

Лекало

Лист

1

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.1. урок 6

Підготовка викроєних деталей до обробки.

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

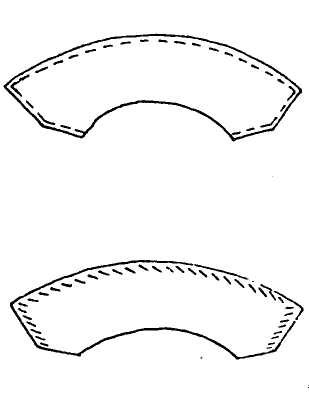

Уточнити горішній комір.

Перевірити клейові

матеріали.

Продублювати деталі.

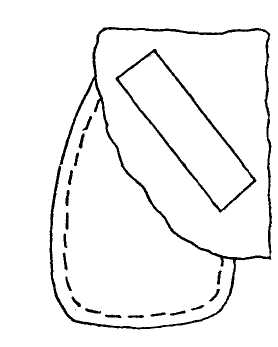

Прокласти клейовий круг

Обробка бортової прокладки.

Зшити виточки на бортовій прокладці.

Р

Р

Пр

П

Пр

М

Уточнити і підрізати нерівності горішного коміру по лекалу, проставити контрольні надсічки.

Перевірити клейові матеріали пілочок, підбортів, коміру, листочок по лекалам, підрізати нерівності.

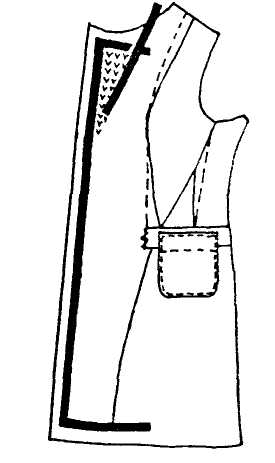

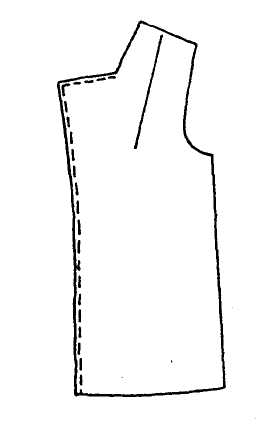

Продублювати деталі пілочок, підборту з виворітної сторони відступаючи по боковим зрізам 5-7 мм, по бортовому та плечовим -9 мм; продублювати листочки з виворітної сторони відступаючи 4-5 мм по боковим зрізам.

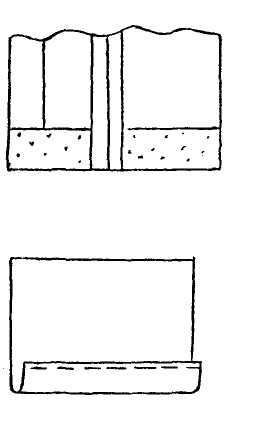

Прокласти клейовий круг по проймі і горловині спинки, урівнюючи його зі зрізами.

Обробка бортової прокладки виконується клейовим або нитковим способом кріплення.

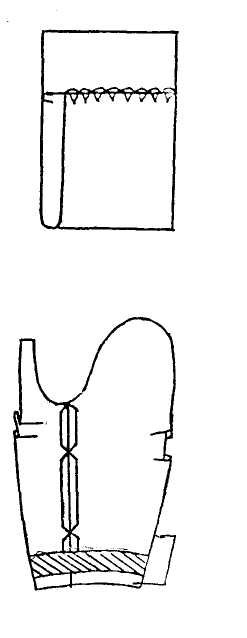

Зшити виточки на бортовій прокладці накладним швом з відкритим зрізом шириною 10 мм починаючи від зрізів поступово зводячи шов, закінчити на 10-15 мм нище кінців розрізу виточки.

t⁰ нагрівання праски 160-200°С Тиск 0,15-1,5 Тривалість 10-45с Зволоження 25-40%

Прес 363

Припрасувач, вода

Зборка бортової прокладки

ВТО бортової прокладки

М

Пр

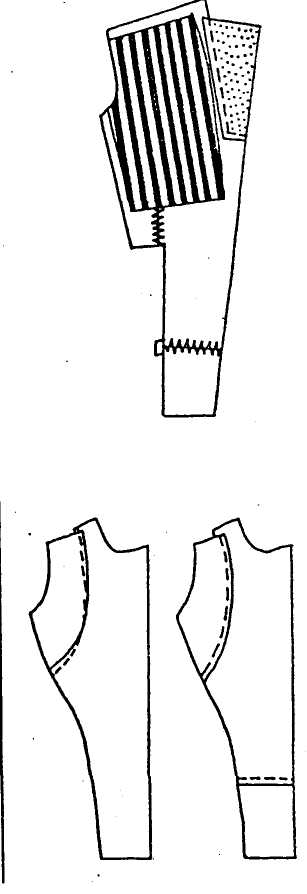

Деталі бортової прокладки складають в такій послідовності: І шар-бортова прокладка - основна; II шар-бортова прокладка розташована на відстані від плечового зрізу на 30-35 мм і від крою борту на 5-Ю мм;ІІІ шар-плечова накладка розташована від плечового зрізу на 30-35 мм і урівнюється по проймі. Частини пакету з'єднуються універсальній машині, або машині зигзагоподібного стібка, першу строчку прокладають по центру випуклості грудей. Відстань між строчками 20 мм, строчки не повинні доходить до плечових зрізів.

Придати форму бортовій прокладці на пресі або на прасці.

Перевірити якість виконаних операцій.

Кількість стібків зігзагоподібної строчки на 10 мм 2-3

С 335, ножиці, стіл, праска

Нитки бавовняні 30,3-63,6 Текс голки машин. Тип 0227 №110-120 вода

Лист

2

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.1. урок 7

Обробка пілочок, спинки та дрібних деталей

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Правила і прийоми обробки виточок

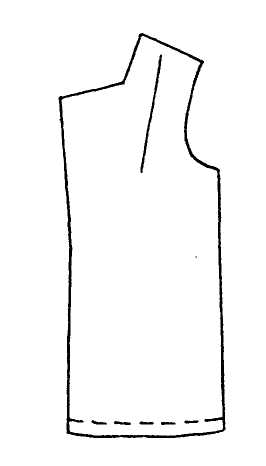

Зшити верхні виточки з лінії плеча на пілочках.

Розрізати виточки не доходячи до кінця 2-3 мм.

Розпрасувати виточки.

Зшити середні зрізи нижнього коміра.

Розпрасувати середній шов спинки Обметати бічні та середні зрізи спинки

Зшити середні зрізи спинки

Розпрасувати середній шов нижнього коміра

М

П

М

П

С

М

П

Перевірити якість попередніх операцій.

Правила і прийоми обробки виточок залежать від моделі і асортименту.

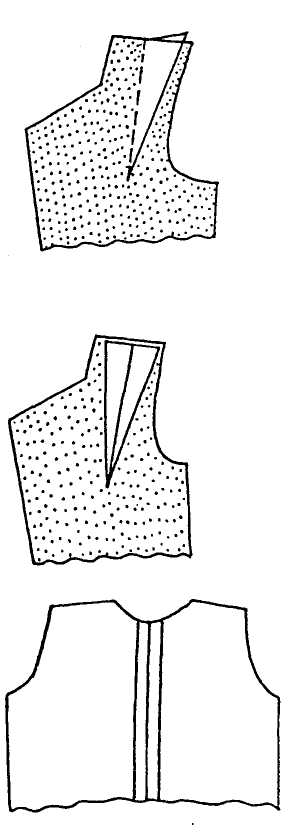

Зшити верхні виточки з лінії плеча на пілочках по крейдовій лінії від плечового зрізу до центу грудей. Перевіряючи симетричність по довжині та ширині.

Розпрасувати виточки до повного прилягання та уникнення вологи, придаючи форму

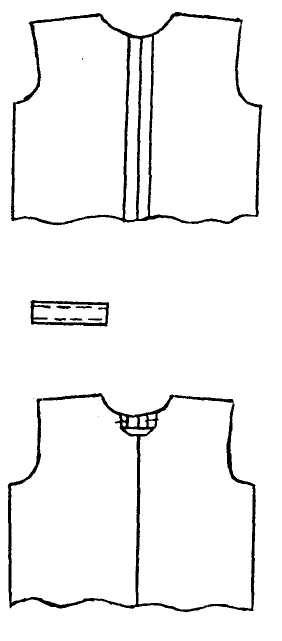

Зшити середні зрізи спинки швом шириною 10 мм починаючи від зрізу горловини.

Розпрасувати середній шов спинки до повного прилягання та зникнення вологи.

Зшити середні зрізи нижнього коміра швом шириною 10 мм починаючи від зрізу горловини.

Розпрасувати середній шов нижнього коміра до повного прилягання та зникнення вологи.

Перевірити якість виконаних операцій.

Кількість стібків в 10 мм 3-4 Нитки в тон осн.тканини. Кінець і початок швів закріплювати двойною зворотною строчкою, довжина закріпки 7-1 мм (t° нагрівання праски 140-160°С. Тиск 0,15-1,5 Тривалість 1-30с, вологість 10-15%

Універсальна машин 8332 кл стіл, праска, ножиці

Нитки бавовняні 39,4-68,6 Текс, голки машинні тип 0277 № 100-110, припрасувач, вода

Лист

1

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.2. урок 8

Обробка бокових кишень

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги

Облад., інструм пристрої

Допоміжні матеріали

Уточнити на пілочках лінії розташування бічних кишень

Намітити на листочках лінію пришивання до пілочки

Пришити підзор до підкладки

Пришити листочку з підкладкою до пілочки

Пришити підзор до пілочки

Уточнити симетричність кишень

Розрізати вхід кишень та вивернути

Вифастригувати метами шов пришивання листочки

Р

Р

М

М

М

Р

Р

Р

Перевірити якість попередніх операцій

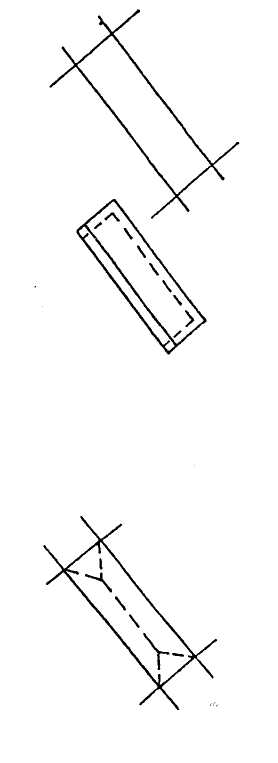

Уточнити на пілочках лінії розташування бічних кишень по допоміжному лекалу двома вертикальними і двома горизонтальними лініями.

Намітити на листочках на лиці/овій стороні лінію пришивання листочки до пілочки.

Пришити підзор до підкладки швом шириною 10 мм по підкладці.

Пришити листочку до пілочки разом з підкладкою кишені суміщуючн намічену на листочці лінію з нижньою лінією розмітки кишені

Пришити підзор до пілочки швом шириною 10 мм до верхньої лінії розмітки кишені

Уточнити симетричність кишень склавши пілочки виворітньою стороною в середину

Розрізати вхід в кишені між строчками з виворітної сторони починаючи з середини і не доходячи до кінця строчок 10-15 мм. В кінцях кишень розрізати під кутом не доходячи до строчок 1 мм. Вивернути, виправити листочку і підзор.

Вифастригувати шов пришивання листочки прямими ручними стібками на відстані від шва пришивання 3-5 мм

Кількість стібків на 10 мм 3-4 ст. Нитки в тон основної тканини. Кінець і початок закріплювати зворотною двойною строчкою, довжина закріпки 7-10 мм

8332 кл "Текстіма" Німеччина, ножиці

Нитки бавовняні 39,4-68,6 Текс голки машинні тип 0277 № 100-110 Голки ручні

Лист

1

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.2. урок 8

Обробка бокових кишень

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Закріпити кінці кишені та листочки

Зшити підкладку кишені

Припрасувати кишені

М

М

М

Закріпити кінці кишені та листочки виправляючи кути, трьома зворотніми строчками

Зшити підкладку кишені швом шириною 10 мм

Припрасувати кишені з лицьової сторони виробу через припрасувач до повного прилягання і зникнення вологи

Перевірити якість виконаних операцій

t° нагріву праски 140-160 С°. Тиск 0,15-1,5 Тривалість 10-15с, Вологість 10-15%

Стіл Праска

Припрасувач, вода

Лист

2

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.3. урок 8

Обробка бортової прокладки. Волого-теплове оброблення пілочок з бортовою прокладкою.

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

З’єднання боргової прокладки з пілочками

ВТО пілочки з бортовою прокладкою

М

Р

Пр

Перевірити якість попередніх операцій

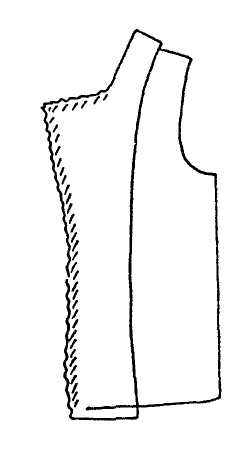

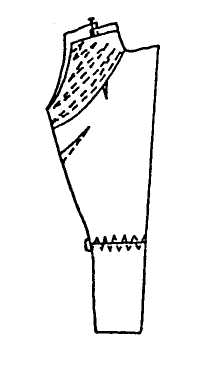

Наметані пілочку на бортову прокладку на спецмашині або вручну: укладаючи пілочку на бортову прокладку урівнюючи випуклості грудей і наметуючи строчками по центру випуклості грудей на відстані 50-60 мм від плечового зрізу до рівня бічних кишень і паралельно зрізу борту на відстані 30-35 мм від зрізу не доходячи до

40 мм, по горловині, плечовим зрізам, пройма на відстані 50-60 ,мм від них і внутрішнім зрізам бортової прокладки на відстані 20-30 мм від зрізів.

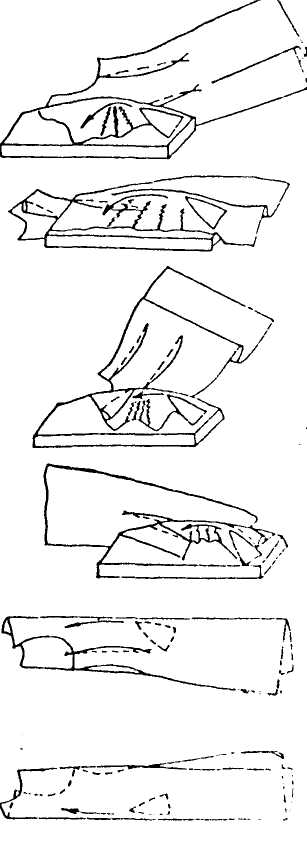

Формування пілочки з бортовою прокладкою виконується в 4 прийоми або на пресі з спец подушками

Довжина наметувального стібка 7-15 мм

нитки

контрастні нагрівання праски 140-180^оС Тиск 0.15-1.5, вологість 15-30 % тривалість 15-35с

Голка ручна № 7, прес, праска

нитки

бавовняні 39,4-68.6 Текс

Лист

1

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.4. урок 9

Прокладання клейового кружка. З’єднання бічних зрізів пілочок і спинки. Уточнення довжини борту і лінію низу пальта. З’єднання плечових зрізів.

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режимы ВТО

Облад., інструм пристрої

Допоміжні матеріали

Зшити бічні зрізи пілочок і спинки

Розпрасувати бічні шви

Уточнити борти та низ пальта

Прокласти клейовий круг

Продублювати низ спинки

М

П

Р

П

П

Зшити бічні зрізи пілочок і спинки швом шириною 10 мм по спішці сполучаючи контрольні надсічки і зрізи низу та пройми.

Розпрасувати бічні шви до повного прилягання та зникнення вологи.

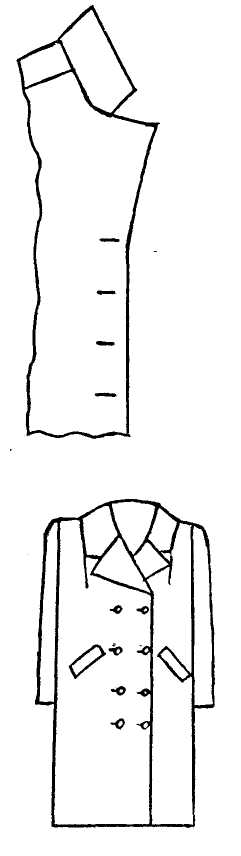

Уточнити борти та низ пальта, складаючи пілочки виворітною стороною в середину, урівнюючи зрізи, виточки, кишені, правою пілочкою до верху зрізами борту до працюючого. Уточнити зрізи бортів та низу за допомогою лекал, нерівності підрізати.

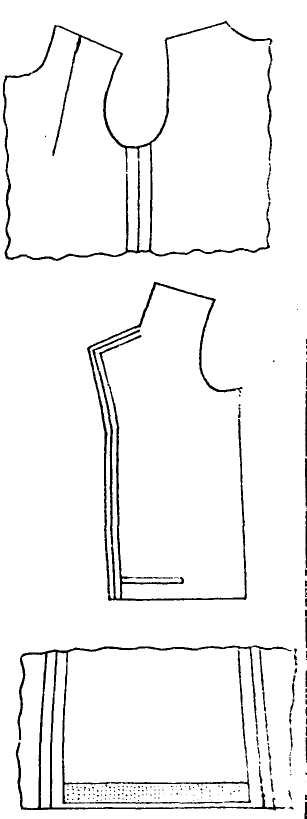

Прокласти клейовий круг по уступу борту на відстані 5-7 мм від зрізів, натягуючи круг, роблячи посадку пілочки по уступу 2-3 мм, по борту 1 мм на 100 мм довжини та в нижніх кутах 2 мм.

Продублювати низ спинки укладаючи клейову прокладку з виворітної сторони по крейдовій лінії в припуск підгину низу до повного прилягання.

Перевірити якість виконаних операцій.

Кількість стібків на 10 мм 3-4 Нитки в тон осн. тканини, початок і кінець швів закріплюють зворотними строчками. Довжина закріпки 7-10мм t праски 140-160°С Тиск 0,15-1,5 Тривалість 10-15 с, Зволоженість 10-25%

Машина 8332 кл. стіл, праска,

ножиці

Нитки бавовн. 39,4-68,6 Текс Голки машин, тип 0277, № 100-110. Припрасувач, вода.

Лист

2

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.4. урок 9

Прокладання клейового кружка. З’єднання бічних зрізів пілочок і спинки. Уточнення довжини борту і лінію низу пальта. З’єднання плечових зрізів. 2.4.5. Обробка горішнього коміра і з’єднання його з горловиною. З’єднання плечових зрізів.

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Зшити плечові зрізи

Розпрасувати плечові шви

Зшити середні зрізи нижнього коміра

Розпрасувати середній шов нижнього коміру

Уточнити нижній комір

Продублювати нижній комір

Наметати горішини комір на нижній

Припрасувати посадку в кутах

Намітити лінію обшивання коміра

М

П

М

П

Р

П

Р

П

Р

Перевірити якість попередніх операцій.

Зшити плечові зрізи швом шириною 10 мм по пілочці, урівнюючи зрізи горловини і пройми, просаджуючи зріз спинки центральній частині шва..

Розпрасувати плечові шви до повного прилягання і зникнен­ня вологи на спец колодці

Зшити середні зрізи нижнього коміра швом шириною 10 мм, починаючи від зрізу горловини.

Розпрасувати середній шов нижнього коміру до повного прилягання і зникнення вологи з виворотної сторони.

Уточнити нижній комір по допоміжному лекалу, проставляючи контрольні надсічки

Продублювати нижній комір укладаючи клейову прокладку на відстані 5-7 мм від зрізів відльоту і кінців і 9 мм від зрізу горловини.

Наметати горішній комір на нижній, утворюючи посадку в кутах 2-7 мм.

Припрасувати посадку в кутах коміра, заходячи праскою на комір на 15-20 мм.

Намітити лінію обшивання коміра по допоміжному лекалу, суміщаючи зрізи горловини.

Кількість стібків на 10 мм 3-4 ст, нитки в тон основної тканини, початок і кінець швів закріплювати двійною зворотною строчкою, довжина закріпки 7-10 мм 1° нагріву праски І60-180°С, тис 0,15-1,5, тривалість 30 с вологість 25%

М 8332 "Текстіма" Німеччина, стіл, праска,

пульверизатор, лекало голка ручна ножиці

Нитки бавовняні 39,4-68,6 Текс голки маш. Тип 0227 № 100-110, припрасувач, вода, крейда

Лист

1

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.6. урок 11

Обробка коміра та низу пальта.

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Обшити комір

Підрізати кути шва обшивання коміра

Витягти нитки тимчасового з'єднання

Розпрасувати шов обшивання коміру

Вивернути комір

Вифастригувати комір

Перевірити симетричність кутів коміра.

Припрасувати комір

М

Р

Р

П

Р

Р

Р

П

Обшити комір швом шириною 5-7 мм по нижньому коміру

Підрізати кути шва обшивання коміра, не доходячи до строчки 2-3 мм

Витягти нитки тимчасового з’єднання горішнього та нижнього комірів за допомогою кілочка

Розпрасувати шов обшивання коміра на спеціальній колодці до повного прилягання та зникнення вологи.

Вивернути комір на лицьову сторону та виправити кути за допомогою пілочки.

Вифастригувати комір по відльоту і кінцях зі сторони нижнього коміру стібками довжиною 10-15 мм, утворюючи кант шириною 2 мм з тканини горішнього коміру.

Перевірити симетричність кутів коміра перегинаючи його по середньому шву, складаючи разом кути.

Припрасувати комір з лицьової сторони нижнього коміра через припрасувач до повного прилягання і зникнення вологи

Перевірити якість операцій

t° нагріву праски 140-160 °С, тиск 0,15-1,5, тривалість 15-30 с, вологість 10-35 с

кілочок Праска, голка ручна №7, наперсток

Припрасувач Вода, нитки бавовняні 39,4-68,8 Текс

Лист

2

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.6. урок 10

Обробка бортів

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги

Облад., інструм пристрої

Допоміжні матеріали

Правила і прийоми обробки бортів

Наметати підборти на пілочки

Намітити кути лацканів та низу

Підрізати нижній кут підборту

Наметати підборти на пілочки на нижній ділянці

Обшити борти під-бортами

Р

Р

Р

Р

М

Перевірити якість попередніх операцій.

Правила і прийоми обробки бортів залежать від моделі.

Наметати підборти на пілочки косими стібками довжиною 10-15 мм, суміщаючи зрізи горловини і низу, утворюючи посадку на ділянці уступів лацканів 4-5 мм.

Намітити кути лацканів та низу з сторони бортової прокладки по допоміжному лекалу.

Підрізати нижній кут підборти на ширину канту в готовому вигляді (7мм) 14 мм.

Наметати підборти на пілочки на нижній ділянці вздовж ширини підборти, підтягуючи скошений зріз підборти, урівнюючи його з нижнім зрізом пілочки.

Обшити борти підбортами на ділянці лацканів по наміченій лінії, далі біля кромки і починаючи від першої петлі до низу, на відстані мм від кромки, нижні кути обшивають строчкою від кута. Зміщуючи її у внутрішнього зрізу підборту на ширину канту (7 мм) від лінії низу в готовому вигляді строчка не доходить до внутрішнього зрізу підборту на 15 мм

Кількість стібків на 10 мм 3-5, нитки в тон основи. Тканини. Кінець і початок швів закріплювати двійною зворотною строчкою. Довжина закріпки 7-10 мм Нитки контрастні

М 8332 "Текстіма", Німеччина, ножиці, наперсток

Нитки бавовняні 34,4-68,6 Текс Голки маш. тип 0277 №100-110. Голка ручна №7

Лист

1

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.6. урок 11

Обробка коміра та низу пальта

Назва неподільної операції

Спеціальність

Зміст неподільної операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Підрізати припуски на шви обшивання

Розпрасувати шви

Вивернути борти

Заметати низ пальта

Вифастригувати борти

Припрасувати борти і низ пальта

Р

П

Р

Р

Підрізати припуски на шви нижніх кутів і лацканів, не дорізаючи до швів обшивання 2-3 мм.

Розпрасувати шви обшивання бортів підбортами на спецколодці до повного прилягання і зникнення вологи.

Вивернути борти на лицьову сторону, виправляючи кути лацканів та нижні кути.

Заметати низ пальта, підгинаючи по намічений лінії на виворотню сторону прямими стібками довжиною 10-15 мм на відстані 15-20 мм від згину низу.

t° нагріву поверхні праски 140-160°С Тиск 0,15-1,5 Тривалість 15-30 с, Вологість 15-30%

Праска, кілочок

Припрасувач, вода

Р

П

Вифастригувати борти пілочок на спецмашині: лацкани з сторони пілочок, борти - з сторони підборти; виправляючи кант шириною 2-3 мм .

Припрасувати низ пальта з виворітної сторони, лацкани зі сторони пілочок, борти зі сторони підборту до повного прилягання і зникнення вологи.

Перевірити якість виконаних операцій

Лист

2

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.6. урок 11

Обробка коміра та низу пальта

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Уфастругувати комір в горловину

Вшити комір

Перевірити якість з'єднання коміра з горловиною

Розпрасувати шов з'єднання коміра з горловиною

Припрасувати комір

Прокласти оздоблювальну строчку

Р

Р

Р

П

П

М

Уфастругувати комір в горловину прямими стібками довжиною 10 мм починаючи від лівого підборту, склавши комір з горловиною лицьовими сторонами в середину, суміщаючи зрізи, надсічки, шви, закінчуючи правим підбортом.

Вшити комір в горловину швом шириною 10 мм по коміру.

Перевірити якість з'єднання коміру з горловиною, перегнувши комір по середині і порівняти кінці лацканів, симетричність плечових швів.

Розпрасувати шов з'єднання коміру з горловиною до повного прилягання і зникнення вологи на спецколодці.

Припрасувати комір з виворітної сторони через припрасувач.

Прокласти оздоблювальну стрічку по бортам та коміру на відстані 7 мм від краю

Перевірити якість виконаних операцій

Оздоблювальна строчка виконується шовковими нитками

М8332 "Текстіма" Німеччина

Нитки шовкові №33

Лист

3

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.6. урок 12

урок 11 2.4.6.Обробка низу пальта. урок 12 2.4.7. Обробка рукавів

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Правила і прийоми обробки низу пальта

Підшити низ виробу

Припрасувати низ виробу

Правила і прийоми обробки рукавів

Зшити передні зрізи рукавів

С

П

М

Перевірити якість попередніх операцій

Правила і прийоми обробки низу пальта залежать від способу з'єднання підкладки по низу виробу і властивостей тканини.

Підшити низ виробу на спецмашині потаємного стібка, розташовуючи строчку по краю зрізу або на відстані 10-15 мм від нього.

Припрасувати низ виробу до повного прилягання і зникнення вологи з виворотної сторони.

Правила і прийоми обробки рукавів залежать від покрою рукавів.

Зшити передні зрізи рукавів швом шириною 10 мм по горішньому рукаву, просаджуючи нижній рукав між надсічками, на рівні ліктя

Кількість стібків: підшивочні. На 10 мм 2-3, Нитки в тон осн. тканини. Кінець і початок шва Закріплювати двійною зворотною строчкою. Довжина закріпки 7-10 мм

С 761 Угорщина, Голка тип 0&76, голка ручна №7 Нитки контрастні, наперсток. Праска М 8332 "Текстіма" Німеччина. Голки маш. тип 0227 № 100-110

Лист

1

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.7. урок 12

Обробка рукавів

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Розпрасувати передні шви

Намітити лінію підгину низу рукава

Продублювати низ рукава

Заметати низ рукава

Запрасувати низ рукава

П

Р

П

Р

П

Розпрасувати передні шви до повного прилягання і зник­нення пологи, відтягуючи посадку нижньої частини на ді­лянці до лінії переднього перекату.

Намітити лінію підгину низу рукава за допомогою лекала. Ширина підгину 40 мм.

Продублювати припуск на підгин низу рукава, урівнюючи зріз прокладки з лінією підгину низу рукава.

Заметати низ рукава ручними прямими стібками на відстані 10-15 мм від підгину низу рукава.

Запрасувати низ рукава на спецколодці до повного прилягання і зникнення вологи.

t° нагріву поверхні праски 140-160°С. Тиск 0,15-1,5, Тривалість 10-20 с Вологість 15-30%

Стіл. Праска, кілочок

Припрасувач, вода

Лист

2

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.7. урок 12

Обробка рукавів

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Зшити ліктьові зрізи рукава

Розпрасувати ліктьові шви.

Випрасувати рукава

М

П

П

Зшити ліктьові зрізні рукава по нижній частині швом шириною 10мм, урівнюючи зрізи пройми та низу, надсічки, розподіляючи посадку між ними по горішньому рукаві.

Розпрасувати ліктьові шви на спецколодці до повного прилягання і зникнення вологи.

Випрасувати готові рукава, спочатку низки рукавів, виправляючи нижні краї, Припрасувати і відпарити нижню половинку рукава, а потім горішню.

Лист

3

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.7. урок 13

З’єднання рукавів з проймами

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Уфастругувати рукава в пройму

Вшити рукава в пройму пальта.

Перевірити якість вшивання рукавів в пройму

Спрасувати посадку

З'єднати підокатник з верхом виробу

З'єднати плечові накладки з верхом виробу

Р

М

Р

П

М

М

Перевірити якість попередніх операцій

Уфастругувати рукава в пройму швом шириною 10 мм по рукаву с уміщуючи надсічки по проймі та окату і рівномірно розподіляючи посадку рукава на ділянках: 1-2 - 22%; 2-3 - 13%; 3-4 - 6%; 4-5 - 24%; 5-1 - 35%

Вшити рукава в пройму пальта швом шириною 10 мм по рукаву, розподіляючи посадку.

Перевірити якість вшивання рукавів у пройми пальта на манекені. Вірно вшиті рукава не мають перекосів і заломів, закривають на 2/3 частини вхід в кишеню.

Спрасувати посадку рукава на спец пресі до повного зникнення складок та вологи.

З'єднати підокатник з швами вшивання рукавів в пальто на разметувальній машині на відстані 1-2 мм від шва.

Підокатники розташовуються між передніми і ліктьовими швами.

З'єднати плечові накладки з верхом виробу на разметувальній машині на відстані 1-2 мм від строчки вшивання рукавів в пройму, с уміщуючи середину плечової накладки з плечовим швом, а зрізи з зрізами пройми.

Перевірити якість виконаних операцій

Кількість стіб-ків в 10 мм 3-5 ст. . Нитки в тон основи, тканини Кінець шва заходить на початок на 10-15 мм. Довжина ручного стібка 8-10 мм. Нитки контрасні. 1° нагріву поверхні пресу 140-200°С Тривалість 10-15 с

М 8332 "Текстіма" Німеччина Голка тип 0277 №100-110 Ручна голка №7 Наперсток Манекен ПСПРГ-4 СВ5 ПМЗ

і

Нитки бавовняні 39,4-68,6Текс

Лист

1

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.8. урок 14

Обробка підкладки

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги

Облад., інструм пристрої

Допоміжні матеріали

Зшити середні зрізи спинки підкладки

Підрізати та зшити вішалку

Пришити вішалку

Зшити м'які склади з пройми пілочки

Зшити бокові зрізи підкладки

Зшити плечові зрізи підкладки

Зшити передні зрізи рукавів підкладки

Зшити ліктьові зрізи рукавів підкладки

Вшити рукава в пройму підкладки

М

Р

М

М

М

М

М

М

М

Перевірити якість попередніх операцій.

Зшити середні зрізи спинки підкладки швом шириною 10 мм починаючи від зрізу горловини сполучаючи контрольні надсічки, верхні і нижні зрізи.

Підрізати полоску підкладки на вішалку довжиною 90 мм та шириною 28 мм. Зшити вішалку двома паралельними строчками швом шириною 1 мм від країв.

Пришити вішалку на однаковій відстані від середнього шва спинки швом шириною 10 мм. Довжина вішалки в готовому вигляді 70 мм

Зшити м'які склади з пройми пілочки починаючи від зрізу пройми по контрольним надсічкам і закінчуючи на відстані 5 мм від отвору по ширині та на 10-15 мм за отвори по довжині

Зшити бокові зрізи підкладки швом шириною 10 мм по спинці, суміщаючи надсічки, зрізи пройми та низу.

Зшити плечові зрізи підкладки швом шириною 10 мм по пілочкам посаджуючи плечові зрізи підкладки.

Зшити передні зрізи рукавів підкладки по горішньому рукаву суміщаючи зрізи і надсічки

Зшити ліктьові зрізи рукавів підкладки по нижньому рукаву швом шириною 10мм , суміщаючи надсічки рівномірно розподіляючи посадку між ними.

Вшити рукава в пройму підкладки швом шириною 10 мм, по підкладці рукава , урівнюючи зрізи і надсічки , рівномірно розподіляючи посадку між ними

Перевірити якість виконаних операцій.

Кількість стібків на 10 мм 3-4. Нитки в тон осн. тканини. Початок і кінець шва закр. зворотною двойною строчкою, довжина закріпки 7-10 мм ,1° нагріву праски 140-І60Т Тиск 0,15-1,5 Тривалість *І0-35 с

м 8332 Текстіма стіл, праска, ножиці

Нитки бавовняні 36,4-68,6 Текс голки маш. тип 0227 № 100-90, крейда

Лист

1

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.8. урок 15

З’єднання підкладки з виробом

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Випрасувати пальто

Пришити підкладку до бортів і коміру

Пришити підкладку до низу рукавів

Прикріпити низки рукавів

Прикріпити ліктьові шви.

П

М

М

М

М

Перевірити якість попередніх операцій

Випрасувати пальто перед з'єднанням з підкладкою, припрасувати всі шви борта, низ рукавів та пальта.

Пришити підкладку до бортів пальта в один прийом починаючі від лівого борту по підкладці швом шириною 10 мм, суміщаючи надсічки, посаджуючи підкладку на ділянці випуклості грудей 160-200 мм.

Пришити підкладку до низу рукавів швом шириною 10 мм, суміщаючи ліктьові шви підкладки з ліктьовими швами рукавів верха.

Прикріпити припуски низу рукавів до переднього і ліктьового швів подвійною зворотною строчкою, довжина закріпки 7-10 мм.

Прикріпити ліктьові шви підкладки до ліктьових швів верху на ділянці довжиною 60-100 мм на відстані 50-100 мм від низу рукава.

Кількість стіб-ків на 10 мм 3-4. Нитки в тон осн. тканини. Кінець і початок швів закріпити двойною зворотною строчкою, довжина закріпки 7-10 мм t° нагріву 140-110°С Тиск 0,15-1,5 Тривалість 10-40 с

М 8332 "Текстіма" Німеччина, стіл, праска,

голка ручна №7

Нитки бавовняні 36,4-68,6 Текс

голки

Лист

1

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

Операційний ескіз

Тема: 2.4.8. урок 15

З’єднання підкладки з виробом

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Прикріпити шви пройми підкладки до швів вшивання рукавів верху.

Уточнити низ підкладки

Заметати низ підкладки

Закріпити низ підкладки

.Прикріпити нижні ку­ти бортів

Припрасувати низ підкладки

М

Р

Р

М

Р

П

Прикріпити шви пройми підкладки до швів вшивання рукавів в верхній і нижній частинах пройми на ділянці 80-100 мм над плечовими і боковими швами.

Уточнити низ підкладки по низу виробу, підрізати, підкладка повинна перекривати лінію підтипу низу пальта на половину припуску на підгин.

Заметати низ підкладки швом впідгин з закритим зрізом, ширина підгину низу 40 мм.

Закріпити низ підкладки на машині зигзагоподібної строчки.

Прикріпити нижні кути бортів до припуску на підгин низу пальта ручним способом або машинним.

Припрасувати низ підкладки до повного прилягання та зникнення вологи.

Перевірити якість виконаних операцій.

Лист

2

ККЛП

Цех швейний

Інструкційно-технологічна картка

Виріб: пальто жіноче демісезонне

НТД ДСТУ 1512-92

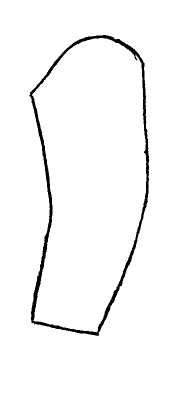

Операційний ескіз

Тема: 2.4.9. урок 16

Заключне оздоблення і волого-теплове оброблення

Назва неподільних операцій

Спеціальність

Прийоми виконання операції

Технічні вимоги Режими ВТО

Облад., інструм пристрої

Допоміжні матеріали

Намітити місця розташування петель

Обметати петлі

Почистити виріб

Припрасувати пальто

Намітити місця розташування ґудзиків

Р

С

Р

П

Р

Перевірити якість попередніх операцій

Намітити місця розташування петель на правому підбор ті по допоміжному лекалу.

Обметати петлі на спецмашині.

Зняти нитки тимчасового з'єднання, почистити виріб від про­мислового сміття, крейди, обрізати кінці ниток

Припрасувати пальто в готовому вигляді з лицьового боку через припрасувач: край борту, низ пілочки, окат рукавів, плечові шви. У готовому пальті борти, припасовують з боку підбортів, комір з боку нижнього коміру, низ виробу з виворітної сторони. Припрасувати низ підкладки не допускаючи заломів на підкладці.

Намітити місця розташування ґудзиків згідно місцям розташування петель, а від краю борту по допоміжному лекалу.

t° нагріву 150-200°С Тиск 0,15-1,5 Тривалість 10-25 с Вологість 15-20% Кількість стібків ручним способом при 2-х отворах 5-6, при 4-х 3-4. Нитка в тон ґудзиків, машинним способом в автоматичному режимі обвиваючи 2-5 витки

Стіл, праска, колодки, подушка, пульверизатор М 8332 "Мінерва" Чехословакія тип № 3 голка № 100-110

Вода, припрасувач, нитки бавовняні 39,4-68,6 Текс шовкові 33 голка тип 3 100-110

Лист

1
