Регенеративный подогрев питательной воды на тэс Влияние регенерации на кпд станции

В действительности данная схема регенерации не применяется, потому что конечная точка расширения попадает в зону запредельной влажности, а также нельзя выполнить конструктивную схему переброса пара

Р еальная схема выполняется с отборами пара из турбины, с полной конденсацией пара в конденсаторах без возврата в турбину.

D п_1,23 %

Такая схема обеспечивает работоспособность турбины, так как:

1) конечная точка расширения не меняет своё положение по сравнению с турбиной без регенерации; 2) Отбор пара на регенерацию в количестве 20 % от общего расхода позволяет сократить объёмный пропуск пара на ЦНД, что приводит к снижению высоты лопатки последней ступени турбины, а значит способствует повышению механической прочности лопатки; 3) на первой ступени турбины (регулирующей) чем меньше высота лопатки, тем меньше ступени из-за вихрей, возникающих у корня и бандажной ленты. Применение регенерации при той же мощности требует увеличение расхода пара на первой ступени турбины, что благотворно влияет на на увеличение высоты лопатки первой ступени.

Расход пара в отборы турбины на регенерацию

Количество пара, идущего в отбор на регенеративный подогреватель определяется конденсирующей способностью подогревателя.

Конденсационная способность подогревателя определяется по тепловому балансу, то есть равенству количества теплоты, воспринятого питательной водой и вносимого греющим паром.

Уравнение теплового баланса подогревателя

Dпв- раход питательной воды

Dп_i – раход греющего пара

iпв_i – энтальпия питательной воды на выходе из подогревателя

iпв_i – энтальпия питательной воды на входе в подогреватель

iп_i – энтальпия греющего пара

iдр_i – энтальпия дренажа

=0,99 - КПД подогревателя

Расход пара на турбину с регенерацией

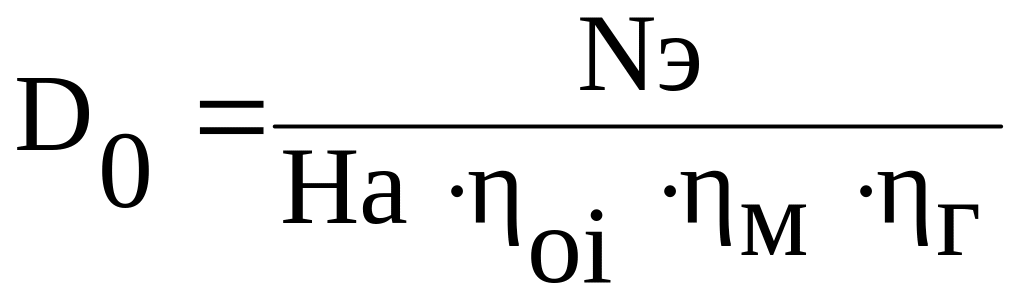

Расход пара на турбину с регенерацией определяется на основании энергетического уравнения турбины.

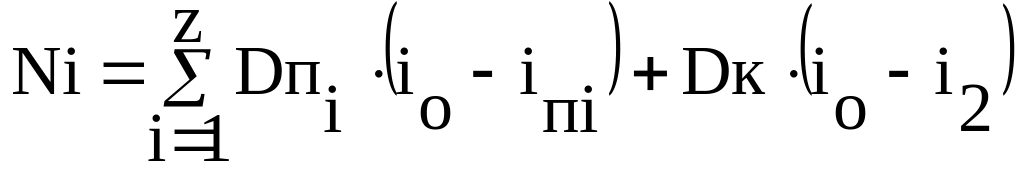

- мощность, определяемая для турбин с регенеративными подогревателями

- для турбин без отборов пара

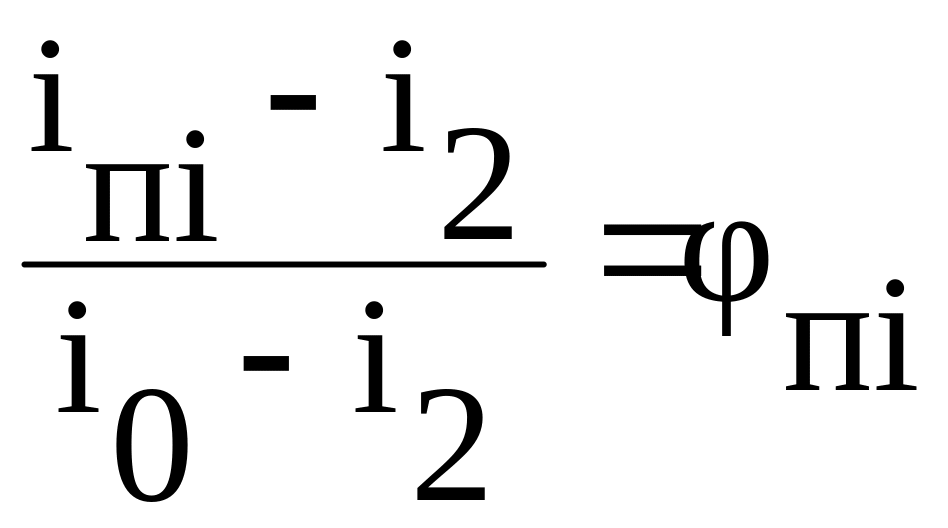

- коэффициент недовыработки мощности паром i-того отбора

- относительный расход пара в отбор

- расход пара с регенерацией

-расход пара без регенерации

Удельный расход пара на турбину с регенерацией

;

Турбина ПТ

При определении балансов и КПД для турбины с регенерацией используются те же формулы, что и для турбин без регенерации. Отличие состоит в величине температуры и энтальпии питательной воды.

Распределение регенеративных отборов в турбине

При формировании схемы необходимо ответить на следующие вопросы:

1. Какова должна быть степень подогрева воды в регенеративном подогревателе?

2. Как распределить отборы по турбине?

3. Сколько отборов оптимально для турбины?

1. Считается оптимальным, если степень подогрева воды следующая:

2. Оптимальной считается равномерное распределение теплоперепада по отборам:

3. Зависимость КПД от количества ступеней:

Оптимальное количество ступеней подогрева от пяти до девяти. Если число ступеней меньше пяти, то прирост термического КПД ( ) очень мал, а больше девяти ступеней делать не имеет смысла, т.к. прирост КПД незначителен и несоизмерим с затратами.

Оптимальная эксэргия пара в данном отборе близка к эксэргии питательной воды.
