2. Характеристики вычислительных систем как сложных систем массового обслуживания
Многомерный поток. На вход обслуживающего прибора может поступать многомерный поток заявок, состоящий из заявок типов 1, ..., М, у которых интенсивности равны Предположим, что каждый из потоков заявок одного типа является простейшим. Загрузка прибора потоком заявок типа i будет составлять
где — средняя длительность обслуживания заявок типа i. Суммарная загрузка прибора со стороны всех потоков
(11)
Рис. 4. Граф состояний многоканальной СМО
Условие существования стационарного режима: Р < 1. Остальные характеристики обслуживания ni, li, ui, определяются для каждого i-гo потока в отдельности по формулам (5)— (9).
Средние времена ожидания ср и реакции uср по одной заявке из суммарного потока в системе связаны со средними количествами заявок в очереди и в системе следующими соотношениями:
(12)
(13)
где — суммарная интенсивность потоков; — вероятность того, что поступившая заявка является заявкой i-гo типа;
lcp — средняя длина очереди заявок всех типов; n ср — среднее число заявок всех типов в системе.
Многоканальная СМО. Предположим, что система имеет т обслуживающих каналов с одинаковой интенсивностью обслуживания , при общем простейшем потоке заявок с интенсивностью . Такая система условно обозначается М/М/т. Граф состояний этой системы (рис. 4) подобен графу одноканальной СМО. Интенсивности перехода в соседнее правое состояние определяются, как и у одноканальной СМО, интенсивностью входного потока : с приходом очередной заявки система переходит в следующее правое состояние. Иначе обстоит дело с интенсивностями у нижних стрелок. Пусть система находится в состоянии z1 — работает один канал. Он производит обслуживании в единицу времени. Тогда . Представим, что система находится в состоянии z2. Для перехода в состояние z1 надо, чтобы закончил обслуживание первый или второй канал. Значит, суммарная интенсивность их обслуживания Суммарный поток обслуживания k каналами имеет интенсивность k . При k т интенсивность обслуживания сохраняется т . Получается модель размножения и гибели. Делая выкладки, как для одноканальной СМО, получим
Средняя длина очереди
(14)
Прибавляя к ней среднее число заявок, находящихся под обслуживанием, равное среднему числу занятых каналов
получим среднее число заявок в системе:
(15)
По формулам Литтла определяется среднее время пребывания заявки в очереди:
(16)
и в системе — время реакции:
(17)
В теории массового обслуживания имеются аналитические формулы для простейших СМО при одномерном и многомерном потоке заявок для одноканальных и многоканальных систем без ограничений и с ограничениями длин очередей.
Потоки обслуживания. При моделировании конкретных ВС потоки заявок и обслуживания могут отличаться от простейших. Потоки заявок могут быть, например, пуассоновскими или эрланговскими. Длительности обслуживания можно представить в общем случае гаммараспределением. Это распределение с плотностью вероятности
(18)
где — математическое ожидание длительности обслуживания М [ ]; k — параметр распределения (k 1); Г (k) — гамма-функция.
Дисперсия гамма-распределения
(19)
При k = 1 гамма-распределение вырождается в экспоненциальное. В пределе при k это распределение становится детерминированным с постоянной длительностью обслуживания . Параметр распределения k может быть определен по математическому ожиданию и дисперсии:
(20)

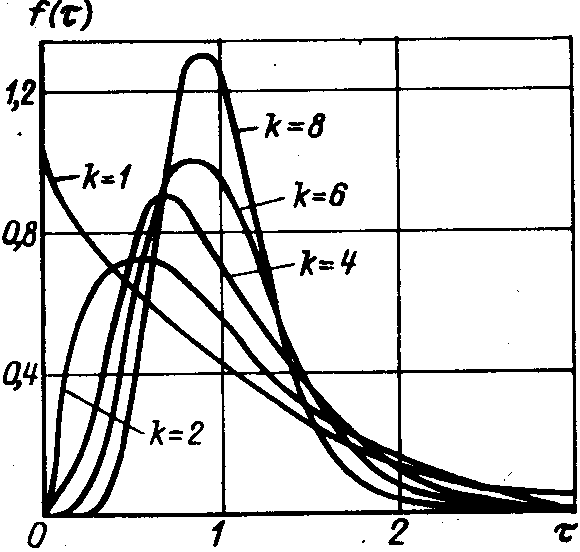

Рис. 5. Нормированное распределение Эрланга
При целочисленном k Г (k) = (k—1)!. Тогда из уравнения (18) имеем
, (21)
Это плотность нормированного распределения Эрланга k-го порядка. Вид распределения изображен на рис. 5. В данном распределении в отличие от потока Эрланга математическое ожидание не зависит от k и при k это распределение стремится к детерминированному, а не к нормальному.
В частных случаях длительности обслуживания могут быть распределены по экспоненциальному, равномерному, нормальному и другим законам. Для некоторых сочетаний законов распределений потоков заявок и обслуживании получены аналитические зависимости характеристик от параметров системы.
Системы с произвольным распределением длительности обслуживания. Представим, что моделью ВС является одноканальная СМО с неограниченной очередью. В эту систему поступает простейший поток заявок с интенсивностью . Заявки обслуживаются в порядке поступления. Длительность обслуживания имеет произвольное распределение с математическим ожиданием и коэффициентом вариации . Такая система обозначается M/G/1. В этой системе в установившемся режиме среднее число заявок в очереди
(26)
среднее число заявок в системе
(27)
Последние два выражения называются формулами Поллачека—Хинчина. Средние времена пребывания заявок в очереди и в системе определяются по формулам Литтла.
Для системы M/G/1 могут быть аналитически определены дисперсии выходных характеристик. Подобные формулы известны также для случая многомерного простейшего потока заявок.
Системы с отказами. Предположим, что на ВС, представленную как m-канальная СМО, поступает простейший поток заявок с интенсивностью К. Поток обслуживания имеет произвольный закон распределения с интенсивностью р. Это система M/G/m. При этом очередная заявка, поступившая в систему, когда все каналы заняты, покидает ее без обслуживания. Это означает, что очереди в системе отсутствуют. Характеристиками такой системы могут служить пропускная способность, вероятность обслуживания и среднее число занятых каналов. Данная система соответствует модели размножения и гибели. На основании формул (13) и (14) (лекция 9) можно вывести вероятность того, что в СМО находится т заявок, т. е. все каналы заняты:
(28)
Вероятность того, что очередная заявка будет обслужена,
(29)
Пропускная способность системы определяется как среднее число заявок, обслуживаемых в единицу времени;
(30)
а среднее число занятых каналов определяется по формуле
(31)
Системы с приоритетными дисциплинами диспетчеризации.
В теории вычислительных систем детально изложены и исследованы аналитические зависимости характеристик от параметров ВС, представленных моделями СМО с ординарными и неординарными, одномерными и многомерными потоками заявок, обслуживаемых одноканальными и многоканальными приборами с произвольными законами распределения длительности обслуживания и различными дисциплинами диспетчеризации, включая системы с относительным, абсолютным, смешанным и динамическим приоритетами.
Например, допустим, что в СМО поступает М типов простейших потоков с интенсивностями и длительности обслуживания заявок каждого потока имеют математические ожидания и дисперсии . системе используется смешанная дисциплина диспетчеризации с тремя классами: 1) заявкам типов 1,..., M1 присвоены абсолютные приоритеты по отношению к заявкам второго и третьего классов; 2) заявкам типов M1+1,..., M1+M2 — относительные приоритеты по отношению к заявкам третьего класса; 3) заявки типов M1+M2++1,..., M обслуживаются в порядке поступления. Среднее время ожидания заявок различных типов определяется из выражения:
(32)
где
Из формулы (32) могут быть получены как частные случаи
характеристики систем с абсолютными ( , относительными (М1 = M3 = 0) и смешанными приоритетами с двумя классами заявок: с абсолютными и относительными приоритетами (М3 = 0), с абсолютными приоритетами и без приоритетов (М2 = 0), с относительными приоритетами и без приоритетов (M1 = 0).
