Виды станционных путей.

Пути, расположенные в границах раздельных пунктов, называются стан­ционными (рис. 2). Они подразделяются на:

• главные,

• приемо-отправочные,

• сортировочные,

• погрузочно-выгрузочные,

• вытяжные,

• ходовые,

• деповс­кие,

• соединительные,

• специального назначения,

• прочие.

Главные пути на станциях – это непосредственное продолжение путей перегона. Они, как правило, не откланяются на стрелочных переводах и предназначены в основном для пропуска поездов без остановки.

Приемо-отправочные пути служат для приема, стоянки и отправления поездов.

Сортировочные пути служат для накопления и сортировки вагонов по пунктам погрузки-выгрузки и назначения следования, а также формирова­ния из них поездов.

Погрузочно-выгрузочные пути используют для постановки вагонов под погрузку или выгрузку. Рядом с ними располагают склады общего пользо­вания для кратковременного хранения грузов и склады, принадлежащие различным предприятиям.

На вытяжных путях сортируют вагоны, по ним переставляют вагоны и составы с одного пути на другой.

Деповские пути служат для перемещения и стоянки локомотивов и ваго­нов на территории локомотивного и вагонного хозяйства во время ремон­та, экипировки и других операций.

К прочим путям относятся: соединительные, (соединяющие отдельные части станции между собой и с площадками, складами, путями ремонта), пути стоянки пожарных и восстановительных поездов, весовые и перегру­зочные пути, ходовые пути для пропуска локомотивов из локомотивного хозяйства к приемо-отправочным путям.

Путями специального назначения служат предохранительные тупики, предназначенные для предупреждения выхода подвижного состава на мар­шруты следования поездов и улавливающие тупики – для остановки поте­рявшего управление поезда или его части при движении по крутому затяж­ному спуску или подъему. К путям специального назначения относят также подъездные пути предприятий.

На рисунке 2 показана небольшая станция, имеющая пути:

1 – главный;

2, 3, 4 – приёмо-отправочные;

5 – вытяжной;

6 – выставочный;

7 – погрузочно-выгрузочный;

8 – улавливающий тупик;

9 – предохранительный тупик;

10 – подъездной путь.

Нумерация станционных путей.

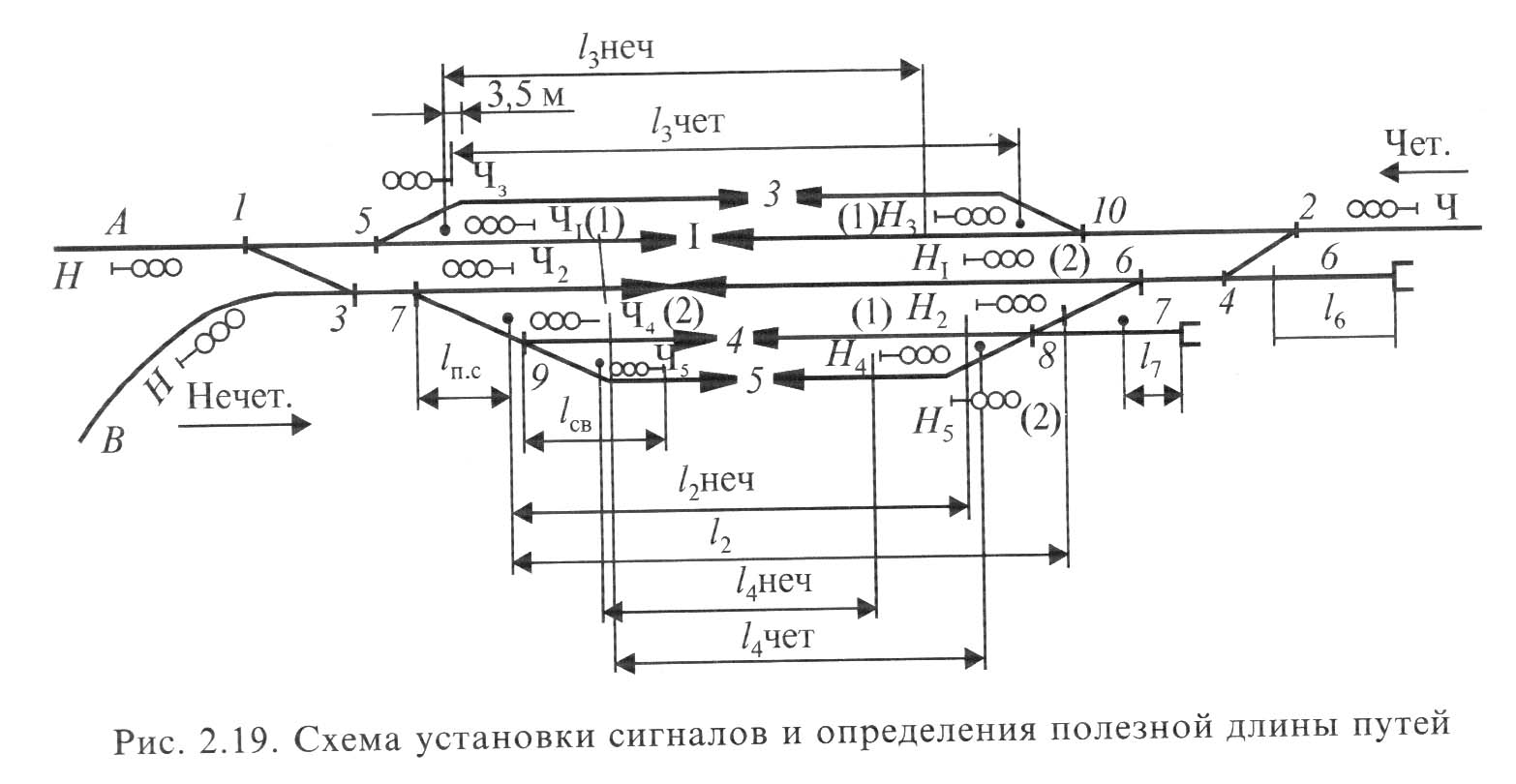

На станции каждый путь, стрелочный перевод и сигнал имеет свой номер (рис. 2.19). Не допускается присваивать одинаковые номера путям в пределах одной станции, а на крупных станциях в пределах одного парка. Номера стрелочных переводов не должны повторяться в пределах одной станции. При нумерации следует руководствоваться следующими правилами.

Главные пути нумеруют римскими цифрами в зависимости от направления движения: на двухпутных и многопутных линиях путям следования нечетных поездов присваивают нечетные номера I, III, а путям следования четных поез­дов – четные II, IV. Если к двухпутной линии примыкают однопутные, то глав­ным путям однопутных линий присваивают номера III, IV и т.д.

Приемо-отправочные пути нумеруют арабскими цифрами, начиная с номера, следующего за номером главного пути; причем пути для приема нечетных поездов нумеруются нечетными номерами 3, 5, 7 для приема четных поездов — четными номерами 4, 6, 8. Если пути используются для приема четных и нечетных поездов, их нумеруют подряд вслед за номерами главных путей (3, 4, 5, 6 и т.д.) от пассажирского здания в полевую сторону.

Остальные станционные пути нумеруют арабскими цифрами последовательно, начиная со следующего номера следующего за номером приёмо-отправочного пути.
