Функциональные возможности
В составе АСУ ТП Квинт обеспечивает выполнение следующих функций:
сбор и обработку входной информации, автоматическое регулирование, логическое шаговое управление;
защиту технологического оборудования;
ручное управление исполнительными механизмами с помощью виртуальных клавиш на мониторах операторских станций или с помощью специализированной функциональной клавиатуры;
представление информации о ходе технологического процесса в виде мнемосхем, цифровых значений, барографов, списков, графиков и текстовых сообщений;
регистрацию событий и ошибок, автоматическую сигнализацию, организацию трендов, архивизацию и протоколирование информации;
единое время для всех подсистем АСУ ТП;
загрузку технологических программ, наладку и динамическую настройку элементов АСУ ТП, калибровку измерительных каналов, самодиагностику системы в процессе работы и тестирование в режиме наладки;
выполнение специальных расчетов технико-экономических показателей (ТЭП);
автоматическое проектирование (САПР) в виде пакета фирменных программ, обеспечивающих администрирование проекта, подготовку
Концепция Квинта
При разработке Квинта в основу его концепции были заложены следующие принципы:
принцип распределенного управления: общая задача управления разбивается на участки, обслуживаемые отдельными многофункциональными программируемыми контроллерами (Ремиконтами), связанными между собой последовательным цифровым каналом;
принцип избирательного централизованного контроля: вся требуемая информация представляется оператору на экране одной или нескольких операторских станций, связанных с Ремиконтами последовательными цифровыми каналами передачи информации;
принцип централизованной подготовки базы данных и ее децентрализованного использования, что обеспечивает с одной стороны единство базы данных, с другой – живучесть системы управления;
принцип технологического программирования: при подготовке, отладке и модификации технологических программ Ремиконтов не требуются знания в области формальных методов программирования, в то время как само свойство программируемости сохраняется. Это позволяет использовать Квинт для автоматизации самых разнообразных технологических процессов;
принцип объектной ориентируемости, облегчающий проектирование, отладку и модернизацию АСУ ТП на базе Квинта;
принцип масштабируемости (проектной компоновки аппаратуры Квинта и возможности наращивать ее количества), благодаря которому можно минимизировать затраты вне зависимости от масштаба АСУ ТП;
принцип проектируемой надежности: заказчик сам может выбрать оптимальное для его целей соотношение надежность/стоимость.
2.5.3 Алгоритмическая схема реализации структуры контроллера р-310 для задачи пользователя на базе библиотечных алгоритмов
Особенностью ремиконта является внутреннее программное обеспечение, не требующее внешних программных средств — операционных систем, транслятора, ассемблера и т. п. Оператор работает с ремиконтом, как с традиционным аналоговым средством, и требуемый алгоритм, его параметры, связи с внешней аппаратурой набираются оператором с помощью обычных клавиш, обозначенных на панели оператора терминами и символами, общепринятыми в промышленной практике автоматизации. Представление информации оператору осуществляется при помощи светодиодных и цифровых индикаторов.
Другая особенность ремиконта состоит в возможности подключения к его входам аналоговых и дискретных датчиков, а на выходах ремиконта формируются аналоговые и дискретные сигналы сигнализации и управления стандартными исполнительными устройствами.
Третья особенность ремиконта заключается в программной реализации типового состава функций для систем автоматического управления локального уровня и подсистем АСУ ТП. Типовой состав функций ремиконта включает 25 алгоритмов регулирования: аналоговые и импульсные стандартные ПИД-алгоритмы, ПИД - алгоритмы с нуль - органом, с дифференцированием, с автоподстройкой; динамические преобразования (дифференцирование, интегрирование, слежение, программное задание); нелинейные преобразования (формирование кусочно-линейных функций, булевых функций, селектирование) и другие функции.

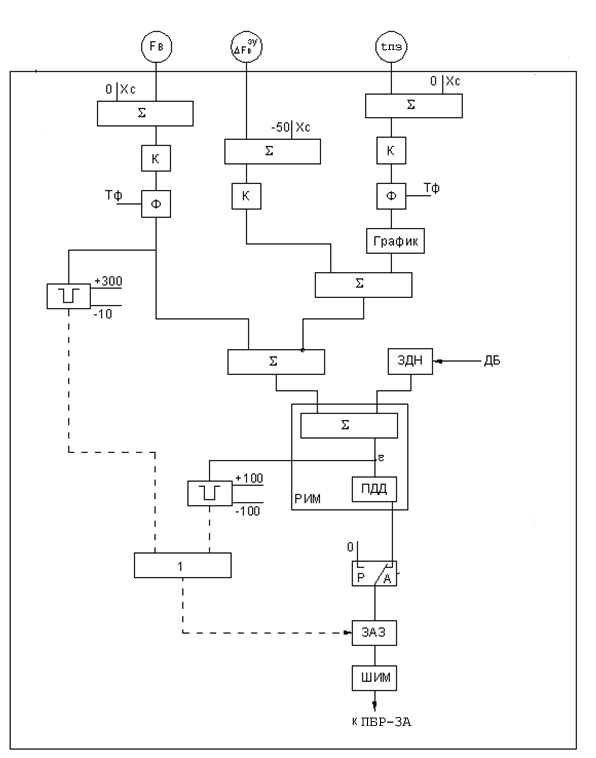

Рис.2.23. Алгоритмическая схема микропроцессорного контроллера Ремиконт-310
