6. Оформление отчета
Оформление отчета выполняется в соответствии со стандартом ТулГУ. В отчет выносится:
- постановка задачи;
- результаты, демонстрирующие работу алгоритма;
- временные диаграммы работы МПС (начальная и конечная);
- функциональные схемы МПС (начальная и конечная);
- исходный текст программы.
7. Контрольные вопросы
1. В чем заключается задача управления объектом, решаемая средствами МПС?
2. Как можно оценить качество процесса управления объектом?
3. В чем состоит особенность задачи управления объектом, решаемой в реальном времени?
4. Как можно реализовать ввод информации в МПС от множества датчиков с наибольшим быстродействием?
5. Как определяются временные задержки в МПС, возникающие при управлении объектом?
6. Какие пути имеются в распоряжении разработчика МПС, управляющей объектом, для снижения временных задержек?
7. Какие способы имеются в распоряжении разработчика МПС, управляющей объектом, для повышения точности (достоверности), надежности и безопасности?
Библиографический список
1. Токарев В.Л. Микропроцессорные системы. Уч. Пособие. – Тула: Изд-во ТулГУ, 2008. – 446 с.
2. Новиков Ю.В., Скоробогатов П.К. Основы микропроцессорной техники. – М.: ИНТУИТ.ру, 2006. – 440 с.
.
Приложение а
(обязательное)
Таблица ПА.1. Контакты разъемов Х8 и Х9 УОУ
Разъем Х8 |
Разъем Х9 |
||
Цепь |
Контакт |
Цепь |
Контакт |
A1…A15 |
A1…A15 |
|
|
A0 |
Б1 |
2 |
Б8 |
D0…D7 |
Б4…Б11 |
|
А1 |
|
Б2 |
ПЗУ6 |
А2 |
|
Б3 |
ОЗУ5 |
А3 |
INTA |
Б14 |
ОЗУ6 |
А4 |
GND |
A21, Б21, Б22 |
RDY |
А8 |
ОЗУ1 |
А17 |
HOLD |
А9 |
ОЗУ2 |
А19 |
|
А10 |
ОЗУ3 |
А18 |
|
A11 |
ОЗУ4 |
А20 |
|
A12 |
ПЗУ1 |
Б15 |
ССП |
A13 |
ПЗУ2 |
Б17 |
|
Б5 |
ПЗУ3 |
Б16 |
М1 |
Б11 |
ПЗУ4 |
Б18 |
WI |
Б16 |
ССП – строб слова состояния процессора
M1 – D5 (5-й бит слова состояния)
WI – Сигнал «ЖДУ»
Приложение б
(обязательное)
ОПИСАНИЕ УСТРОЙСТВ
Устройство ”Object-1” (рис.1) представляет собой управляемый генератор сигналов.
Рисунок 1. Общий вид устройства ”Object-1”
Устройство подключается к компьютеру с помощью USB кабеля (data-cable для мобильного телефона). Для этого необходимо подсоединить устройство к компьютеру, после чего установить драйвер, находящийся на мини-диске ”Object-1”. После данных операций наша плата будет «подключена» к одному из COM-портов компьютера.
После подключения (загорелся красный диод в верхней части корпуса, и один из зеленых диодов около кнопок выбора сигнала) можно приступать к работе с устройством: 1) читать данные (дискретные отсчеты сигналов, вырабатываемые устройством (выбор типа сигнала осуществляется с помощью кнопок 1-5); 2) управлять устройством, посылая ему команды. Устройство посылает отсчет сигнала в порт при получении прерывания от кнопки (располагается в верхней части, рядом с красной кнопкой) или специальной команды «AT», отправленной в COM порт. После отсылки данных можно просто считать результат из порта. Также можно отслеживать работу АЦП в реальном времени. Для этого существует команда «ATRM1». Выход из режима реального времени происходит по получению прерывания от кнопки.
Устройство генерирует аналоговые сигналы 5 видов (см. рис.2), которые на выходе зашумляются, затем оцифровываются и передаются на компьютер.
Рисунок 2. Виды генерируемых сигналов
Для выбора одного из видов сигнала имеется панель с 5 кнопками, и 5 светодиодов, указывающих, какой тип был выбран. Для начала процесса оцифровки и соответственно передачи на компьютер имеется кнопка в верхней части корпуса, рядом с ней располагается красный светодиод, который горит, когда идет процесс обработки.
Устройство ”Object-1” подключается к питающей сети с напряжением 220В через блок питания, от мобильного телефона Nokia. При этом напряжение на самой плате составляет +5В.
Устройство ”Object-2” (рис.3) представляет собой управляемую динамическую систему.
Рисунок 3. Общий вид устройства ”Object-2
Состояние происходящего в ”Object-2” процесса отображается в доступных для измерения сигналах. В целом, функционирование устройства описывается уравнениями
(1)
(2)
Первое
уравнение описывает динамический
процесс в системе, второе – изменение
выходных переменных. Здесь: s=[s1,s2,s3]т
– трехмерный вектор состояния
системы; u – двухмерный
вектор управляемых входных переменных;
f=[u1,u2]т
– двухмерный вектор неуправляемых
входных переменных; w=[w1,w2]т
– двухмерный вектор случайных возмущений
y – выходная измеряемая
переменная; v – переменная,
отображающая погрешности измерений;
индекс k – целочисленная
переменная – дискретное время:
,
где - интервал
дискретизации.
Относительно
случайных переменных w1,w2
известно, что распределение их
значений подчиняется равномерному
закону, а переменная - нормальному закону
Перед запуском модели пользователем задаются значения матриц A, B, C, H и начальный вектор S0. После каждой итерации значение Y выдается на компьютер. Размерности данных матриц: A – 3x3; B – 3x2; С – 3x2; H – 1x3.
Для включения устройства ”Object-2” в систему необходимо выполнить следующее:
Подключить к порту USB устройства один конец кабеля, а к компьютеру – другой. При этом должны загореться оба светодиода на верхней крышке устройства;
В появившемся предложении операционной системы на установку драйверов выбрать «Установка из указанного места», выбрать файл драйвера в соответствии с операционной системой из каталога Drivers;
При корректной установке драйвера, оранжевый светодиод Link должен погаснуть;
Запустить приложение пользователя;
Выбрать номер порта, который можно узнать в «Диспетчере устройств» и нажать соединение.
Затем необходимо ввести исходные матрицы и нажать «загрузка»
Потом необходимо ввести итерационные данные и нажать «Итерация».
Обмен данными между устройством и компьютером производится по USB- интерфейсу.

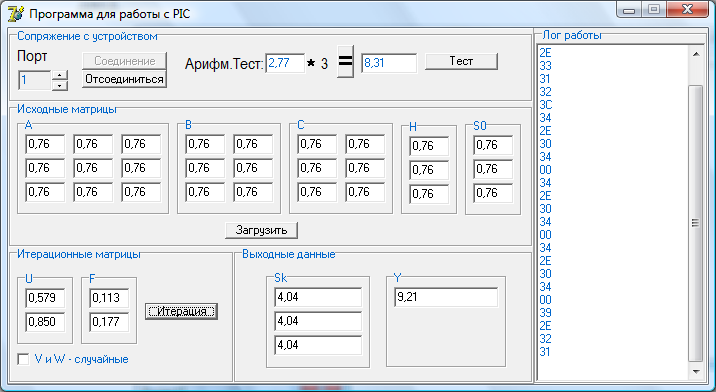

Рисунок 4. Результат работы программы

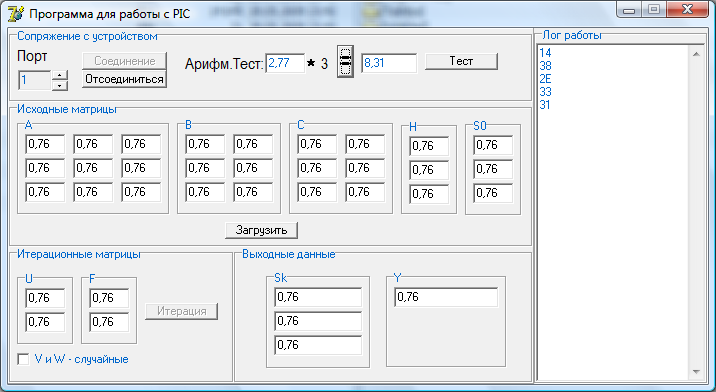

Работоспособность устройства определяется тестированием. Запускается тестовый пример, как показано на рис. 5.
Рисунок 5. Тестирование устройства
