Введение

Настоящее руководство по эксплуатации предназначено для ознакомления с устройством, принципом действия и правилами эксплуатации анализатора жидкости типа ЭКСПЕРТ - 001.

1.Описание и работа

1.1. Назначение и область применения

Анализаторы могут использоваться в химико-технологических, агрохимических, экологических и аналитических лабораториях промышленных предприятий, научно-исследовательских учреждений, органах контроля, инспекции и надзора для анализа природных и сточных вод, технологических растворов и водных экстрактов проб растительной и пищевой продукции. Анализаторы могут применяться в промышленных, лабораторных и полевых условиях.

1.2. Устройство анализаторов

Конструктивно анализаторы состоят из измерительного преобразователя ИП и первичных преобразователей. Измерительный преобразователь ИП выполнен на микропроцессоре с автономным питанием и цифровой или графической индикацией результатов измерений на ЖК-дисплее. В память ИП введены параметры для 29 ионов, но по каждому из них сохраняются последние результаты градуировки.

Органы управления анализатором и цифровой дисплей расположены на лицевой панели прибора. Органы управления и элементы внешних электрических соединений анализаторов имеют соответствующие надписи.

Внешний вид первичного преобразователя приведен на рис.1.

Рис.1. Внешний вид измерительного преобразователя в портативном (слева) и стационарном (слева) исполнениях.

На задней стенке ИП в зависимости от модификации и исполнения расположены разъемы для подсоединения первичных преобразователей, внешнего источника питания, компьютера. Назначение разъемов приведено в табл. 1.

Таблица 1.

Разъем	Назначение
ПИТ	для подсоединения внешнего источника питания
ИЗМ	для подсоединения ИЭ
ВСП	для подсоединения ЭСр
Т	для подсоединения температурного датчика
О2	для подсоединения амперометрического датчика растворенного в воде кислорода
ЭВМ	для подключения к компьютеру (связь по каналу RS 232)
КОМ	для подключения коммутатора

На нижней стенке ИП расположен отсек с крышкой для элементов питания (в батарейном варианте)., либо нижняя стенка должна быть без отсека (в варианте со встроенным аккумулятором).

1.3.Структурная схема измерительного преобразователя

Работа анализаторов при измерении рХ (рН) основана на преобразовании ЭДС электродной системы и других источников э.д.с. в пропорциональное по величине напряжение, преобразуемое в дальнейшем в цифровой код и аналоговый выходной сигнал.

Математические преобразования и другие функции выполняются микропроцессором, являющимся основным компонентом электронной схемы анализаторов

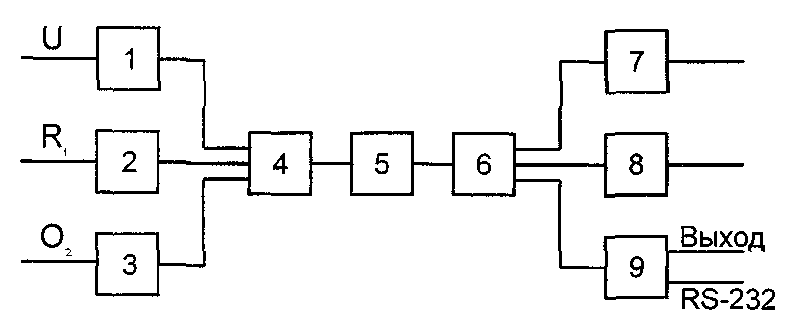

Структурная схема измерительного преобразователя приведена на рис 2.

Рис. 2. Структурная схема измерительного преобразователе

1. Усилитель входной.

2. Схема измерения температуры.

3. Схема измерителя концентрации кислорода.

4. Коммутатор переключения режимов.

5. Аналого-цифровой преобразователь.

6. Микропроцессорная схема.

7. Контроллер дисплея.

8. Блок управления.

9. Схема формирования выходных сигналов.
