Практическое занятие №4
Расчет такелажной оснастки и подбор тягового механизма
Оборудование со склада подают на площадку для укрупнительной сборки и к месту монтажа автотранспортом или на специальных санях, реже - на стальном листе, имеющем отгиб, с помощью трактора или
Для перемещения оборудованная внутри цеха или отделения применяют специальные тележки грузоподъемностью от 0,5 до 3 т с гуммированными колесами. Тележки передвигают вручную, а при большой нагрузке - погрузчиками или лебедками. От площадки для укрупнительной сборки или со склада оборудование перемещают к месту установки автопогрузчиком или гусеничным краном либо при помощи тракторов или лебедок.
Тяговое усилие, необходимое для перевозки тяжеловесного оборудования, а также подтаскивания его лебедкой (в Н)
P = Q*f (4.1)
где Q - масса груза, включая сани или лист (Н); f - коэффициент трения скольжения.
Тяговое усилие при перевозке с подъемом более 150
Р = Q* (sinα + f* cosα), (4.2)
где α - угол подъема, рад (град).
При угле α<1 5 Значение cosα близко к 1 и формула (2) может быть упрощена:
P=Q*(sinα+f). (4.3)
В виду того что коэффициент трения покоя в среднем в 1,5 раза больше коэффициента трения движения, расчетное тяговое усилие необходимо увеличить на 50% при сдвиге груза с места:
Рсдв = 1,5Р (4.4)
Значение коэффициента f зависит от материала соприкасающихся поверхностей. Так, при поверхностях сталь по бетону f = 0,45, сталь по стали f = 0,15, дерево по бетону f = 0,5.
При перемещении оборудования на катках из труб необходимое тяговое усилие определяют по следующим формулам:
по горизонтальной поверхности
P = Q*(K1+K2)/d (4.5)
по наклонной поверхности (>15)
где d - диаметр катков, см; K1 и К2 - коэффициенты трения качения соответственно между поверхностью качения и катками и между катками и грузом ( др стали по бетону 0,06; для стали по стали 0,05; для стали по дереву
0,07).d =6 cм
При угле α< 15 тяговое усилие Р= Q*[ sina+ (K1+K2)]/d . (7)
По найденным усилиям Р рассчитывают тяговый канат или полиспаст и поддбирают тяговый механизм.

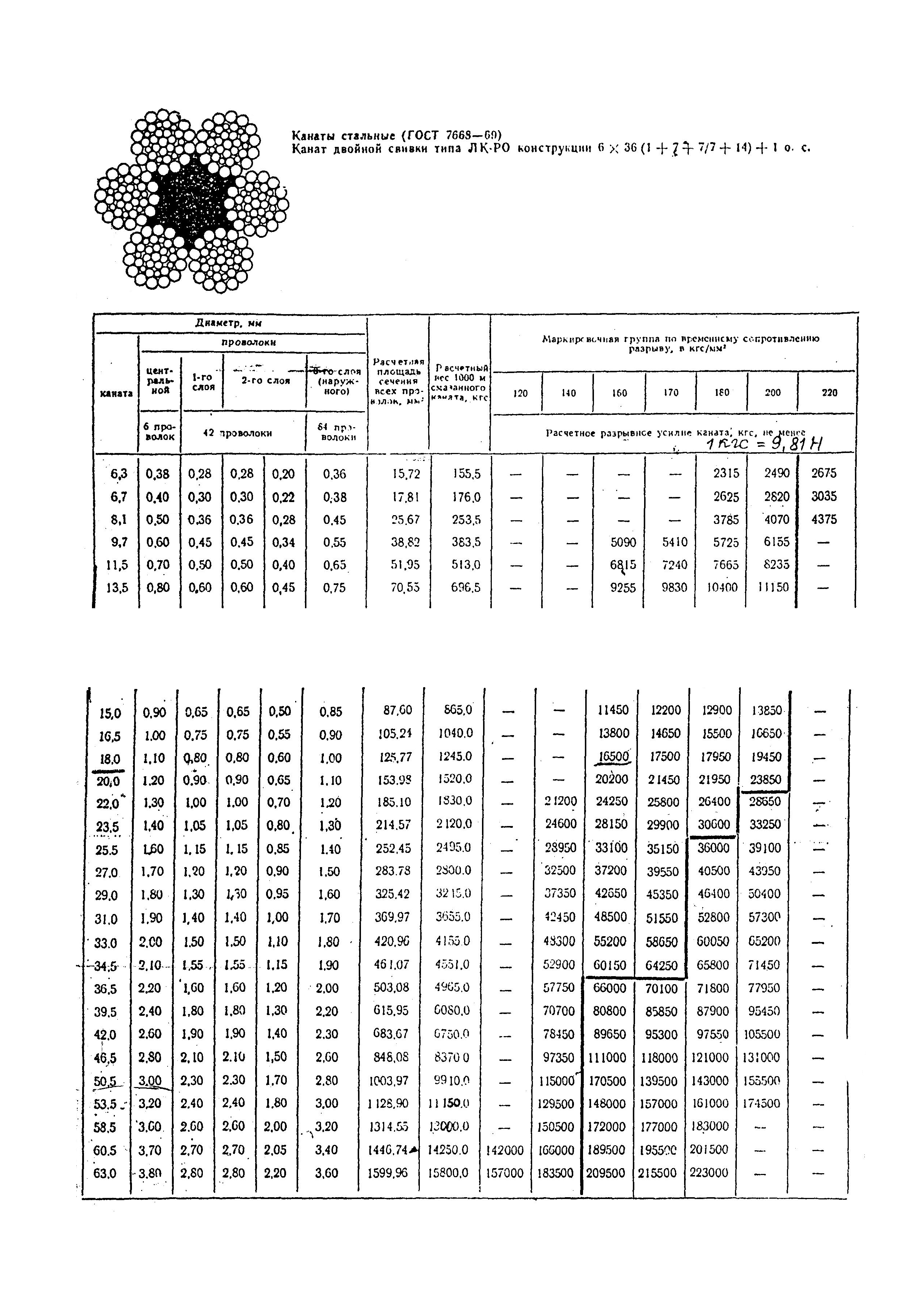

Стальные проволочные канаты такелажных средств выбирают по расчетному разрывному усилию (кH), определяемому по формуле:
Rт=S*Кз, (8)
где S - наибольшее растягивающее усилие в ветви или витке каната с учетом КПД и неравномерности распределения нагрузки при совместной работе нескольких такелажных средств ( например полиспастов S = Р); Кз - коэффициент запаса прочности ( для канатов монтажных лебедок и полиспастов Кз = 4).
Характеристика электрических реверсивных однобарабанных лебедок
Задание
Определить тяговое усилие, необходимое для подтаскивания оборудования и для перемещения оборудования на катках изтруб
Выбрать канат для электрической монтажной лебедки.
Выбрать электрическую лебедку.
Варианты выполнения работы
Таблица 4.1
№ |
Q,т·c |
α(град) |
№ |
Q,т·c |
α(град) |
1 |
2,8 |
20 |
14 |
5,2 |
22 |
2 |
6,2 |
18 |
15 |
4,9 |
16 |
3 |
3,3 |
25 |
16 |
5,0 |
20 |
4 |
5,9 |
10 |
17 |
4,1 |
30 |
5 |
2,8 |
30 |
18 |
3,2 |
28 |
6 |
4,0 |
26 |
19 |
4,7 |
16 |
7 |
3,5 |
20 |
20 |
5,1 |
23 |
8 |
4,2 |
24 |
21 |
3,8 |
18 |
9 |
6,4 |
17 |
22 |
5,4 |
10 |
10 |
4,5 |
28 |
23 |
4,3 |
20 |
11 |
3,9 |
16 |
24 |
3,6 |
30 |
12 |
2,1 |
30 |
25 |
5,3 |
25 |
13 |
3,0 |
25 |
26 |
6,0 |
20 |
