142. Выбор режима работы кнс

Под режимом работы понимается производительность КНС и развиваемое давление. Производительность в основном выбирается на основании данных проекта разработки,с учетом приемистости отд-й нагнет. скв.

Рзак выбирается с учетом потерь давления при транспорте воды и требуемого давления для обеспечения приемистости.

Обычно, к одному водоводу стремятся подключать скв с одинаковым Рзак, в противном случае производят регул-ся Рзак сменными штуцере

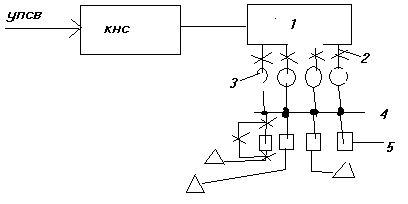

1 -приемный коллектор 2Гребенка 3 счетчики(СДВ)-при работе счетчика происходит генерация электр импульсов, частота котор» произв-ти. 4 дренажная труба, 5 штуцер 6-нагнтат скв-а.

Регулирование режима работы КНС может выполнено след. способами

Путем изменения Рзак воды сменными штуцерами.

За счет частоты вращения вала приводного электродвигателя

за счет изменения объема закачки жидкости в скв

Причины аварий:

- Напряженный режим работы всей системы ППД (высокое Р)

- Корроз-я актив. сточных вод

- Низкое качество материалов из к-х изготовляются тр-ды

- образование отложений не орг.солей, особенно в зоне расположения штуцеров

- образование различных отложений (парафин, за счет сод-я нефти, мех. примесей)

- выход из строя насосных установок (нарушение соосности вала)

Методы предупреждения

Осуществление системы контроля за работой КНС, водораспределительных пунктов и вводов

Диагностирование механической прочности всей системы за счет применения дефектоскопии, рентгеноструктурого анализа и анализа проб мет.

Применение спец покрытий.

Улучшение физ-хим св-в перкачивающих вод, а именно: ингибирование воды, добавка бактерицидов, реагентов-модификаторов

143 Конструкция скв, режимы газовых скв.

Устьевая арматура: аналогична фонтанной скв., только рассчитана на более высокие давления. Состоит из: фонтанной елки (крестовикого или тройникового типа), колонной головки, трубной головки. 7 типов. Р макс 100 МПа.

Подземное оборудование:

промывочный или циркуляционный клапан, предназначен для промывки ствола скв. в процессе ее эксплуатации без подъема жидкости

ингибиторный клапан – наход-ся над спец. полостью и по принципу струйного насоса дозируют ингибитор в газовый поток .

1-ниппель, предназначен для установки приборов и проведения термодинамических исследований

2- клапан-отсекатель, предназначен для оключения пласта в процессе проведения КРС с предварительным глушением скв. клапан-отсекатель, предназначен для оключения пласта в процессе проведения КРС с предварительным глушением скв.

3- сливной клапан, аналогичен клапану ЭЦН

4- пакер-разобщитель

Р ежимы газовых скв так же как и нефтяных выбираются по индикаторным линиям, при условии:

а) исключения поступления на забой скв песка

б) -\\ -\\\ -\\ -\\ воды.

Для рыхлых пород применяют режим макс. допустимой депрессии (при котором не происходит интенсивного выноса песка) или режим макс градиента давления на стенки скв.

Режим безгидратной эксплуатации. при низких Рпл в ПЗП могут образоваться гидраты, это наблюдается при высоких депрессиях, ск-ть движения газа увеличивается, температура понижается.

Режим заданного давления на устье. Такой режим поддерживается исходя из необходимого Р на устье для транспорта газа по магистральному газопроводу.

Режим заданного дебита во времени- применяется на м\р (небольших) когда пробуренное число скв превышает потребное кол-во

Режим допустимых скоростей в колонне НКТ. При добыче газа с агрессивными компонентами (СО2) при превышении скор-ти дв-я выше определенной величины начинается резкое эрозийное-коррозионное разрушение НКТ

Режим предельного безводного дебита.
