2. Котрольные задания Задача 1
В электрической цепи (рис.1) при включении рубильников согласно данным табл.2 определить токи на участках цепи в ветвях и неразветвленной цепи. Построить векторную диаграмму токов и напряжения. Параметры схемы приведены в табл.1.
Таблица 1 Таблица 2
Номер строки |
Сопротивление R, Ом |
Сопротивление X, Ом |
Напряжение U, В |
|||
1 |
60 |
40 |
127 |
|||
2 |
150 |
110 |
220 |
|||
3 |
200 |
180 |
380 |
|||
4 |
300 |
200 |
660 |
|||
5 |
20 |
30 |
36 |
|||
6 |
100 |
12 |
24 |
|||
7 |
80 |
60 |
127 |
|||
8 |
100 |
120 |
220 |
|||
9 |
250 |
150 |
380 |
|||
0 |
15 |
10 |
36 |
|||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
Номер строки |
Номер включенных рубильников |
||
1 |
P1 |
P2 |
P5 |
2 |
P2 |
P3 |
P5 |
3 |
P3 |
P4 |
P5 |
4 |
P1 |
P4 |
P5 |
5 |
P2 |
P4 |
P5 |
6 |
P1 |
P3 |
P5 |
7 |
P1 |
P7 |
P5 |
8 |
P3 |
P6 |
P5 |
9 |
P4 |
P7 |
P5 |
0 |
P2 |
P7 |
P5 |

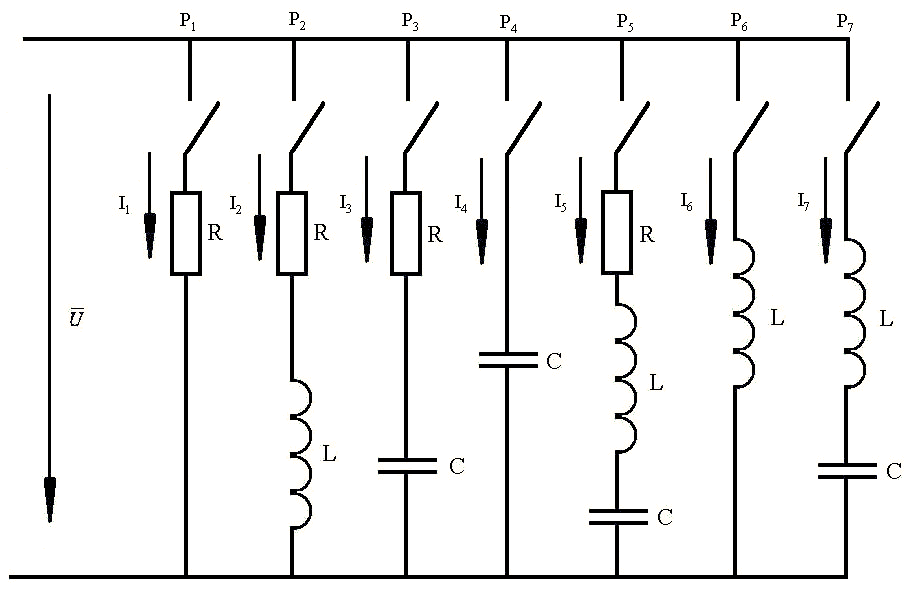

Рисунок 1. Электрическая цепь переменного тока
Задача 2
В данной электрической цепи (рис.2) любым способом найти действующие значения токов и напряжений на всех участках цепи, расставить направление токов в ветвях. По результатам расчета построить векторную диаграмму. Параметры схемы приведены в табл.3.
Таблица 3
Номер строки |
Источники энергии |
Параметры элементов |
|||
Напряжение U, В |
Частота f, Гц |
Сопротивление R, Ом |
Индуктивность L, мГн |
Емкость С, мкФ |
|
1 |
660 |
50 |
295 |
940 |
10,8 |
2 |
380 |
50 |
170 |
541 |
18,7 |
3 |
220 |
400 |
78 |
31 |
5,12 |
4 |
127 |
57 |
50 |
181 |
56 |
5 |
42 |
50 |
19 |
60 |
169 |
6 |
42 |
400 |
15 |
6 |
26,8 |
7 |
127 |
400 |
45 |
18 |
8,9 |
8 |
220 |
200 |
55 |
44 |
14,5 |
9 |
380 |
200 |
95 |
76 |
8,4 |
0 |
660 |
200 |
163 |
131 |
4,8 |
Рисунок 2. Варианты схем к задаче 2
