38. Тактико-технічні характеристики автоматичного гранатомету агс-17. (стор 105).
АГС-17 призначений для знищення живої сили противника, що розташована як відкрито, так і за зворотними схилами висот й іншими перешкодами, настильною та навісною стрільбою. Гранатомет вигідно поєднує властивості мінометів – спроможність вести навісний вогонь і характеристики автоматичних гармат – високий темп стрільби, а легкість, маневреність станкових кулеметів. АГС має високу ефективність при накритті площинних, незахищених цілей і скупченої живої сили.
Рис. 1. Стрічка, коробка, 30-мм постріл ВОГ-17М, автоматичний гранатомет станковий АГС-17
Таблиця 1.
Характеристики автоматичного гранатомета АГС-17
Показники |
Значення |
Калібр, мм |
30 |
Маса гранатомета без стрічки, кг |
18 |
Маса станка, кг |
12 |
Маса стрічки з 29 пострілами, кг |
14,5 |
Маса гранатомета зі стрічкою на станку, кг |
44,5 |
Маса прицілу, кг |
1 |
Початкова швидкість гранати, м/с |
185 |
Дульна енергія, Дж |
4791 |
Режим вогню |
безперервний |
Темп стрільби регулюється, постр./хв |
від 50-100 до 400 |
Прицільна далекість, м |
1700 |
Мінімальна далекість навісною стрільбою, м |
1000 |
Найбільша висота траєкторії, м |
905 |
Далекість прямого пострілу по цілі висотою 2м, м |
250 |
Обслуга, осіб |
2 |
30-мм постріл ВОГ-17М зі скалковою гранатою призначено для стрільби зі станкового гранатомета АГС-17 по живій силі маса пострілу, кг |
0,348 |
довжина, мм |
0,138 |
маса гранати, кг |
0,28 |
маса вибухового заряду, кг |
0,036 |
максимальна далекість лету, м |
1730 |
температура експлуатації, °С |
–40 … +50 |
39. Тактико-технічні характеристики танку т-64бв. (стор 106).
Основний бойовий танк Т-64БВ (рис. 2.84) розроблено на базі Т-64Б, він відрізняється посиленим протирадіаційним захистом і наявністю динамічного захисту в блочному навісному варіанті. Тактико-технічні характеристики Т-64БВ подано у табл. 1.
|
|
|
|
|
|

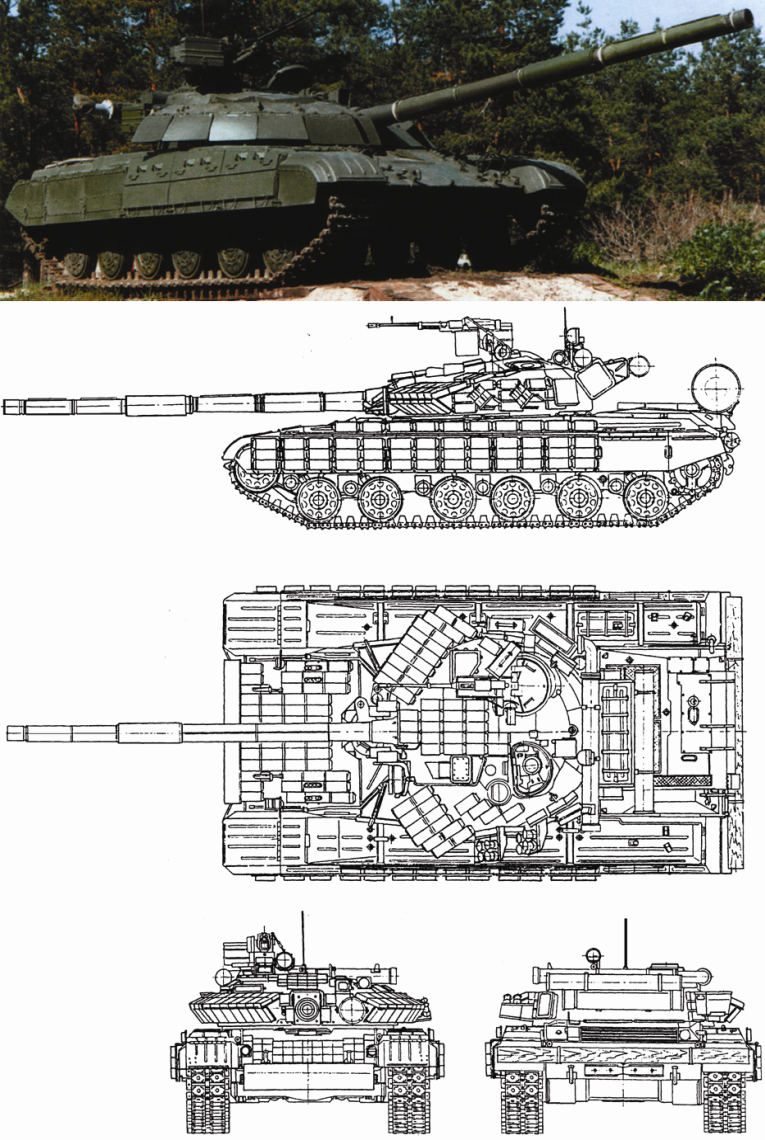

Рис. 1. Основний бойовий танк Т-64БВ
Таблиця 1.
Тактико-технічні характеристики Т-64БВ
Технічні параметри |
Значення технічних параметрів |
Рік виготовлення |
1984–1987 |
Вага, т |
42,5 |
Екіпаж, осіб |
3 |
Габаритні розміри, мм – довжина – ширина – висота |
9225 3600 2172 |
Озброєння: – гармата – пускова установка, мм – спарений кулемет (ПКТ), мм – зенітний кулемет (НСВТ), мм |
125 7,62 12,7 |
Броня, мм |
20…450+ДЗ |
Потужність двигуна, к.с. |
700 |
Швидкість максимальна по шосе, км/год |
60,5 |
Швидкість максимальна по ґрунту, км/год |
40–45 |
Запас ходу, км |
до 600 |
