Вопрос 32

В основе тахеометрической съемки лежит идея определения про­странственного положения точки местности одним наведением зри­тельной трубы прибора на рейку, установленную в этой точке. Так, положение точек К к N (рис. 90) над условной горизонтальной пло-скостью Р, проходящей через ось вращения трубы прибора, опреде­ляется измерением: 1) полярных углов Р_ь и р₂, отсчитываемых от стороны АВ съемочного обоснования; 2) горизонтальных расстояний d_x и d₂ между точками и вертикальной осью прибора; 3) превышения точек h_x и h₂ над плоскостью Р.

Величины й_ъ d₂, h_x, и h₂ могут быть получены непосредственно с помощью автоматических приборов, называемых тахеоме­трами. Тахеометрическая съемка может выполняться и теодо­литом. В этом случае d_x и d₂ получаются по результатам измерений

соответствующих расстояний ни-N тяным дальномером, а превыше- ^Ния ^i ^и ^г — тригонометриче- / \fi₂ ским нивелированием с исполь-

'--* зованием вертикальных углов v_x

и v₂.

Таким образом, тахеометриче­ская съемка объединяет в себе два процесса: съемку ситуации и съемку

В настоящее время тахеометри­ческая съемка производится преи­мущественно тахеометрами. В нашей стране предусмотрен выпуск

четырех типов этих приборов: 1) тахеометр электрооптический ТЭ; 2) тахеометр ТД с авторедукционным дальномером двойного изобра­жения; 3) тахеометр номограммный ТН; 4) тахеометр внутрибазный ТВ. Наиболее совершенным и точным прибором является тахеометр ТЭ с автоматической регистрацией результатов угловых и линейных измерений на табло и на перфоленте в условном коде. Тахеометр ТЭ обеспечивает измерения расстояний до 2 км с точностью, не меньшей 2 см на 100 м; точность измерения горизонтальных и вертикальных углов характеризуется средними квадрэтическими погрешностями соответственно 3" и 5"Редукционный тахеометр ТД позволяет автоматически опреде­лять горизонтальные проложения линий d с точностью 1/5000 и пре­вышения h с точностью 4 см на каждые 100 м расстояния.

Тахеометр ТН предназначен для непосредственного определения горизонтальных проложений и превышений по вертикальной рейке при помощи номограмм, нанесенных на вертикальном круге и види­мых в поле зрения трубы прибора.

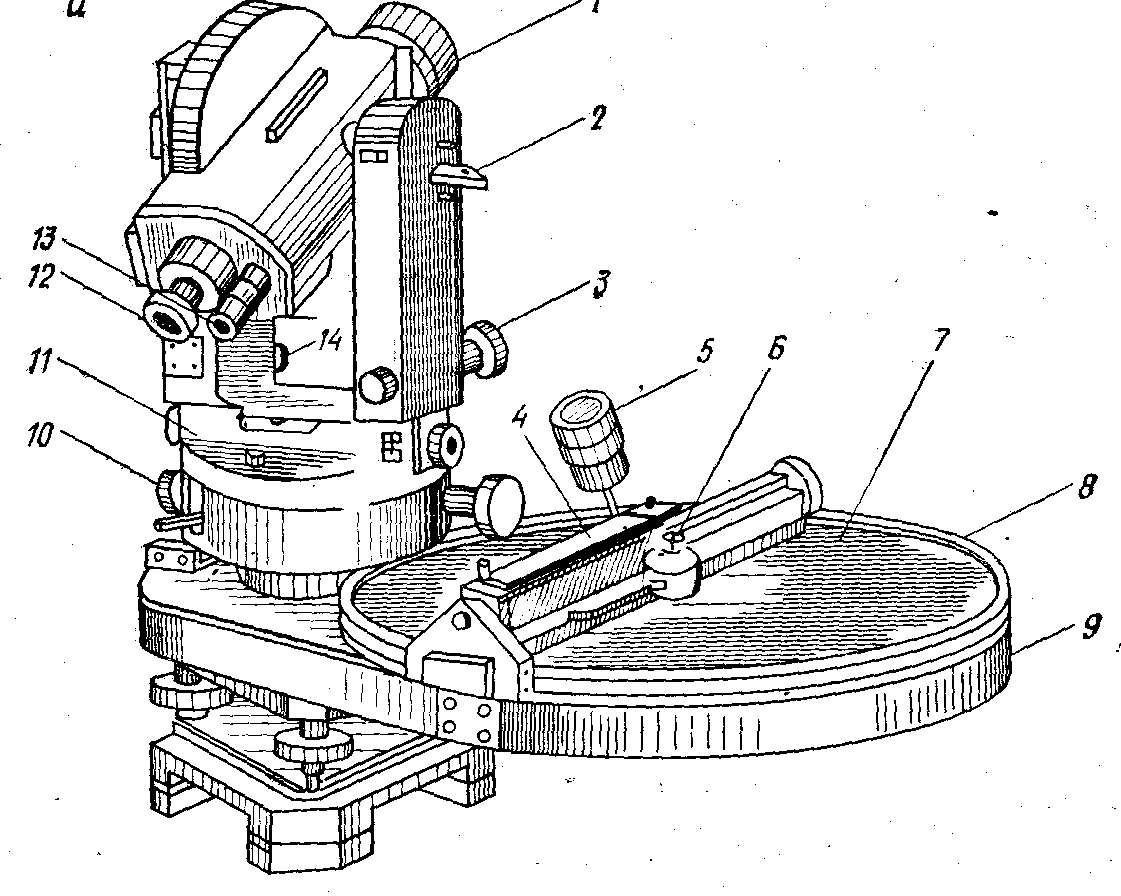

а — общий вид: / — объектив, 2 — рычаг закрепления трубы, 3 — наводящий винт трубы, 4 — масштабная линейка, 5 — лупа для рассматривания делений линейки, 6 — приспособ* ление для накалывания точек, 7 — астролон, 8 — вращающаяся деталь столика, 9 — столик, 10 — закрепительный винт алидады, 11 — цилиндрический уровень, 12 — окуляр зритель­ной трубы, 13 — окуляр отсчетного микроскопа, 14 — наводящий винт для приведения пу-. зырька уровня вертикального круга в нуль-пункт; б — поле зрения зрительной т рубы: 1 — основная кривая, 2 = кривые превышений, 3 ~- кривая горизонтальных положений

Конструкция внутрибазного тахеометра ТВ позволяет измерять расстояния до 60 м с погрешностью 1 : 1000 без использования рейки путем наведения зрительной трубы на местные предметы. Превыше­ния определяются тригонометрическим нивелированием при точности измерения-уГОризонтальных и вертикальных углов соответственно 45'^! и 60". h^j)

Создание съемочного обоснования для тахеометрической съемки осуществляется одновременно со съемкой ситуации и рельефа. У Пункты тахеометрического хода_выбираются /по возможности на возвышенных местах с хорошим круговым обзором и закрепляются"" кольями. На_каждой станции, хода измеряют полным приемом гори­зонтальные углы между направлениями на смежные пункты и дважды — в прямом и обратном направлениях — превышения и го­ризонтальные проложения по каждой стороне хода. При работе с тео-" долитом измеряются также вертикальные углы; в этом случае превы­шения и горизонтальные проложения вычисляют на микрокальку­ляторах или по.специальным таблицам. Закончив наблюдения на смежные пункты хода, ориентируют ш=_ ризонтальныи круг тахеометра на передний пункт и вращением али­дады наводят трубу на рейку, устанавливаемую последовательно в характерных точках рельефа--*--ситуации — реечных точках^ При этом берут отсчеты по горизонтальному кругу тахеометраТй по кри­вым номограмм, определяя таким образом плановое положение каж­дой реечной точки и ее превышение над данной станцией. После съемки 15—20 реечных точек контролируют ориентирование лимба" прибора повторным наведением его зрительной трубы на передний пункт; расхождение g первоначальным отсчетом не должно превы­шать 2', Все результаты измерений записывают в журнал; одновре­менно g заполнением журнала ведут абрис — схематический чертеж расположения реечных точек, снятых с данной станции. На абрисе стрелками показывают направление скатов и обозначают пунктиром контуры ситуации Обработка результатов тахеометрической съемки включает в себя следующие этапы: 1) вычисление координат и отметок пунктов тахео­метрических ходов; 2) вычисление отметок реечных точек; 3) построе­ние плана тахеометрической съемки.

При производстве вычислений пользуются следующими форму­лами допустимых невязок;

угловой невязки /р = l'j/^n_lt где п_х — число углов хода,

невязки в периметре f_s = S/(400 -\fn),

невязки в превышениях хода /_Л= 0,04/Sy^n (см), где п — число сторон хода, S — длина хода, в (м).
