Раздел 1. Краткая характеристика опасности технологического блока № 4.
1.1.Энергетические показатели взрывоопасности
- Категория опасности блока - II
- Общий энергетический потенциал – Е = 2,158 х 108 кДж
- Оотносительный энергетический потенциал – Q = 36,3
- приведенная масса опасного вещества, участвующего во взрыве – 4691,0 кг
- Радиусы зон разрушения (воздушной ударной волной при взрыве):
а) полного разрушении - R1 = 40,1 м
б) cильного разрушения - R2= 59,1 м
в) cреднего разрушения - R3 = 101,4 м
г) слабого разрушения - R4 = 295,7 м
д) зона расстекления - R5 = 591,4 м
1.2. Основные факторы опасности блока
Давление Р = 0,5÷0,8 МПа (5,0÷8,0 кгс/см2)
Температура Т = 35÷130ºС
Основной опасностью технологического блока № 4 – узла стабилизации абсорбента-олигомеризата является наличие в нем газообразной и сжиженной ИБФ, которая относится к сжиженным углеводородным газам и олигомеризату, который является легковоспламеняющейся жидкостью, находящихся под избыточным давлением, что создает опасность выброса СУГ и ЛВЖ на наружную установку и в помещение насосной при разгерметизации оборудования
1.3. Определение вероятных сценариев возникновения и динамики развития аварийных ситуаций
1.3.1. Уровни развития аварий
- Уровень “А” характеризуется возникновением и развитием аварийной ситуации в пределах одного блока без влияния на смежные блоки.
- Уровень “Б” характеризуется развитием аварийной ситуации с выходом за пределы блока и возможным продолжением её в пределах технологической установки или цеха.
- Уровень “В” характеризуется развитием аварии с возможным разрушением смежных технологических блоков.
1.3.2. Возможные аварийные ситуации
Уровень развития аварии “А”:
- Коррозионный, механический износ, повреждение аппаратуры, трубопроводов |
А-2.0.0 |
- Разгерметизация аппаратуры, трубопроводов |
А-2.1.0 |
- Выброс продукта из аппаратуры и трубопроводов |
А-2.2.0 |
- Пожар |
А-2.2.1 |
- Образование взрывоопасного облака |
А-2.3.0 |
- Взрыв газовоздушной смеси на наружной установке |
А-2.4.0 |
- Разрушение аппаратуры, коммуникаций, сооружений блока |
А-2.6.0 |
При возникновении стадий развития аварий А-2.2.1, А-2.3.0, А-2.4.0, А-2.6.0 ситуация переходит на уровень развития аварий “Б”.
Уровень развития аварий “Б”:
- Выброс углеводородов из аппаратуры |
Б-1.0.0 |
- Образование взрывоопасного облака |
Б-1.3.0 |
- Пожар |
Б-2.1.1 |
- Взрыв облака в незамкнутом пространстве |
Б-1.4.0 |
Раздел 2. Аппаратурное оформление блока № 4
2.1. Принципиальная технологическая схема блока и план расположения оборудования

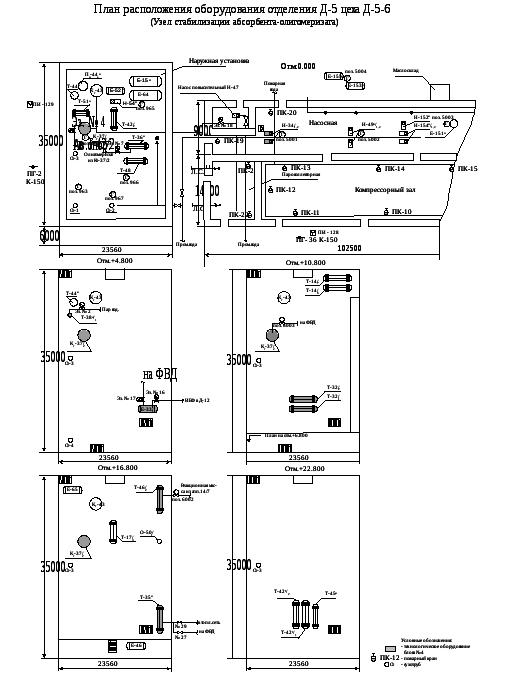

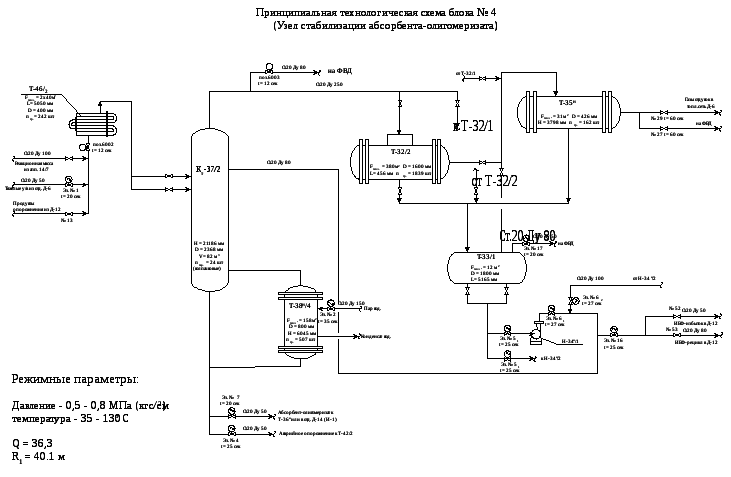

Принципиальная технологическая схема блока № 4 представлена на стр.69. План расположения оборудования блока № 4 представлен на стр.70.
Ситуационный план поражения тепловым излучением при пожаре разлития для блока № 4 представлен на стр. 72.
Экспликация оборудования
№ п/п |
№ поз. |
Наименование |
Кол-во |
Примечание |
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
1 |
Кт-37/2 |
Колонна ректификационная |
1 |
|
2 |
Т-46/2 |
Теплообменник |
1 |
|
3 |
Т-38н/4 |
Кипятильник |
1 |
|
4 |
Т-32/1,2 |
Конденсатор |
2 |
|
5 |
Т-35н |
Конденсатор |
1 |
|
6 |
Е-33/1 |
Емкость |
1 |
|
7 |
Н-34н/1,2 |
Электронасос |
2 |
|
|
|
|
|
|
|
|
|
|
|
Ситуационный план поражения тепловым излучением при пожаре разлития для блока № 4
Краткое описание сценария аварии:
Сценарий – пожар разлития при полной разгерметизации колонны
поз. Кт -37/2 (выброс жидких углеводородов, образование разлития с последующим пожаром) на наружной установке.
Основные исходные данные:
Основной поражающий фактор – тепловое излучение от пожара разлития 9,1 т ЛВЖ.
Величины зон действия поражающих факторов:
Зона действия поражающего фактора – пожара разлития находится в пределах площади железобетонного обвалования (35м2) под колонной поз.
Кт – 37/2, теплового излучения – наружная установка.
