План локализации и ликвидации аварийных ситуаций уровень”б”

Наименование, уровень и место аварийной ситуации

Опознавательные признаки аварийной ситуации

Оптимальные способы противоаварийной защиты (ПАЗ)

Технические средства (системы) противоаварийной защиты, применяемые при локализации аварийной ситуации (ПАЗ)

Исполнители и порядок их действия

1

2

3

4

5

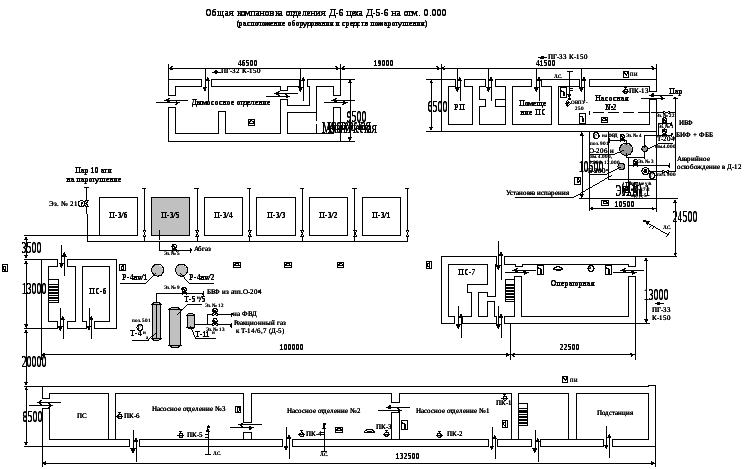

I. ОТДЕЛЕНИЕ Д-6

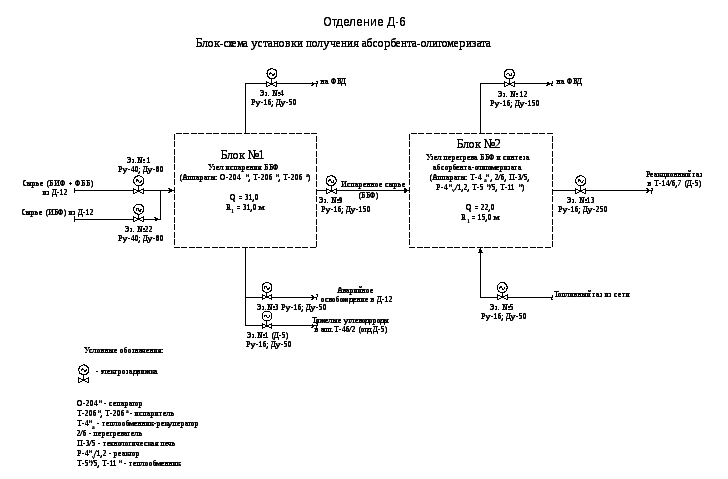

Технологический блок № 1. Узел испарения бутан-бутиленовой фракции ББФ

Технологический блок № 2. Узел перегрева бутан-бутиленовой фракции (ББФ) и синтеза

абсорбента-олигомеризата.

Б-1.0.0. Выброс углеводородов из аппаратуры.

Б-1.3.0. Образование взрывоопасного облака.

1. Посторонний шум, свист;

2. Запах углеводородов;

3. Резкое снижение давления на установке испарения или в реакторах синтеза абсорбента-олигомеризата;

4. Срабатывание сигнализаторов довзрывных концентраций:

- (поз. 900, 901 – на установке испарения;

- поз. 909÷912 – в контактной галле-

1. Перекрыть аварийный участок ближайшими запорными арматурами.

2. Прекратить прием сырья из отделения Д-12 на установку испарения;

3. Закрыть пар в аппарат поз.

Т-206^н;

4. Аппараты поз. Т-206^н, О-204^н освободить в отделение Д-12 по линии аварийного освобождения.

Кнопки управления электрозадвижками Эз.№1, Эз.№2, эз.№4, Эз.№5,

Эз.№ 6, Эз.№ 7, Эзэ№ 8, Эз.№ 9. Эз.№12, Эз.13, Эз.№21, Эз.№22 находятся на щите управления в операторной.

Кнопки включения АВС находятся в контактной галерее у входа в это помещение со стороны операторной.

1.Первому заметившему:

- окриком предупредить всех находящихся на установке. Сообщить начальнику смены.

2. Начальнику смены сообщить:

- по телефону 43-83 начальнику цеха;

- по телефонам 05, 43-89, 43-90, 44-82 диспетчеру завода;

Далее диспетчер производит оповещение согласно схеме.

3. Начальник смены до прибытия ответственного руководителя руководит работами по локализации и ликвидации аварийной ситуации.

Надеть всем противогазы. Удалить людей из загазованной зоны через кратчайшие пути. Если есть пострадавшие оказать первую доврачебную помощь.

Продолжение таблицы 4

1

2

3

4

5

рее;

- поз. 501 – на наружной установке).

Давление из них стравить на ФВД;

5. Закрыть подачу реакционного газа и бутан-бутилено-вой фракции в отделение Д-5;

6. Реакторный блок перевести на азот;

7. Давление с уз-

В составе не менее двух человек проверить отсутствие людей в загазованной зоне.

Дать указание:

- на останов отделения Д-5;

- колонны поз. Кт-37/2, Кт-43 перевести на режим «горячей циркуляции».

- выставить посты для оцепления аварийной зоны.

- встретить прибывшие аварийные службы и ознакомить с обстановкой.

лов синтеза и утилизации тепла реакционного газа и газов регенерации стравить на ФВД;

8. Открыть парозащиту печи поз. П-3/5;

9. Прекратить прием топливного газа в печь поз.

П-3/5. Печь потушить;

10. Открыть окна, двери в контактной галерее, включить АВС.

4. Аппаратчику синтеза 6-го разряда:

- перекрыть ближайшими запорными арматурами аварийный участок;

- прекратить все огневые, монтажные и все виды ремонтных работ;

- удалить всех людей, не участвующих в ликвидации аварии по кратчайшему пути;

- сообщить о прекращении приема сырья в отделение Д-12;

- подать пар на парозащиту печей, открыв электрозадвижку Эз. № 21;

- закрыть электрозадвижку Эз. № 5 на подаче топливного газа.

5. Аппаратчику испарения:

- закрыть электрозадвижки Эз. № 1, Эз. № 22 на приеме сырья из отделения Д-12, Эз. № 2 на паре в аппарат поз. Т-206^н, Эз. № 1(Д-5) на бутан-бутиленовой фракции в отделение Д-5, Эз. № 3 на аварийном освобождении в отде-

Продолжение таблицы 4

1

2

3

4

5

ление Д-12;

- открыть электрозадвижку Эз. № 4 на стравливании давления на ФВД.

6. Аппаратчику синтеза 5-го разряда:

- при достижении давления реакционного газа 5 кгс/см² закрыть электрозадвижку Эз.№ 13 на

отделение Д-5 и открыть электрозадвижку Эз. № 12 на ФВД.;

- при давлении в реакторах не более 4, 0

кгс/см² перевести реакторный блок на азот, для чего закрыть электрозадвижку Эз. № 8, открыть электрозадвижки Эз. № 6, Эз. № 7.

- включить АВС на контактную галерею.

- открыть окна и двери помещения для усиленной вентиляции.

7. Аппаратчику нагрева теплоносителей:

- остановить узел утилизации тепла согласно технологической инструкции Д-6-Т-12 по обслуживанию узла утилизации тепла реакционного газа и газов регенерации.

- участвовать в ликвидации аварийной ситуации.

8. Машинисту технологических насосов:

- следить за работой насосов и дымососов;

- выполнять указания начальника смены по ликвидации аварийной ситуации.

9. Ремонтной бригаде и сменному персоналу:

- приступить к ликвидации аварийной ситуа-

Продолжение таблицы 4

1

2

3

4

5

ции под руководством ответственного руководителя.

10. ВГСО:

- обследует загазованную зону с целью выявления пострадавших. Оказать квалифициро -

ванную помощь пострадавшим.

- совместно с технологическим и ремонтным персоналом участвует в ГОР.

11. ПЧ-17:

- принимает меры по предупреждению пожара.

12. Медработники:

- оказывают квалифицированную помощь пострадавшим и при необходимости отправляют в ближайшую городскую больницу.

13. После ликвидации аварийной ситуации сменный персонал и ремонтная группа приступают к ремонтным работам.

Б-1.2.1. Пожар

Появление дыма и пламени

1.Ближайшими запорными арматурами перекрыть аварийный участок.

2.Прекратить прием сырья из отделения Д-12.

1. Кнопки управления электрозадвижками Эз.№1, Эз.№2, эз.№4, Эз.№5, Эз.№ 6, Эз.№ 7, Эзэ№ 8, Эз.№ 9. Эз.№12, Эз.13, Эз.№21, Эз.№22, Эз.1 (Д-5) находятся на щите управления в операторной.

2. Кнопки выключения ПС, ВС контактной галереи находятся на

1. Первому заметившему:

- окриком предупредить всех людей, находящихся поблизости об аварии.

- сообщить в пожарную охрану и начальнику смены.

2. Начальнику смены:

Сообщить:

Продолжение таблицы 4

1

2

3

4

5

3. Закрыть пар в аппарат поз. Т-206^н.

4. Продукт из аппаратов поз.

Т-206^н, О-204^н откачать в отделение Д-12 по линии аварийного освобождения.

5. Давление с узла испарения стравить на ФВД.

6. Прекратить подачу реакционного газа и бутан-

бутиленовой фракции в отделение Д-5.

7. Реакторный блок перевести на азот.

8. Давление с узла синтеза стравить на ФВД.

9. Прекратить прием топливного газа. Печь поз. П-3/5 потушить.

10. Закрыть окна и двери в контакт-

входе в это помещение со стороны операторной.

3. Пар на паровые стояки подается ручными задвижками по месту.

4. Пожарные извещатели ПИ-30, ПИ-31 находятся с восточной стороны насосных № 1, 2.

- по телефону 43-83 – начальнику цеха;

- по телефонам 05,43-89,43-90, 44-82 – диспетчеру.

Далее диспетчер производит оповещение согласно схеме.

3. Начальник смены до прибытия ответственного руководителя руководит работами по локализации и ликвидации аварийной ситуации.

Надеть всем противогазы. Удалить людей из аварийной зоны через кратчайшие пути. Если есть пострадавшие оказать первую доврачебную помощь.

В составе не менее двух человек проверить отсутствие людей в аварийной зоне. Выставить посты.

Дать указание:

- на останов отделения Д-5. Колонны поз. Кт-37/2, Кт-43 перевести на “горячую циркуляцию”.

- встретить аварийные службы, ознакомить их с обстановкой.

4. Аппаратчику синтеза 6-го разряда:

- ближайшими запорными арматурами пере- крыть аварийный участок.

- сообщить в отделение Д-12 о прекращении приема сырья.

- прекратить все виды ремонтных работ;

- выключить ПС, ВС на здание контактной галереи;

Продолжение таблицы 4

1

2

3

4

5

ной галерее.

11. Задействовать лафетные установки (2шт.) на установку испарения.

12. Открыть пар на паротушение печи поз. П-3/5. 13. Использовать первичные средства пожаротушения – огнетушите-ли, пожарную воду, пар, песок, асбестовое полотно.

- закрыть электрозадвижку Эз. № 5 на топливном газе.

- запитать водой лафетные стволы на установку испарения (2 шт.);

- открыть электрозадвижку Эз.№ 21 на подаче пара на паротушение печи поз. П-3/5.

5. Аппаратчику испарения:

- закрыть электрозадвижки Эз. № 1, Эз. № 22 на приеме сырья из отделения Д-12, Эз. № 2 на подаче пара в Т-206^н. Эз. №1 (Д-5) на бутан-бутиленовой фракции в отделение Д-5;

- открыть электрозадвижку Эз. № 3 на аварийном освобождении аппаратов в отделение Д-12, Эз. № 4 на стравливании давления на ФВД;

- участвовать в ликвидации пожара, используя первичные средства пожаротушения.

6. Аппаратчику синтеза 5-го разряда:

- потушить печь поз. П-3/5 непосредственно закрывая отсекатели на топливном газе на форсунки.

- перевести реакторный блок на азот. Для чего:

а) закрыть электрозадвижку Эз. № 13 на реакционном газе на отделение Д-5;

б) открыть электрозадвижку Эз. №12 на ФВД;

- при достижении давления в реакторном блоке не более 4,0 кгс/см² закрыть электрозадвижку Эз.№ 8, открыть электрозадвижки Эз.

Продолжение таблицы 4

1

2

3

4

5

№ 6, Эз. № 7 на азоте;

- участвовать в ликвидации пожара, применяя первичные средства пожаротушения.

7. Аппаратчику нагрева теплоносителей:

- остановить узел утилизации тепла согласно технологической инструкции Д-6-Т-12 по обслуживанию узла утилизации тепла реакционного газа и газов регенерации.

- участвовать в ликвидации пожара, используя первичные средства пожаротушения.

8. Машинисту технологических насосов:

- следить за работой насосов и дымососов;

- выполнять указания начальника смены по ликвидации аварийной ситуации.

9. Ремонтная бригада и технологический персонал участвует в ликвидации аварии по указанию ответственного руководителя.

10. ПЧ-17:

- принимает меры по тушению пожара и пре-

дотвращению его дальнейшего распростране-ния.

11. ВГСО:

- обследует зону аварии с целью выявления пострадавших и оказания помощи.

- участвует в газоопасных работах по ликвидации аварии.

Продолжение таблицы 4

1

2

3

4

5

12. Медработники:

- оказывают квалифицированную помощь пострадавшим и при необходимости отправляют в ближайшую городскую больницу.

13. После ликвидации аварийной ситуации сменный персонал и ремонтная группа приступают к ремонтным работам.

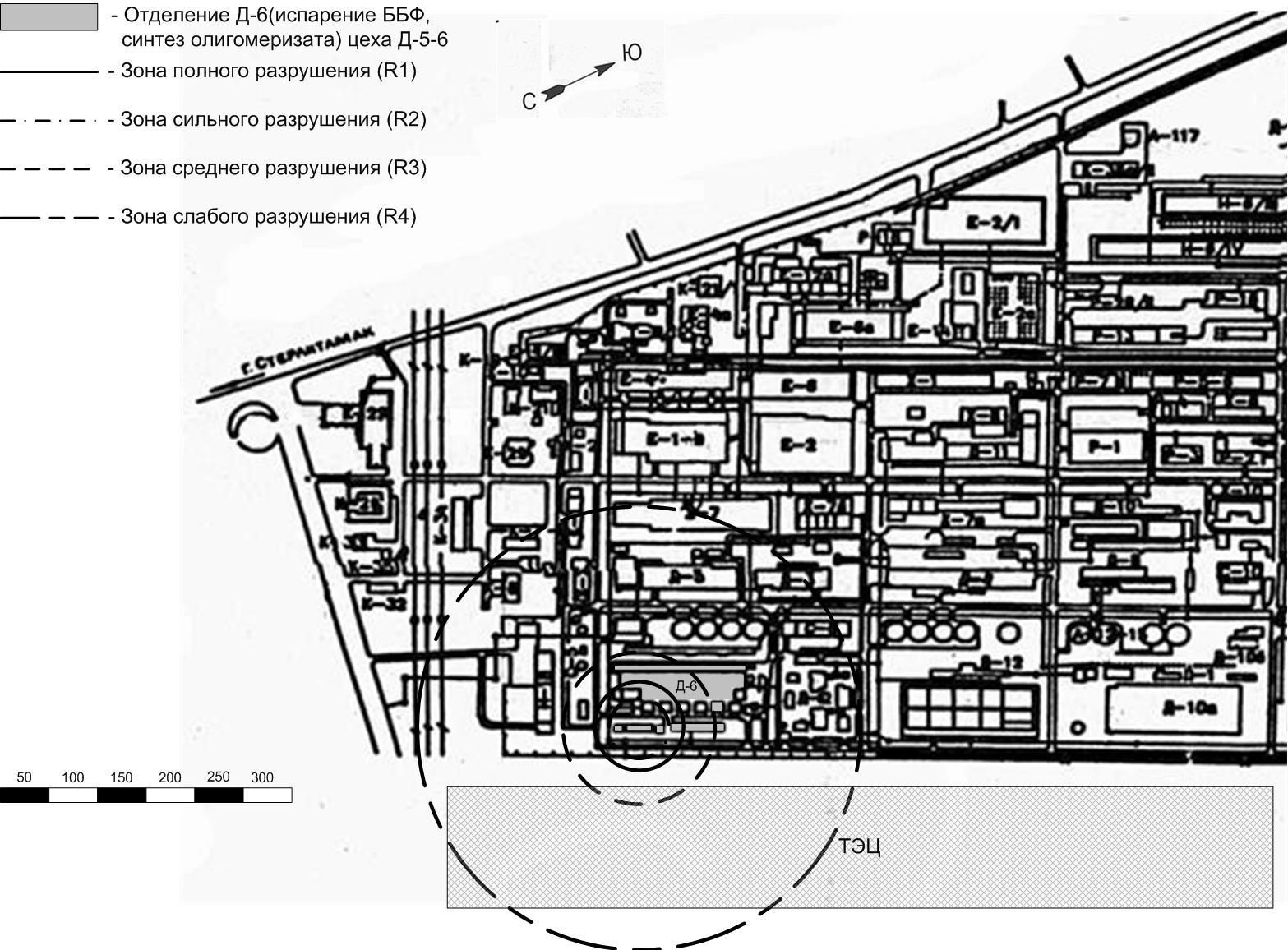

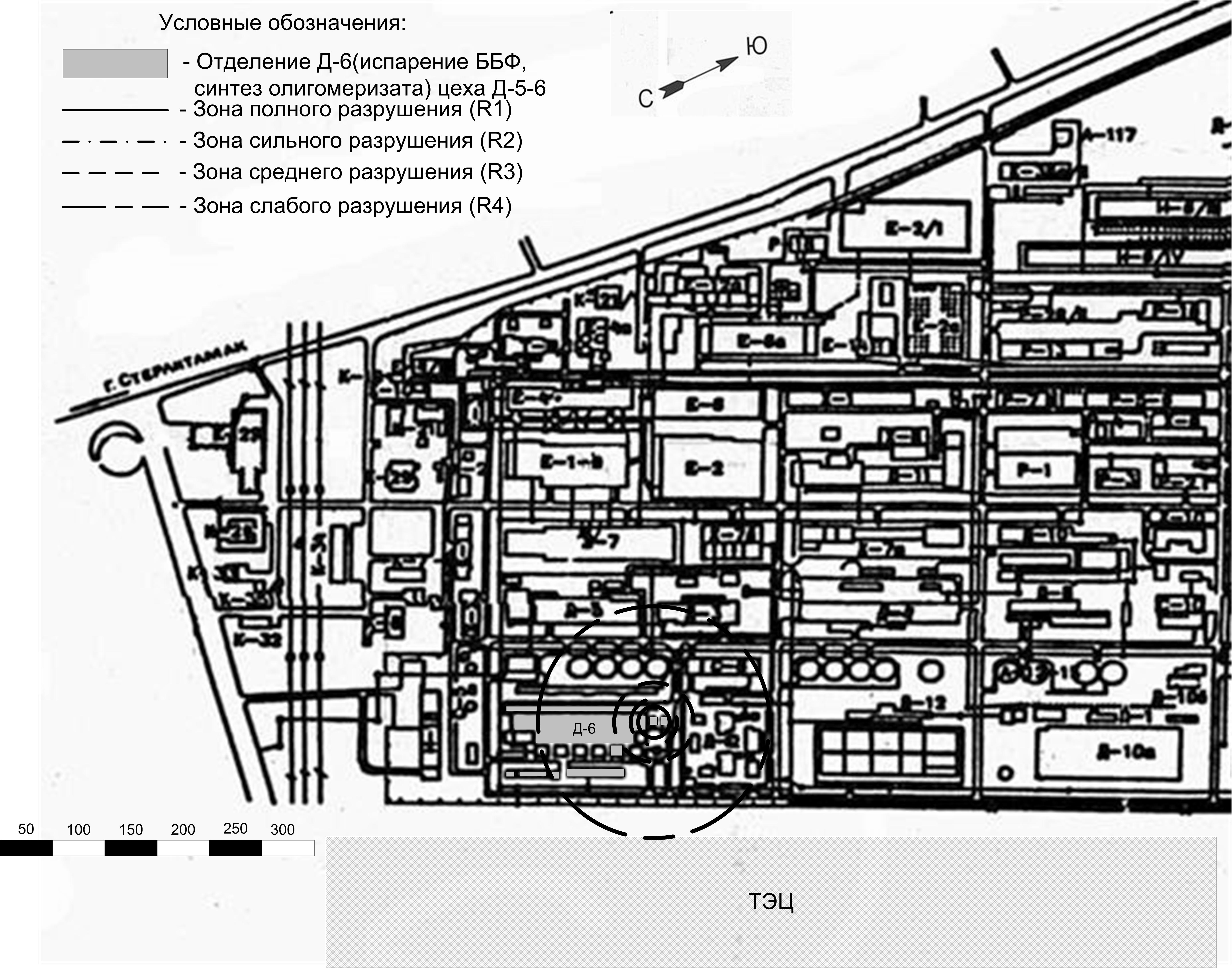

Б-1.4.0. Взрыв облака в незамкнутом пространстве.

1. Посторонний шум;

2. Запах углеводородов;

3. Срабатывание сигнализаторов довзрывных концентраций.

4. Разрушение рядом стоящего оборудования, трубопроводов, сооружений.

1.Ближайшими запорными арматурами перекрыть аварийный участок.

2.Прекратить прием сырья из отделения Д-12.

3. Закрыть пар в аппарат поз.

Т-206^н.

4. Продукт из аппаратов поз.

Т-206^н, О-204^н откачать в отделение Д-12 по линии аварийного осво- бождения.

5. Давление с узла испарения стравить на ФВД.

Кнопки управления электрозадвижками Эз.№1, Эз.№2, эз.№4, Эз.№5,

Эз.№ 6, Эз.№ 7, Эзэ№ 8, Эз.№ 9. Эз.№12, Эз.13, Эз.№21, Эз.№22, Эз.1 (Д-5) находятся на щите управления в операторной.

Кнопки выключения ПС, ВС контактной галереи находятся на входе в это помещение со стороны операторной. Пар на паровые стояки подается ручными задвижками по месту.

Пожарные извещатели ПИ-30, ПИ-31 находятся с восточной стороны насосных № 1, 2.

Первому заметившему:

- окриком предупредить всех людей, находящихся поблизости об аварии.

- сообщить в пожарную охрану и начальнику смены.

2. Начальнику смены:

Сообщить:

- по телефону 43-83 – начальнику цеха;

- по телефонам 05,43-89,43-90, 44-82 – диспетчеру.

Далее диспетчер производит оповещение согласно схеме.

3. Начальник смены до прибытия ответственного руководителя руководит работами по локализации и ликвидации аварийной ситуации.

Надеть всем противогазы. Удалить людей из аварийной зоны через кратчайшие пути. Если есть пострадавшие оказать первую доврачебную помощь.

В составе не менее двух человек проверить отсутствие людей в зоне аварии. Выставить

Продолжение таблицы 4

1

2

3

4

5

6. Прекратить подачу реакционного газа и бутан-бутиленовой фракции в отделение Д-5.

7. Реакторный блок перевести на азот.

8. Давление с узла синтеза стравить

посты.

Дать указание:

- на останов отделения Д-5. Колонны поз. Кт-37/2, Кт-43 перевести на “горячую циркуляцию”.

- встретить аварийные службы, ознакомить их с обстановкой.

4. Аппаратчику синтеза 6-го разряда:

- ближайшими запорными арматурами пере-

крыть аварийный участок.

на ФВД.

9. Прекратить прием топливного газа. Печь поз.

П-3/5 потушить. 10. Закрыть окна и двери в контактной галерее.

11. Задействовать лафетные установки (2шт.) на

установку испаре-

- сообщить в отделение Д-12 о прекращении приема сырья.

- прекратить все виды ремонтных работ;

- выключить ПС, ВС на здание контактной галереи;

- закрыть электрозадвижку Эз. № 5 на топливном газе.

- запитать водой лафетные стволы на установку испарения (2 шт.);

- открыть электрозадвижку Эз.№ 21 на подаче пара на паротушение печи поз. П-3/5.

ния.

12. Открыть пар на паротушение печи поз. П-3/5.

13. Использовать первичные средства пожаротушения- огнетушите-

5. Аппаратчику испарения:

- закрыть электрозадвижки Эз. № 1, Эз. № 22 на приеме сырья из отделения Д-12, Эз. № 2 на подаче пара в Т-206^н. Эз. №1 (Д-5) на бутан-бутиленовой фракции в отделение Д-5;

- открыть электрозадвижку Эз. № 3 на аварийном освобождении аппаратов в отделение Д-12, Эз. № 4 на стравливании давления на

Продолжение таблицы 4

1

2

3

4

5

ли, пожарную воду, пар, песок, асбестовое полотно.

ФВД;

- участвовать в ликвидации пожара, используя первичные средства пожаротушения.

6. Аппаратчику синтеза 5-го разряда:

- потушить печь поз. П-3/5 непосредственно закрывая отсекатели на топливном газе на форсунки.

- перевести реакторный блок на азот. Для чего:

а) закрыть электрозадвижку Эз. № 13 на реакционном газе на отделение Д-5;

б) открыть электрозадвижку Эз. №12 на ФВД;

- при достижении давления в реакторном блоке не более 4,0 кгс/см² закрыть электрозадвижку Эз.№ 8, открыть электрозадвижки Эз. № 6, Эз. № 7 на азоте;

- участвовать в ликвидации пожара, применяя первичные средства пожаротушения.

7. Аппаратчику нагрева теплоносителей:

- остановить узел утилизации тепла согласно технологической инструкции Д-6-Т-12 по обслуживанию узла утилизации тепла реакционного газа и газов регенерации.

- участвовать в ликвидации пожара, используя первичные средства пожаротушения.

8. Машинисту технологических насосов:

- следить за работой насосов и дымососов;

- выполнять указания начальника смены по

Продолжение таблицы 4

1

2

3

4

5

ликвидации аварийной ситуации.

9. Ремонтная бригада и технологический персонал участвует в ликвидации аварии по указанию ответственного руководителя.

10. ПЧ-17:

- принимает меры по тушению пожара и пре-дотвращению его дальнейшего распространения.

11. ВГСО:

- обследует зону аварии с целью выявления пострадавших и оказания помощи.

- участвует в газоопасных работах по ликвидации аварии.

12. Медработники:

- оказывают квалифицированную помощь пострадавшим и при необходимости отправляют в ближайшую городскую больницу.

13. После ликвидации аварийной ситуации сменный персонал и ремонтная группа приступают к ремонтным работам.

ПРИМЕЧАНИЕ: При необходимости полное обесточивание токоприемников отделения Д-6 при ситуациях Б-1.2.1,

Б.1.4.0. проводится по указанию ответственного руководителя работ электротехническим персоналом

от подстанции Л-4.

Продолжение таблицы 4

1

2

3

4

5

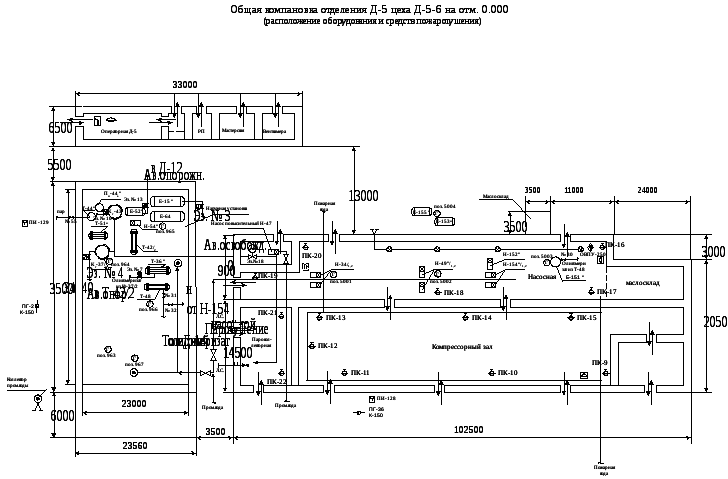

II. ОТДЕЛЕНИЕ Д-5:

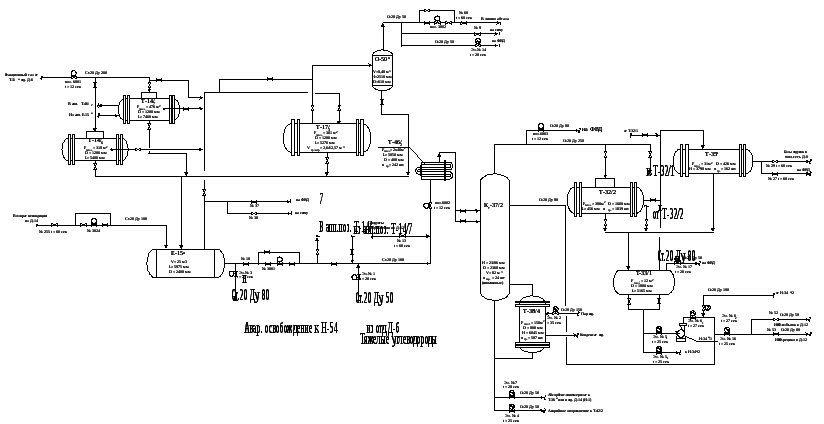

Технологический блок № 3:Узел охлаждения и конденсации реакционного газа

Технологический блок № 4: Узел стабилизации абсорбента-олигомеризата

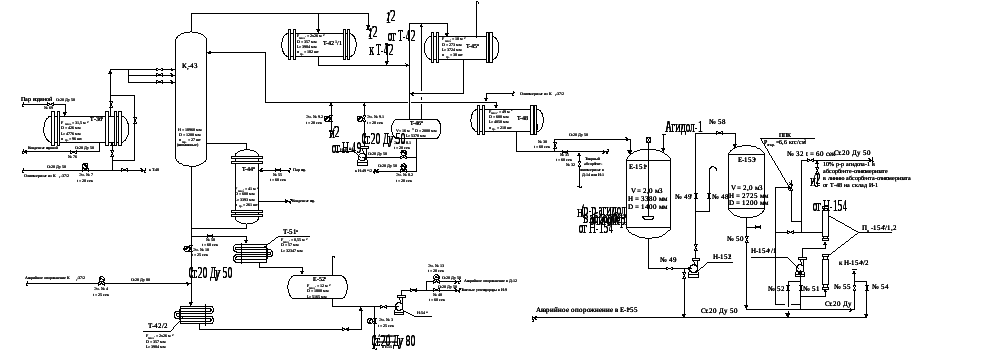

Технологический блок № 5: Узел ректификации абсорбента-олигомеризата и аварийного опорожнения

Технологический блок № 6: Узел приготовления и закачки раствора агидола-1 в абсорбент-олигомеризат.

Б-1.0.0. Выброс продукта из аппаратуры.

Б-1.3.0. Образование взрывоопасного облака.

1. Посторонний шум, свист;

2. Запах углеводородов;

3. Резкое снижение давления на узлах конденсации и стабилизации;

4. Сработали сигнализаторы довзрывных концентраций (поз.962, 963, 964, 965, 966, 967 – на наружной установке; поз. 500.2, 500.3, 500,4 – в помещении насосной)

1. Перекрыть аварийный участок ближайшими запорными арматурами.

2. Прекратить прием реакционного газа и бутан-бутиленовой фракции из отделения Д-6.

3. Пар в аппараты поз. Т-38^н/4, Т-44^н, Т-36^н закрыть.

4. Освободить аппараты аварийных блоков от продукта по трубопроводам аварийного освобождения, рецикла и избытка бутан-бутиленовой фракции в отделение Д-12 трубо-

1. Кнопки управления электрозадвижками (Эз. № 1, Эз. №2, Эз.№4, Эз. № 5/1,2, Эз. №1,2, Эз.7, Эз. №11, Эз.№ 12, Эз. №16, Эз. №17), шаровыми кранами (поз. 6001, 6002, 6003) находятся на щите управления в операторной.

2. Блок № 6 отсекается ручными запорными арматурами непосредственно по месту.

3. Насосы поз. Н-34^н/1,2, Н-49^н/1.2 Н-54^н, Н-152^н, Н-154^н/1,2 имеют дистанционное отключение со щита в операторной.

1.Первому заметившему:

- окриком предупредить всех находящихся на установке людей об аварии и сообщить:

- по телефону 43-75 начальнику смены.

2. Начальнику смены сообщить:

- по телефону 43-83 начальнику цеха;

- по телефонам 05, 43-89, 43-90, 44-82 диспетчеру завода;

Далее диспетчер производит оповещение согласно схеме.

3. Начальник смены до прибытия ответственного руководителя руководит работами по локализации и ликвидации аварийной ситуации.

Надеть всем противогазы. Удалить людей из аварийной зоны через кратчайшие пути. Если есть пострадавшие оказать первую доврачебную помощь.

В составе не менее двух человек проверить отсутствие людей в зоне аварии. Выставить посты.

Дать указание:

- на останов отделения Д-6.

- организовать встречу аварийных служб.

Продолжение таблицы 4

1

2

3

4

5

проводу абсорбента-олигомеризата и трубопроводу тяжелых углеводородов в отделение И-9.

5. Давление с блоков стравить на ФВД.

6. Открыть окна, двери насосной. Помещение усиленно проветрить.

4. Аппаратчику газоразделения 6-го разряда:

-аварийный участок перекрыть ближайшими запорными арматурами;

- прекратить прием реакционного газа и бутан-бутиленовой фракции из отделения Д-6 закрыв шаровой кран поз. 6001 и электроза движку Эз. №1;

- сообщить в отделение Д-6 о прекращении приема продукта.

- прекратить все виды ремонтных работ на наружной установке и в насосном отделении.

5. Аппаратчику газоразделения 5-го разряда:

- прекратить загрузку колонны поз. Кт-37/2 от Е-15^н;

- закрыть шаровой кран поз. 6002;

- закрыть пар в кипятильник поз. Т-38^н/4 электрозадвижкой Эз. № 2.;

- прекратить подачу орошения в Кт-37/2 от Н-34^н/1,2;

- уровень из Е-15^н и Кт-37/2 откачать на склад Д-12 насосом Н-54^нпо линии аварийного освобождения.

- давление из Кт-37/2 стравить на ФВД, открыв шаровой кран поз.6003;

- уровень из емкости поз. Е-33/1 насосом поз. Н-34^н/1,2 по линии рецикла или избытка бутан-бутиленовой фракции откачать в отделение Д-12;

- давление из Е-33/1 стравить на ФВД, открыв электрозадвижку Эз. № 17;

Продолжение таблицы 4

1

2

3

4

5

- прекратить загрузку колонны Кт-43 из

Кт-37/2 закрыв электрозадвижку Эз. № 7.

- закрыть пар в аппарат поз. Т-36^н ручной запорной арматурой из операторной;

- закрыть пар в кипятильник Т-44^н, орошение Кт-43 от Н-49^н/1,2, подачу абсорбента-олигомеризата в Е-151^ну холодильника Т-48 ручной запорной арматурой.

-продукт с куба Кт-43 откачать насосом Н-54^н по линии аварийного освобождения в отделение Д-12, открыв электрозадвижку Эз. № 10;

- уровень из Е-46^н откачать насосом Н-49^н/1,2 в отделение И-9 (И-1).

6. Машинисту технологических насосов:

- прекратить прием продукта в Е-151^н; остановить работу мешалки, продукт из Е-151^н насосом Н-152^н перекачать в Е-153^н.

- остановить насосы Н-34^н/1,2, Н-49^н/1,2, Н-152^н, Н-154^н/1,2. Пустить насос Н-54^нпо схеме аварийной откачки в отделение Д-12.

- подать пром.воду в аппарат поз. Т-42/2 открывая электрозавижки Эз. № 11,12;

- открыть окна, двери насосной;

- следить за работой вентсистем ПС, ВС, АВС и усиленно проветрить насосное помещение.

7. Ремонтной бригаде и сменному персоналу:

- приступить к ликвидации аварийной ситуации под руководством ответственного руководителя.

Продолжение таблицы 4

1

2

3

4

5

8. ВГСО:

- обследует загазованную зону с целью выявления пострадавших. Оказывает квалифици-рованную помощь пострадавшим;

- совместно с технологическим и ремонтным персоналом участвует в ГОР.

9. ПЧ-17:

- принимает меры по предупреждению пожара.

10. Медработники:

- оказывают квалифицированную помощь пострадавшим и при необходимости отправляют в ближайшую городскую больницу.

11. После ликвидации аварийной ситуации сменный персонал и ремонтная группа приступают к ремонтным работам.

Б-1.2.1. Пожар

Появление дыма и пламени.

1. Ближайшими запорными арматурами перекрыть аварийный участок.

2. Прекратить прием реакционного газа и бутан-бутиленовой фракции из отделения Д-6.

1. Кнопки управления электрозадвижками (Эз. № 1, Эз. №2, Эз.№4, Эз. № 5/1,2, Эз. №1,2, Эз.7, Эз. №11, Эз.№ 12, Эз. №16, Эз. №17), шаровыми кранами (поз. 6001, 6002, 6003) находятся на щите управления в операторной.

2. Останов насосов поз. Н-34^н/1,2, Н-49^н/1,2, Н-54^н, Н-152^н, Н-154^н/1,2 осуществляется со щита в

Первому заметившему:

- окриком предупредить всех людей, находящихся поблизости об аварии.

- сообщить в пожарную охрану и начальнику смены

2. Начальнику смены:

Сообщить:

- по телефонам 43-83 – начальнику цеха;

- по телефонам 05,43-89,43-90, 44-82 – диспетчеру.

Продолжение таблицы 4

1

2

3

4

5

3. Освободить аппараты от продукта по схеме аварийного освобож - дения или по нормальной схеме в отделения Д-12, И-9, И-1.

4. Давление с блоков пожаротушения стравить на ФВД.

5. Пустить насос поз. Н-47 на подачу воды на лафетные стволы (2 шт.), кольца орошения Кт-37/2, Кт-43.

6. Подать пар на

операторной, по месту.

3. Насос повысительный поз.

Н-47, мешалка аппарата Е-151^н пускается и останавливается по месту.

4. Пар на паротушение в насосную и на пожарные стояки открывается ручными задвижками у стены пароколлекторной.

5. Пожарные извещатели ПИ-32, Пи-33 находятся на стене компрессорной с восточной стороны и на стене здания Ж-2.

6. Вентсистемы ПС,ВС, АВС отключаются у дверей насосной с южной и северной сторон.

Далее диспетчер производит оповещение согласно схеме.

3. Начальник смены до прибытия ответственного руководителя руководит работами по локализации и ликвидации аварийной ситуации.

Надеть всем противогазы. Удалит людей из аварийной зоны через кратчайшие пути. Если есть пострадавшие оказать первую доврачебную помощь.

В составе не менее двух человек проверить отсутствие людей в зоне аварии. Выставить посты.

Дать указание:

- на останов отделения Д-6.

- сообщить в отделение Д-12 о прекращении приема сырья.

- встретить аварийные службы, ознакомить их с обстановкой.

паровые стояки наружной установки.

7. Открыть пар на паротушение в насосное помещение.

8. Привести в действие ОВПУ-250 в насосном поме -

4. Аппаратчику газоразделения 6-го разряда:

- аварийный участок перекрыть ближайшими запорными арматурами.

- прекратить прием реакционного газа и бутан-бутиленовой фракции из отделения Д-6, закрыв шаровой кран поз.6001 электрозадвижку Эз. № 1.

- сообщить в отделение Д-6 о прекращении приема продукта.

- прекратить все ремонтные работы на уста -

Продолжение таблицы 4

1

2

3

4

5

щении.

9. Закрыть окна, двери насосной. 10. Остановить ПС,ВС,АВС.

11. Использовать первичные средства

новке и в насосном отделении.

- совместно с машинистом технологических насосов пустить повысительный насос поз. Н-47 и подать воду на лафетные установки, кольца орошения Кт-37/2, Кт-43.

- открыть пар на паровые стояки наружной установки.

- привести в рабочее состояние установку ОВПУ-250 в насосном отделении.

5. Аппаратчику газоразделения 5-го разряда:

- прекратить подачу сырья в колонну поз. Кт-37/2 от Е-15^н и прием бутан-бутиленовой фракции из отделения Д-6, закрыв шаровой кран поз.6002.

- откачать продукт из Е-15^н насосом поз. Н-54^н по линии аварийного освобождения в отделение Д-12.

- давление с блока стравить на ФВД открывая электрозадвижку Эз. № 14.

- закрыть пар в кипятильник поз. Т-38^н/4 электрозадвижкой Эз. № 2.

- закрыть подачу орошения в Кт-37/2 от насосов Н-34^н/1,2.

- уровень из Кт-37/2 насосом поз. Н-54^н откачать в отделение Д-12 по линии аварийного опорожнения.

- давление из Кт-37/2 стравить на ФВД открывая шаровой кран поз. 6003.

- уровень из Е-33/1 откачать в отделение Д-12

Продолжение таблицы 4

1

2

3

4

5

насосом поз. Н-34^н/1,2 по линии рецикла или избытка бутан-бутиленовой фракции.

- давление из Е-33/1 стравить на ФВД, открыв электрозадвижку Эз. № 17.

- закрыть загрузку сырья в Кт-43 из Кт-37/2 электрозадвижкой Эз. № 7.

- закрыть пар в аппарат Т-36^н. Т-44^н ручной запорной арматурой.

- закрыть орошение в Кт-43 от насоса

Н-49^н/1,2 запорной арматурой.

- продукт из куба Кт-43 откачать насосом

Н-54^н по схеме аварийного освобождения.

- бензиновую фракцию из Е-46^н откачать насосом Н-49^н/1,2 в И-9 (И-1).

6. Машинисту технологических насосов:

- закрыть прием продукта в Е-151^н, остановить работу мешалки.

- продукт из Е-151^н насосом поз. Н-152^н перекачать в Е-153^н. остановить насосы поз.

Н-34^н/1,2, Н-49^н/1,2, Н-154^н/1,2.

-пустить насос поз. Н-54^н по схеме аварийного освобождения аппаратов.

- подать пром.воду в Т-42/2, открыв электрозадвижки Эз. № 11, Эз. № 12.

- закрыть окна и двери насосной.

- остановить ПС,ВС,АВС на насосное помещение.

- при необходимости дать пар на паротушение в насосную.

Продолжение таблицы 4

1

2

3

4

5

7. Ремонтная бригада и технологический персонал участвует в ликвидации аварии по указанию ответственного руководителя.

8. ПЧ-17:

- принимает меры по тушению пожара и предотвращению его дальнейшего распространения.

9. ВГСО:

- обследует зону аварии с целью выявления пострадавших и оказания помощи;

- участвует в газоопасных работах по ликвидации аварии.

10. Медработники:

- оказывают квалифицированную помощь пострадавшим и при необходимости отправляют в ближайшую городскую больницу.

11. После ликвидации аварийной ситуации сменный персонал и ремонтная группа приступают к ремонтным работам.

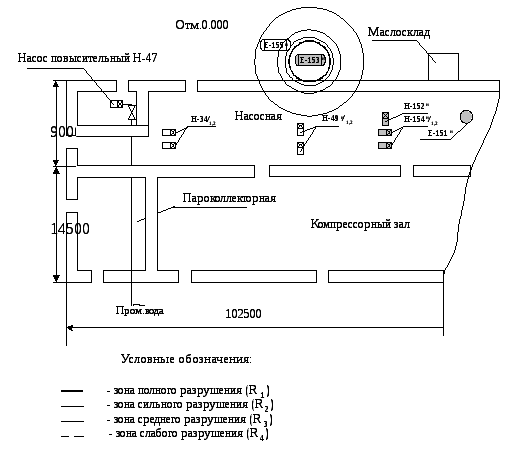

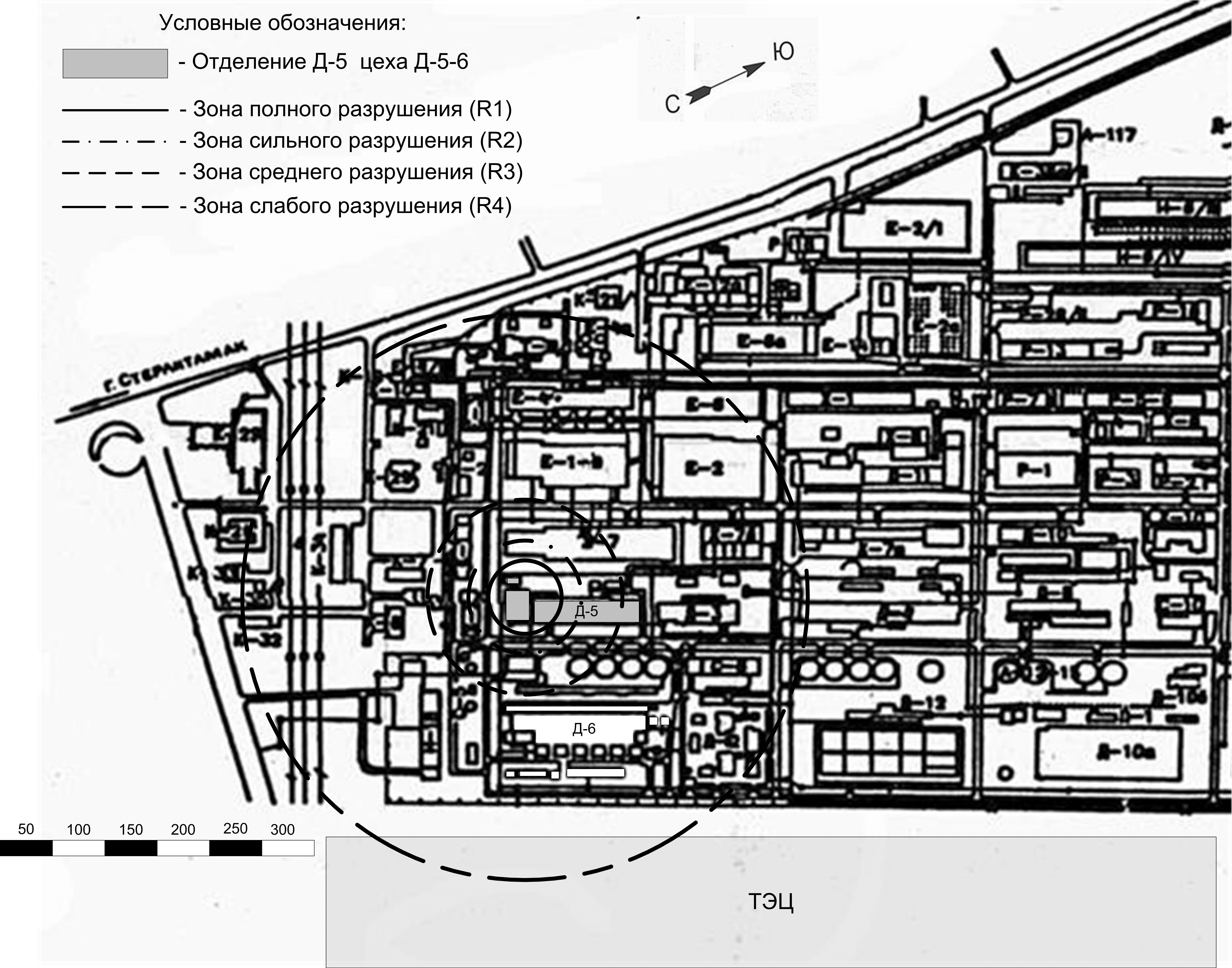

Б-1-4.0. Взрыв облака в незамкнутом пространстве.

1. Посторонний шум;

2. Запах углеводородов;

3. Срабатывание сигнализаторов довзрывных кон-

1. Отключить аварийные участки и блоки.

2. Закрыть арматуры на приеме и откачке продуктов на отделение.

1. Кнопки управления электрозадвижками (Эз. № 1, Эз. №2, Эз.№4, Эз. № 5/1,2, Эз. №1,2, Эз.7, Эз. №11, Эз.№ 12, Эз. №16, Эз. №17), шаровыми кранами (поз. 6001, 6002, 6003) находятся на щите управления в оператор-

Первому заметившему:

- окриком предупредить всех людей, находящихся поблизости об аварии;

- сообщить в пожарную охрану и начальнику смены.

2. Начальнику смены:

Продолжение таблицы 4

1

2

3

4

5

центраций.

4. Разрушение рядом стоящего оборудования, трубопроводов, сооружений.

ной.

2. Коренные арматуры на приеме и откачке продуктов в отделение Д-5.

Сообщить:

- по телефону 43-83 – начальнику цеха;

- по телефонам 05,43-89,43-90, 44-82 – диспетчеру.

Далее диспетчер производит оповещение согласно схеме.

3. Начальник смены до прибытия ответственного руководителя руководит работами по локализации и ликвидации аварийной ситуации.

Надеть всем противогазы. Удалить людей из аварийной зоны. Если есть пострадавшие оказать первую доврачебную помощь.

В составе не менее двух человек проверить отсутствие людей в зоне аварии. Выставить посты.

Дать указание:

- на останов отделения Д-6;

- сообщить в отделение Д-12 о прекращении приема сырья;

- встретить аварийные службы, ознакомить их с обстановкой;

4. Аппаратчику газоразделения 6-го разряда:

- аварийный участок перекрыть ближайшими запорными арматурами.

- прекратить прием реакционного газа и бутан-бутиленовой фракции из отделения Д-6, закрыв шаровой кран поз.6001, электрозадвижку Эз. № 1.

Продолжение таблицы 4

1

2

3

4

5

- сообщить в отделение Д-6 о прекращении приема продукта.

- прекратить все ремонтные работы на установке и в насосном отделении.

- совместно с машинистом технологических насосов пустить повысительный насос поз.

Н-47 и подать воду на лафетные установки, кольца орошения Кт-37/2, Кт-43.

- открыть пар на паровые стояки наружной установки.

- привести в рабочее состояние установку ОВПУ-250 в насосном отделении.

5. Аппаратчику газоразделения 5-го разряда:

- прекратить подачу сырья в колонну поз. Кт-37/2 от Е-15^н и прием бутан-бутиленовой фракции из отделения Д-6, закрыв шаровой кран поз.6002.

- откачать продукт из Е-15^н насосом поз. Н-54^н по линии аварийного освобождения в отделе-

ние Д-12.

- давление с блока стравить на ФВД, открывая электрозадвижку Эз. № 14.

- закрыть пар в кипятильник поз. Т-38^н/4 электрозадвижкой Эз. № 2.

- закрыть подачу орошения в Кт-37/2 от насосов Н-34^н/1,2.

- уровень из Кт-37/2 насосом поз. Н-54^н откачать в отделение Д-12 по линии аварийного опорожнения.

- давление из Кт-37/2 стравить на ФВД откры-

Продолжение таблицы 4

1

2

3

4

5

вая шаровой кран поз. 6003.

- уровень из Е-33/1 откачать в отделение Д-12 насосом поз. Н-34^н/1,2 по линии рецикла или избытка бутан-бутиленовой фракции.

- давление из Е-33/1 стравить на ФВД открыв электрозадвижку Эз. № 17.

- закрыть загрузку сырья в Кт-43 из Кт-37/2 электрозадвижкой Эз. № 7.

- закрыть пар в апп. Т-36^н. Т-44^н ручной запорной арматурой.

- закрыть орошение в Кт-43 от насоса Н-49^н/1,2 запорной арматурой.

- продукт из куба Кт-43 откачать насосом

Н-54^н по схеме аварийного освобождения.

- бензиновую фракцию из Е-46^н откачать насосом Н-49^н/1,2 в И-9 (И-1).

6. Машинисту технологических насосов:

- закрыть прием продукта в Е-151^н, остановить работу мешалки. Продукт из Е-151^н насосом поз. Н-152^нперекачать в Е-153^н.

- остановить насосы поз. Н-34^н/1,2, Н-49^н/1,2, Н-154^н/1,2.

- пустить насос поз. Н-54^н по схеме аварийного освобождения аппаратов.

- подать пром.воду в Т-42/2 открыв электрозадвижки Эз. № 11, Эз. № 12.

- закрыть окна и двери насосной.

- остановить ПС,ВС,АВС на насосное помещение.

- при необходимости дать пар на паротушение

Продолжение таблицы 4

1

2

3

4

5

в насосную.

7. Ремонтная бригада и технологический персонал участвует в ликвидации аварии по указанию ответственного руководителя.

8. ПЧ-17:

- принимает меры по тушению пожара и предотвращению его дальнейшего распространения.

9. ВГСО:

- обследует зону аварии с целью выявления пострадавших и оказания помощи;

- участвует в газоопасных работах по ликвидации аварии.

10. Медработники:

- оказывают квалифицированную помощь пострадавшим и при необходимости отправляют в ближайшую городскую больницу.

11. После ликвидации аварийной ситуации сменный персонал и ремонтная группа приступают к ремонтным работам.

ПРИМЕЧАНИЕ: При необходимости полное обесточивание токоприемников отделения Д-5 при ситуациях Б-1.2.1,

Б.1.4.0. проводится по указанию ответственного руководителя работ электротехническим персоналом

от подстанции Л-4.

Продолжение таблицы 4

1

2

3

4

5

Отсутствие телефонной связи

Отсутствие характерных гудков в телефонных трубках.

1. Оперативный пункт телефонной связи в помещении диспетчера , телефоны: 05, 43-89, 43-90.

2. Оперативный пункт телефонной связи в операторной отделения Д-3.

3. Связь между оперативными пунктами телефонной связи и начальником смены Д-5-6 держать через связного.

1.Начальник смены:

- сообщает начальнику цеха.

- направляет из числа сменного персонала к диспетчеру завода с оповещением о нарушении телефонной связи и в операторную отделения Д-3 для организации пункта оперативной связи;

- назначает связного из числа технологического персонала и снабжает его всей информацией по ситуации в цехе для передачи её посыльному.

2. Диспетчер завода:

- вызывает руководство и ремонтную службу цеха связи для выявления причин нарушения телефонной связи.

- оповещает аварийные службы.

3. Посыльный с телефона 48-71 (операторная отделения Д-3):

оповещает о нарушении телефонной связи с цехом Д-5-6:

- по прямому телефону – диспетчера завода;

- 08, 40-08 – цех связи;

- 04, 40-04 – ВГСО;

- 01, 42-01, прямой телефон – ПЧ-17;

- 03, 43-03, 49-03 – здравпункт;

- 48-94 – отделение Д-12;

- 42-64 – отделение И-9;

- 42-93 – электроцех;

Продолжение таблицы 4

1

2

3

4

5

- 43-21 – МЦК;

- 0-0, 40-85 – водоцех;.

4. После выявления телефонной связи , начальник смены сообщает об этом диспетчеру завода, аварийным службам, смежным цехам.

5. При возникновении аварийной ситуации, технологическому персоналу и аварийным службам действовать согласно ПЛАС.
