Раздел 1. Краткая характеристика опасности технологического блока № 3

1.1.Энергетические показатели взрывоопасности

- Категория опасности блока № 3 - II

- общий энергетический потенциал – Е = 1,859 Х 10⁸ кДж

- относительный энергетический потенциал – Q = 35,5

- приведенная масса опасного вещества, участвующего во взрыве – 4042,0 кг

- Радиусы зон разрушения (воздушной ударной волной при взрыве):

а) полного разрушении - R₁ = 36.8 м

б) cильного разрушения - R₂= 54.3 м

в) cреднего разрушения - R₃ = 93.1 м

г) слабого разрушения - R₄ = 271.4 м

д) зона расстекления - R₅ = 542.8 м

2. Основные факторы опасности блока

Давление Р = 0,8÷1,1 МПа (8,0÷11,0 кгс/см²)

Температура Т = 35÷100ºС

Основной опасностью технологического блока № 3 – узла охлаждения и конденсации реакционного газа является:

- наличие в нем опасного вещества - газообразного и жидкого абсорбента-олигомеризата, находящегося под избыточным давлением.

- продукт взрывоопасен, токсичен;

- возможность разгерметизации блоков во фланцевых соединениях трубопроводов, крышках и люках аппаратов.

2. Определение вероятных сценариев возникновения и динамики развития аварийной ситуации

1.3.1.Уровни развития аварий

- уровень «А» характеризуется возникновением и развитием аварийной ситуации в пределах одного блока без влияния на смежные блоки.

- уровень «Б» характеризуется развитием аварийной ситуации с выходом за пределы блока и возможным продолжением её в пределах технологической установки или цеха.

- уровень «В» характеризуется развитием аварии с возможным разрушением смежных технологических блоков.

2. Уровни развития аварийной ситуации уровня «а»

Уровень развития аварии “А”:

- Коррозионный, механический износ, повреждение аппаратуры, трубопроводов	А-2.0.0
- Разгерметизация аппаратуры, трубопроводов	А-2.1.0
- Выброс продукта из аппаратуры и трубопроводов	А-2.2.0
- Пожар	А-2.2.1.
- Образование взрывоопасного облака	А-2.3.0
- Взрыв газовоздушной смеси на наружной установке	А-2.4.0
- Разрушение аппаратуры, коммуникаций, сооружений блока	А-2.6.0

При возникновении стадий развития аварий А-2.2.1, А-2.3.0, А-2.4.0, А-2.6.0 ситуация переходит на уровень развития аварий “Б”.

Уровень развития аварий “Б”:

- Выброс углеводородов из аппаратуры	Б-1.0.0
- Образование взрывоопасного облака	Б-1.3.0
- Пожар	Б-2.1.1
- Взрыв облака в незамкнутом пространстве	Б-1.4.0

Раздел 2. Аппаратурное оформление блока № 3

2.1. Принципиальная технологическая схема блока и план расположения оборудования

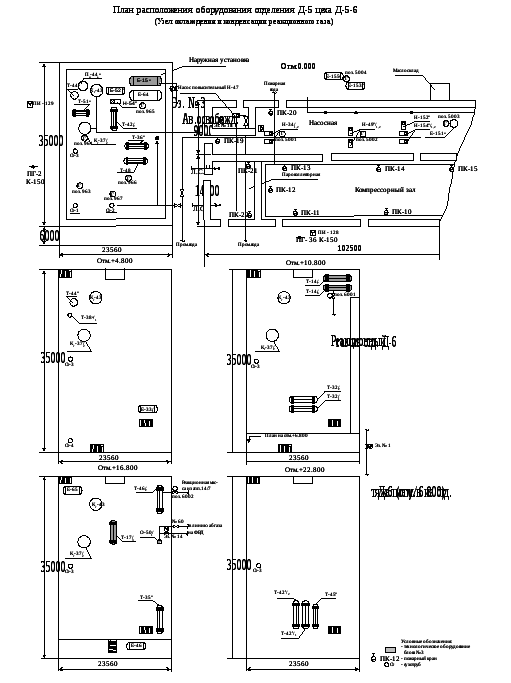

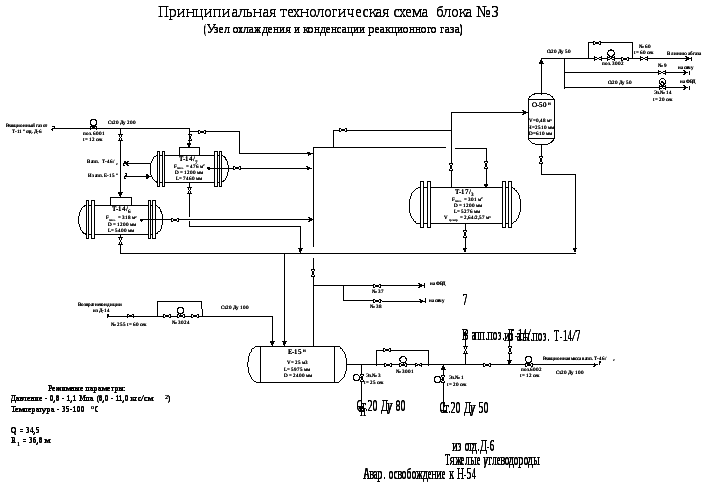

Принципиальная технологическая схема блока № 3 представлена на стр. 51. План расположения оборудования блока № 3 представлен на стр.52. Ситуационный план поражения тепловым излучением при пожаре разлития для блока № 3 представлен на стр. 54.

Экспликация оборудования

№ п/п	№ поз.	Наименование	Кол-во	Примечание
1	2	3	4	5
1	Т-14/6	Конденсатор	1
2	Т-17/3	Конденсатор	1
3	Е-15н	Емкость	1
4	О-50/1	Сепаратор	1
5	Т-14/7	Рекуператор	1

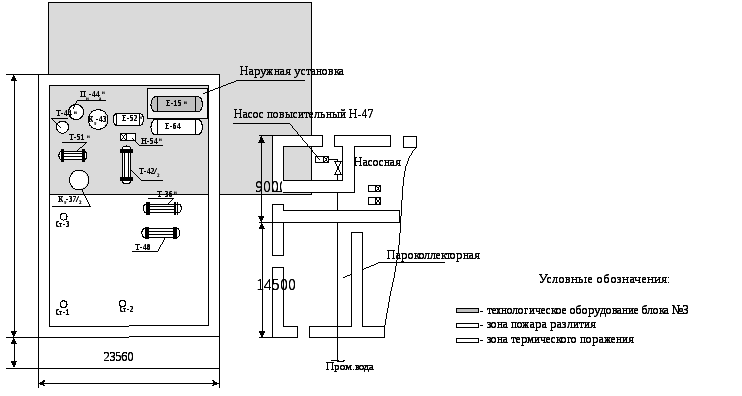

Ситуационный план поражения тепловым излучением при пожаре разлития для блока № 3. Отм. 0.000
