2. Статический расчет поперечной рамы

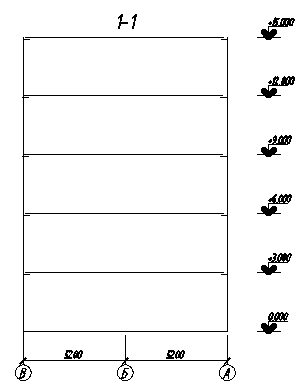

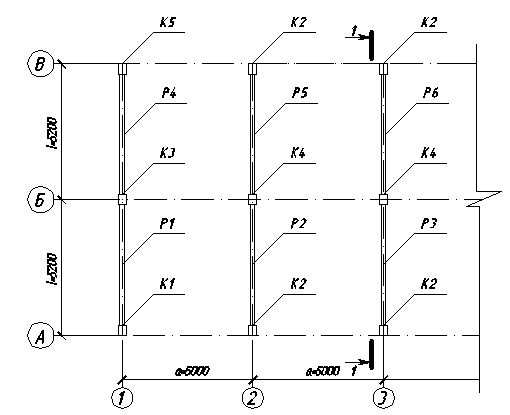

план перекрытия на отметке +3,000 м приведены на рис.2.1
Рис.2.1 Фрагмент перекрытия
2.1 Сбор нагрузок на 1 погонный метр ригеля
Определяем расчетную погонную нагрузку на ригель:
q=(g+p)۰a+gриг кН/м,
гдекН/м – нагрузка от собственного веса ригеля;
=1,1- коэффициент надежности по нагрузке;
=0,9- коэффициент надежности по назначению здания.
Размеры сечения ригеля равны (рис.2.2):
hриг=(1/10)۰l=5.2/10=0,52 м – высота сечения ригеля;
bриг=0,3۰0.52=0,156 м – ширина сечения ригеля;
Рис.2.2 Сечение ригеля
=2400кг/м3 – плотность бетона;
кН/м;
полная расчетная нагрузка на ригель
q=(g+p)۰a+gриг=(3,1+4,5)۰5+1,89=39,89 кН/м.
длительная расчетная нагрузка на ригель
ql=(g+pl) a+gриг=(3,1+1,75) ۰5+1,89=26,14 кН/м.
2.2 Определение размеров ригеля

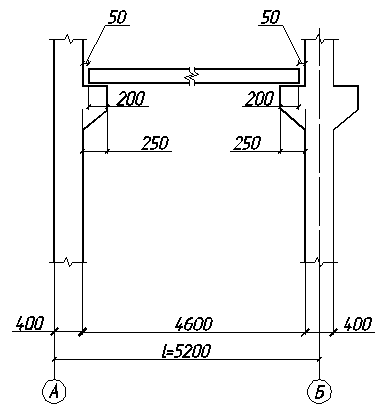

Рис 2.3
Длина ригеля равна:
lриг= l-h-2δ-h/2=5,2-0,4-20,05-0,4/2=4,5 м.
Расчетная длина ригеля равна:
lр= lкр-(lon/2)2=4.5-(0.25/2)2=4.48 м.
длина опирания определяется:
lоп=lконс- δ=0,3-0,05=0,25 м.
2.3 Вычисление усилий в ригеле
Изгибающие моменты равны
полный расчетный:
M=q۰l²р/8=39,89۰4,482/8=100,07 кНм;
-
расчетный длительный:
Ml=ql۰l²р/8=26,14۰4,482/8=65,58 кНм.
Поперечные силы равны (рис.2.4):
-
полная расчетная:
Q= q۰lр/2=39,89۰4,48/2=89,35 кН;
-
расчетная длительная:
Ql= ql۰lр/2=26,14۰4,48/2=58,55 кН.
2.4 Определение усилий в крайней колонне
Нагрузка от собственного веса:
Nкол=b۰h۰Hэт۰( nэт -1)۰ρ·0,9۰10-3۰γf۰γn =0,3۰0,4۰3۰(5-1)۰2400۰1,1۰ 0,9۰10-3=3,42кН.
Полная расчетная сила в расчетном сечение равна:
N=q۰l۰( nэт -1)+ Nкол =39,89۰5,2۰(5-1)+3,42=833,132 кН;
Расчетная длительная сила в расчетном сечение равна:
Nl=ql۰l۰( nэт -1)+ Nкол =26,14۰5,2۰(5-1)+3,42=547,132 кН.
Расчетный эксентреситет равен:
ea= eo =1оп/2+ h/2+ δ =0,25/2+0,4/2+0,05= =0.013 м.
2.5 Изгибающие моменты в колонне
Полный расчетный момент:
М=N۰ ео =833,132۰0,013=10,8 кН۰м;
Расчетный длительный момент:
Мl=Nl۰ ео =547,013·0,013=7,11 кН۰м.
3. Расчет по прочности сечений нормальных к продольной оси ригеля прямоугольного профиля
Сечение ригеля приведено на рис.3.1.
3.1 Исходные данные
Рис.3.1 Сечение ригеля
Материалы:
бетон В20: арматура АШ(A400):
Rb=11,5 МПа; Rs=355 МПа;
Rвt=0,95 М Па; Rsc=355 МПа;
γb1=0,9; Еs=20000 МПа;
Еb=27500 МПа; γs=1;
характеристики приняты из [п.1, п.2]
