2.3.Описание оперативной обстановки на момент прибытия подразделений пожарной охраны на пожар.
Обстановка на пожаре в момент времени минут.
Площадь пожара составляет –3,36 м2
Средняя температура в помещении 518°С.
Дальность видимости в помещении:
(2.9)
Концентрация кислорода достигает 20,603 %.
Концентрация оксида углерода (парциальная плотность) - 2,58·10-3 кг/м3
Концентрация диоксида углерода (парциальная плотность) – 18,6·10-3 кг/м3
Плоскость равных давлений расположена на уровне 0,36 м относительно поверхности пола, следовательно, дым из помещения выходит через дверные проёмы и окна.
Остекление окон разрушено.
Обстановка на пожаре в момент времени минут.
Площадь пожара составляет 3,36 м2.
Средняя температура в помещении 546 °С.
Дальность видимости в помещении:
м. (2.10)
Концентрация кислорода достигает 19,511 %.
Концентрация оксида углерода (парциальная плотность)– 3,47·10-3 кг/м3.
Концентрация диоксида углерода (парциальная плотность) – 25,08·10-3 кг/м3.
Плоскость равных давлений расположена на высоте 0,29 м от пола, следовательно, дым из помещения выходит через дверные проемы и окна.
Остекление окон разрушено.
Для проведения сравнительного анализа значения критической продолжительности пожара при его свободном развитии и в исследовательской части сводим в таблицу 2.2.
Табл. 2.2. Наступление ОФП.
Критическая продолжительность пожара, мин |
||
Опасный фактор пожара |
Свободное развитие |
Исследовательская работа |
,мин. |
3,8 |
3,9 |
,мин |
23,9 |
не достигается |
,мин |
2,9 |
3,9 |
,мин |
26,5 |
не достигается |
,мин |
3,2 |
9,98 |
tнб,мин |
2,32 |
2,56 |

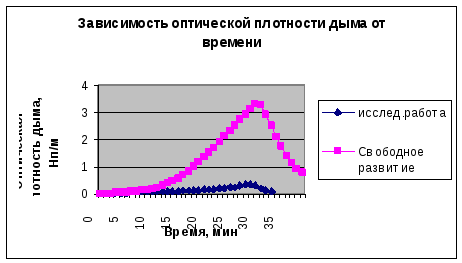

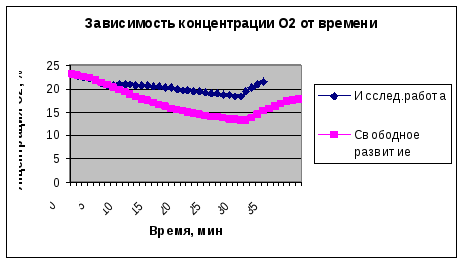

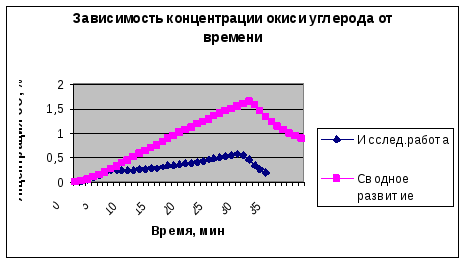

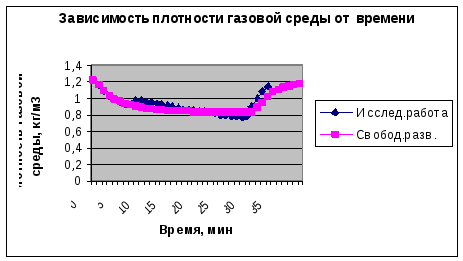

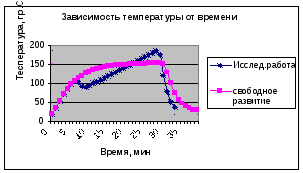

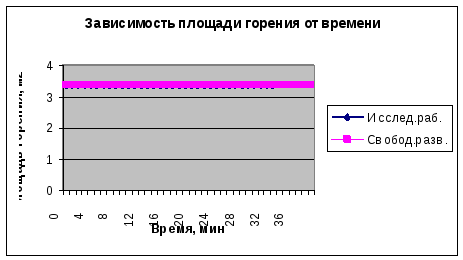

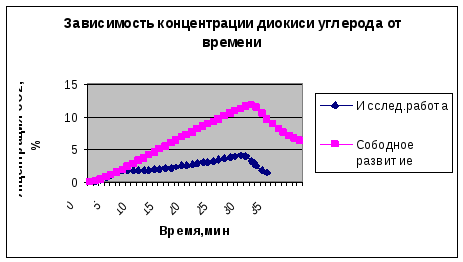

На рисунках 1 – 7 приведены графики зависимостей , , , , , , , свободного развития пожара и при работе вентиляции при включении её на 6 минуте развития пожара.
Заключение.
Анализ результатов расчётов показывает, при включении системы противодымной вентиляции на 6 минуте развития пожара наблюдается следующее:
-
критическая продолжительность пожара по условию достижения предельно допустимых значений ОФП для безопасной эвакуации людей не изменяется;
-
время достижения пороговых значений для конструкций не ограничено;
-
т разрушение остекления окон не происходиит;
-
пожарные тепловые извещатели ИП 103-1-F срабатывают до наступления критической продолжительности пожара по условию достижения предельно допустимых значений ОФП для безопасной эвакуации людей;
Анализируя результаты расчётов и сравнивая графики зависимостей параметров пожара можно сделать следующие выводы об обстановке на пожаре в сходственные моменты времени:
Обстановка на пожаре в момент времени мин:
-
площадь пожара не изменяется 3,36 м2;
-
среднеобъемная температура изменяется с 138 до 109°С;
-
дальность видимости в дыме увеличивается до 26,44м ;
-
концентрация кислорода увеличивается с 17,763% масс до 20,603% масс;
-
содержание оксида углерода уменьшается с 0,633 % масс до 0,279%масс ;
-
содержание диоксида углерода уменьшается с 4,56 %масс до 2,01 %масс ;
-
координата ПРД уменьшиласьс 0,84 м до 0,36 м
Обстановка на пожаре и в момент времени мин;
-
площадь пожара не изменяется 3,36 м2;
-
среднеобъемная температура практически не изменяется с 150 до 149ºС;
-
дальность видимости в дыме увеличивается до 13,75 м;
-
концентрация кислорода увеличилась с 14,886%масс до 19,551% масс;
-
содержание оксида углерода уменьшилось с 1,12% масс до 0,416% масс;
-
содержание диоксида углерода уменьшается с 8,063%масс до 2,998%масс;
-
координата ПРД упала с 0,84 м до 0,29м.
Исходя, из этого можно сделать следующий вывод, что система противодымной вентиляции значительно изменяет обстановку на пожаре, все критические значения опасных факторов пожара изменяются в меньшую сторону. Значение необходимого времени эвакуации увеличилось с 2,32мин до 2,56 минут. Таким образом, можно сделать вывод, что внедрение вентиляции на данный объект целесообразно.
