Тема 2: Физические основы представления информации в компьютерах
План лекции:
-
Определение и классификация информации
-
Измерение количества информации
-
Кодирование символьной информации
Определение и классификация информации
2.1. Информатика, информация, сигналы и их представление
Широкое применение компьютеров содействует научно-техническому развитию страны. Сфера использования компьютеров охватывает практически все виды человеческой деятельности.
Компьютер — это программно управляемая физическая система, предназначенная для алгоритмической проработки информации, поданной сигналами.
В широком значении слова информация является отпечатком реального мира. Информация — это единственный ресурс жизнеобеспечения, которое не уменьшается. Более того: ее объем в данное время удваивается ежегодно.
Информация, подготовленная для проработки на компьютерах, называется данными.
Информационный процесс включает в себя такие этапы:
-
сбор информации от разнообразных источников и представления ее в форме необходимой для введения в компьютер;
-
передачу (пересылку) информации от источника к приемнику;
-
хранение — процесс передачи информации во времени;
-
обработка — систематическое выполнение операций над данными;
-
выдачу результата проработки пользователю.
На всех этих этапах используют средства компьютерной схемотехники. К информации предъявляют такие требования:
-
корректность (однозначность восприятия);
-
ценность (полезность) и оперативность (актуальность);
-
точность, достоверность и стойкость (возможность реагировать на смены начальных данных);
-
достаточность (полнота) — наличие минимально необходимого объема информации для принятия правильного решения.
Структуру и общие свойства информационных процессов изучают в информатике, которая содержит:
-
теорию информации;
-
алгоритмические, программные и компьютерные средства обработки информации;
-
архитектуру компьютеров, системы искусственного интеллекта, вычислительные сети и др.
В теории информации изучают процессы передачи, превращения и хранения информации, куда входят:
• методы определения количества информации в сообщении;
-
рациональные средства представления информации с помощью разнообразных символов (букв, цифр и др.);
-
средства формирования, выявления и оценки параметров информационных процессов.
Упорядоченную последовательность символов (букв, цифр, математических знаков, предназначенных для передачи информации), закодированную в материальной форме, называют сообщением.
Информационное сообщение всегда связано с источником и приемником информации, соединенными каналом передачи (рис. 1.1).

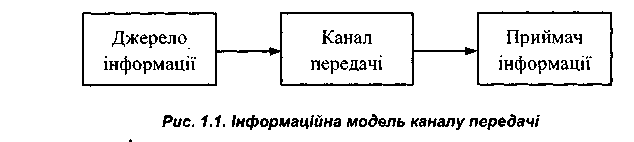

Рис. 1.1 Информационная модель канала передачи
Исторически первой технологической формой получения, передачи, хранения информации являлось аналоговое (непрерывное) представление звукового, оптического, электрического или другого сигнала (сообщения). Магнитная аудио- и видеозапись, фотографирование, запись на шеллачные или виниловые грампластинки, проводное и радиовещание — основные способы хранения и передачи информации в аналоговой форме (рис. 1.2).
Рис.1.2 Аналоговый сигнал и его дискретная (цифровая) аппроксимация (оцифровка)
Аналого-цифровое (дискретное) преобразование — АЦП (analog-to-digital conversion) заключается в формировании последовательностей n-разрядных двоичных слов, представляющих с заданной точностью аналоговые сигналы. Для выполнения этого преобразования вначале осуществляется квантование аналогового сигнала. В результате преобразования получается дискретный сигнал.
Наименьшее изменение аналогового сигнала, которое регистрируется устройством, осуществляющим преобразование, называется разрешением.
Аналого-дискретные преобразователи чаще всего изготавливаются в виде интегральных схем. В необходимых случаях осуществляется обратное — дискретно-аналоговое (цифро-аналоговое преобразование — ЦАП).
Дискретный сигнал — сигнал, имеющий конечное, обычно небольшое, число значений.
Практически всегда дискретный сигнал имеет два либо три значения. Нередко его называют также цифровым сигналом.
В цифровых системах используются двоичные сигналы (рис.1.3, а), имеющие значения:
(+) или (-).
Вместе с тем при передаче данных в большинстве случаев применяются троичные сигналы (рис. 1.3, б) со значениями: (+), (0), (-).
Рис.1.3 Примеры дискретных сигналов: двоичный (а) и троичный (б).
Здесь «единица» представляется отсутствием потенциала в канале, тогда как «нуль» характеризуется положительным либо отрицательным импульсом. При этом полярность импульсов, представляющих «нули», должна чередоваться, т. е. за положительным (+) импульсом должен следовать отрицательный (-) и наоборот. В форме троичного сигнала осуществляется не только кодирование передаваемых данных, но также обеспечивается синхронизация работы канала и проверка целостности данных.
Дискретные сигналы, по сравнению с аналоговыми, имеют ряд важных преимуществ: помехоустойчивость, легкость восстановления формы, простота аппаратуры передачи.
