2.Інформація про ситуацію на місцевості
Інформацію про ситуацію на місцевості одержують на основі польових обстежень. Під час обходів:
1. Ретельно перевіряють наявність і функцію будинків, оскільки можливі розбіжності фактичних і архівних даних.
2. Ці дані зіставляють із планами, що зберігаються в Бюро технічної інвентаризації (БТІ) і даними Дирекції єдиного замовника (ДЕЗ).
3. Уточнюють границі домоволодінь і територій, підвідомчих експлуатаційним організаціям.
Обстеження ситуації сполучають з одержанням інформації про будинки.
У результаті на ситуаційному плані (приклад рис.1.2.а) графічно представляють:
1. Умовними позначками відокремлюють житлову забудову від нежилої.
2. Наносять нумерацію будинків і інших будівель.
3. Вказують поверховість і матеріал стін.
На додаток до цього плану часто будують картограму поверховості, приклад якої показаний на рис.2б

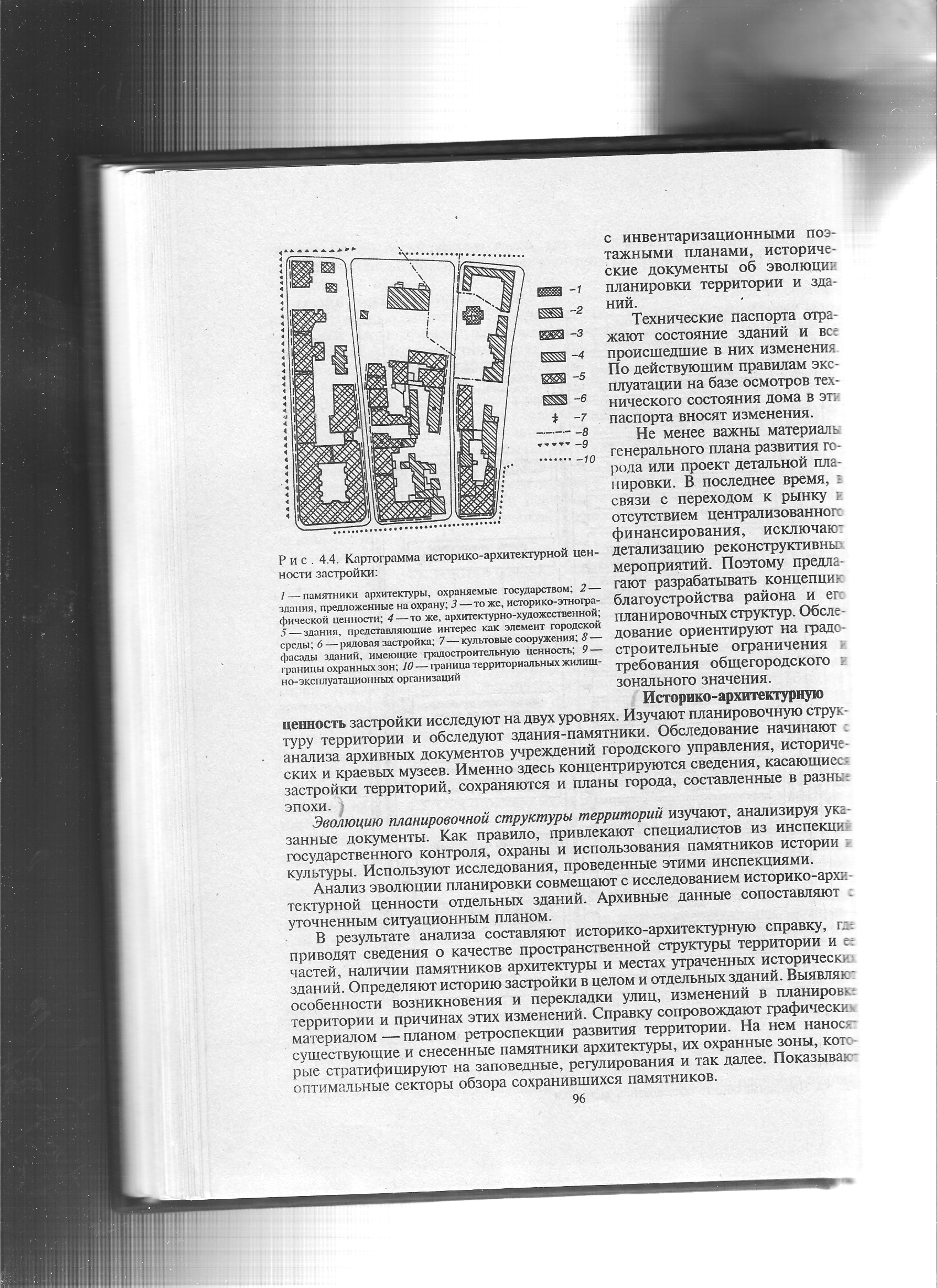

Рис. 1.1. Картограма історико-архітектурної цінності забудови:
1-пам'ятники архітектури, які охороняються державою; 2-будинки, запропоновані на охорону; 3-те ж, історико-етнографічної цінності; 4-те ж, архітектурно-художньої цінності; 5- рядова забудова; 6-будинки, що представляють інтерес як елемент міського середовища; 7-культові спорудження; 8-фасади будинків, що мають містобудівну цінність; 9-границі охоронних зон; 10-границя територіальних житлово-експлуатаційних організацій.

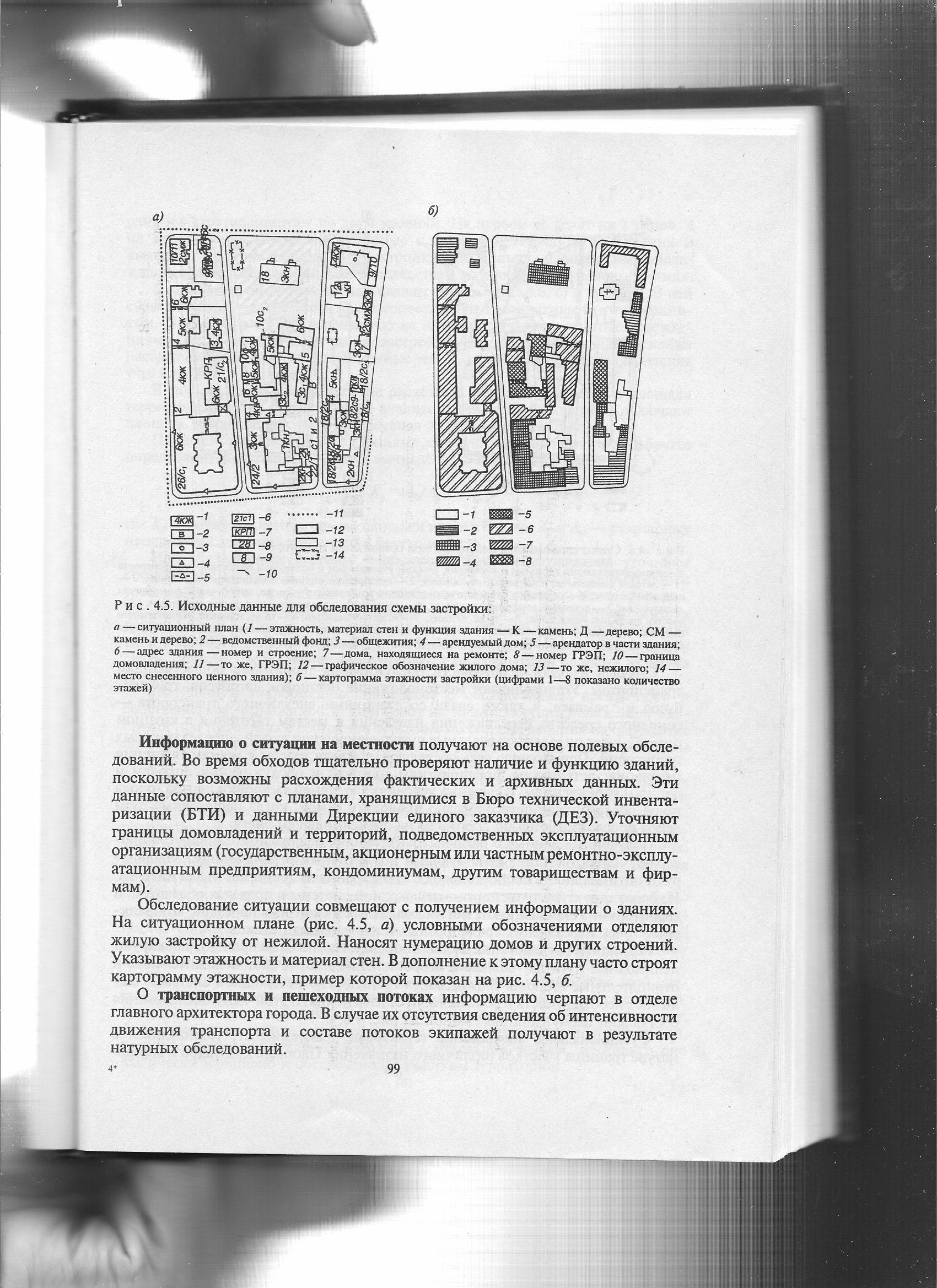

Рис. 1.2. Вихідні дані для обстеження схеми забудови:
а-ситуаційний план (1-поверховість, матеріал стін і функція будинку: камінь (К), дерево (Д), камінь та дерево (СМ); 2- відомчий фонд; 3- гуртожитки; 4- орендований будинок; 5- орендар у частині будинку; 6- адреса будинку - номер і будівля; 7- будинки, що знаходяться на ремонті; 8,9- номер ГРЕП; 10- границя домоволодіння; 11-те ж, ГРЕП; 12- графічне позначення житлового будинку; 13- те ж, нежилого; 14- місце знесеного цінного будинку).

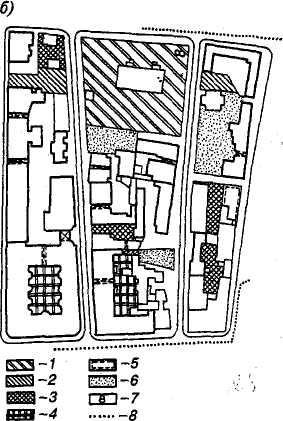

б- картограма поверховості забудови (цифрами 1-8 показана кількість поверхів)
3.Інформація про транспортні і пішохідні потоки.
Про транспортні і пішохідні потоки інформацію черпають у відділі головного архітектора міста. У випадку їхньої відсутності відомості про інтенсивність руху транспорту і складу потоків екіпажів одержують у результаті натурних обстежень.
Етапи одержання інформації:
1. Спочатку вивчають особливості обслуговування території суспільним транспортом:
А) установлюють місце розташування зупинок автобусів, тролейбусів і трамваїв.
Б) визначають реальні шляхи переміщення по території людей, у тому числі шляхи руху населення до зупинок, до підприємств торгівлі й обслуговування, до шкіл і дитячих установ.
2. Отримані дані про реальні відстані пішохідних маршрутів перевіряють на відповідність діючим нормативним обмеженням.
3. Аналізують оптимальність місць зупинок з погляду їхньої доступності для жителів.
4. Вивчають структуру транспортно-пішохідної системи в межах обстежуваної території.
5. Установлюють, чи немає кільцевих і наскрізних проїздів, конфліктних крапок перетинання транспортних і пішохідних потоків.
6. Результати обстеження зводять у довідку, у якій:
А) ранжують обстеження зводять у довідку, у якій.
Б) відзначають позитивні і негативні сторони сформованої транспортно-пішохідної системи.
В) виявляють необхідність і можливість зміни сформованої транспортно-пішохідної системи.
Г) складають схему типу показаної на рис. 3а.

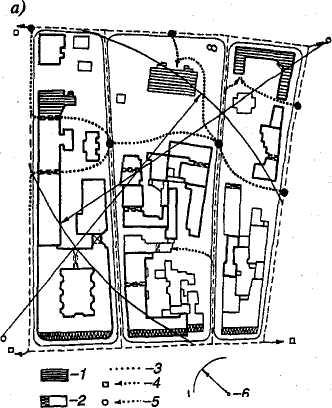

Рис. 1.3. Схеми сформованої планувальної організації території:
а — схема пішохідного руху до магазинів, до дитячих установ і зупинок суспільного транспорту (1 — дитячі дошкільні і шкільні установи; 2 — підприємства торгівлі і суспільного харчування; 3— пішохідні шляхи; 4— зупинки наземного суспільного транспорту; 5— те ж, вневуличного; 6 — радіуси доступності; 7— основні конфліктні крапки);
б — картограма функціонального зонування території (1 — ділянки шкільних установ; 2 — те ж, дитячих; 3— те ж, організації; 4 — те ж, торгівлі, суспільного харчування і побутового обслуговування; 5 — ділянки промисловості, комунального господарства й інших організацій; 6—те ж, зелених насаджень; 7—номера ГРЕП і ДЕЗ; 8 — границі ГРЕП і ДЕЗ)
