3.2.3. Метод засечки

Применяют этот метод для построения осей на монтажных горизонтах зданий высотой до 16 этажей и сооружений высотой до 48 м, когда известны координаты знаков на местности и точек сети на исходном горизонте. Например, для построения точки сети А/1 на монтажном горизонте здания высотой до 16 этажей методом прямой засечки необходимо со знаков 1 и 2 (рис. 16, а) измерить углы и, вычислить горизонтальное проложение длины линиии, а потом найти приращения и координаты точки А'/1 дважды (контроль вычислений) с точек 1 и 2:

, (9)

. (10)

Сравнивая координаты точки исходного горизонта с вычисленными, находят разности и по ним графическими построениями на монтажном горизонте определяют проектное положение точки А/1.

Для построения точек сети на монтажном горизонте здания методом обратной засечки, например для точки А/3, необходимо установить теодолит в произвольной точке А'/3, близко расположенной к точке А/3 (рис. 16, б), измерить углы  и  между направлениями на знаки – ориентиры 1, 2, 3 и вычислить координаты произвольной точки по трем известным. Это вычисление называют решением задачи Потенота, которое можно заменить графическим построением четвертой точки (способ Болотова).

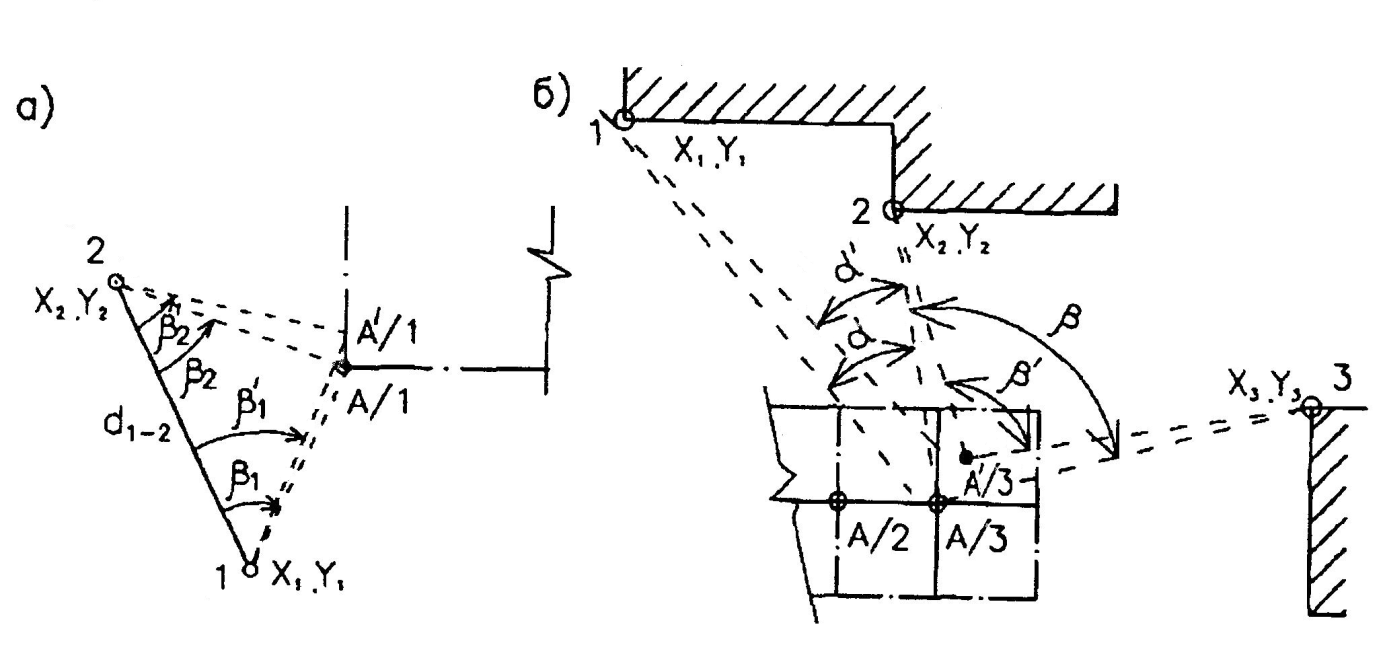

Рис. 16. Засечки: а – прямая; б – обратная

Сравнивая координаты точки исходного монтажного горизонта с вычисленными или графически определенными, находят разности и по ним определяют проектное положение точки.

3.2.4. Метод вертикального проектирования

Этот метод применяют для перенесения точек сети исходного горизонта сквозь отверстия в перекрытиях, которые должны быть не менее 150150 мм. Перенесение точек осуществляют специальными приборами вертикального проектирования. Прибор устанавливают над точкой сети исходного горизонта (рис. 17) и проектируют ее по вертикали (снизу вверх) на специально изготовленную из органического стекла палетку, разграфленную на квадраты со сторонами: 2 мм – для высоты до 25 м, 5 мм – для высоты 25...60 м и 10 мм – для высоты 60...100 м.

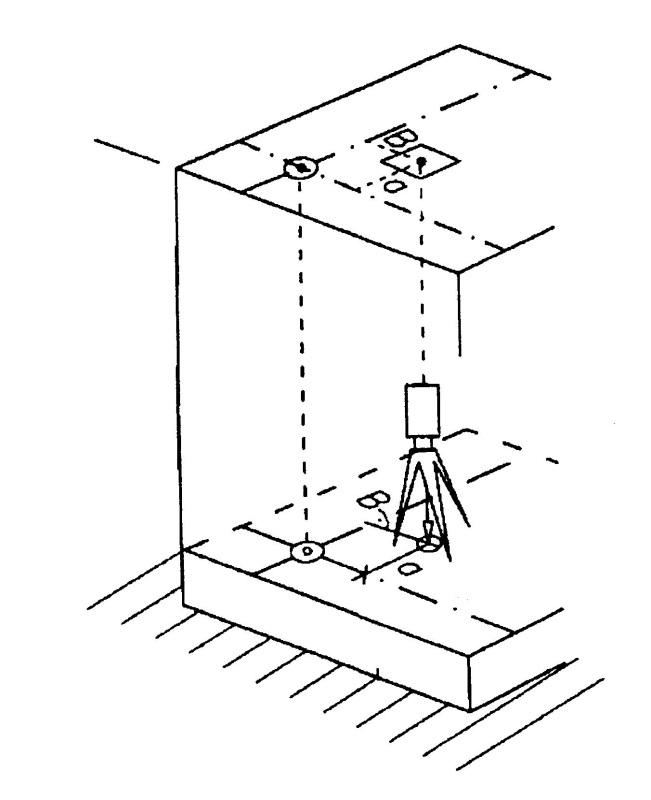

Рис. 17. Перенесение точек внутренней сети с исходного на монтажные горизонты прибором вертикального проектирования

Палетку закрепляют в отверстии так, чтобы ее линии были параллельны разбивочным осям исходного горизонта.

Проектирование производят при четырех отсчетах по лимбу горизонтального круга прибора (0, 90, 180 и 270°), при которых каждый раз определяют квадрат палетки, обозначенный так, как на шахматной доске.

Положение точки сети на палетке, найденное как пересечение двух меток (0 и 180°, 90 и 270°), переносят на перекрытие данного этажа.

В зависимости от технологии монтажных работ применяют метод сквозного или последовательного проектирования точек. В последнем случае точки переносят с одного монтажного горизонта на другой.

Точность перенесения точек прибором вертикального проектирования на высоту 100 м достигает средней квадратической погрешности ±1 мм.
