4. Геодезические исполнительные съемки

4.1. Система исполнительных съемок в строительстве

Исполнительные съемки, которые определяются СП на строительно-монтажные работы, являются одним из важных документов в системе государственных стандартов на техническую документацию.

Геодезические исполнительные съемки строящихся объектов производятся по мере выполнения какой-либо конструкции, этапа строительно-монтажных работ и завершения строительства; например, после отрывки котлована, устройства фундаментов, выполнения всего комплекса нулевых работ, составления плана осей и т. д.

Цель геодезических исполнительных съемок – своевременная корректировка выполнения работ для обеспечения качественного монтажа последующих элементов. Исполнительные съемки могут производиться многократно, их иногда называют текущими. После выполнения строительно-монтажных работ составляют окончательную исполнительную съемку здания или сооружения, исполнительный генеральный план объектов.

Текущие и окончательные геодезические съемки ведутся теми же методами и в том же масштабе, что и обычные разбивки, и геодезические съемки. Чаще всего для съемок используют существующие проектные чертежи, на которых под проектными данными пишут фактические размеры и другие отклонения. Согласно СП 45.13330.2012 «Земляные сооружения, основания и фундаменты» установлены различные виды контроля, а в СП 70.13330.2012 «Несущие и ограждающие конструкции» в п. 3.23 отмечается, что при приемочном контроле должны быть представлены следующие документы: исполнительные чертежи; геодезические исполнительные схемы положения конструкций.

Геодезической основой исполнительных съемок могут быть:

в пределах отдельных зданий и сооружений – точки внутренней сети или пересечения разбивочных осей (см. разд. 3.1);

в пределах строительной площадки – знаки планово-высотной внешней разбивочной сети или знаки закрепления разбивочных осей (см. разд. 1.2).

4.2. Типовые геодезические исполнительные схемы

Многие строительные организации в целях упорядочения и единообразия чертежных работ выпускают альбомы исполнительных схем по оформлению различных строительно-монтажных работ.

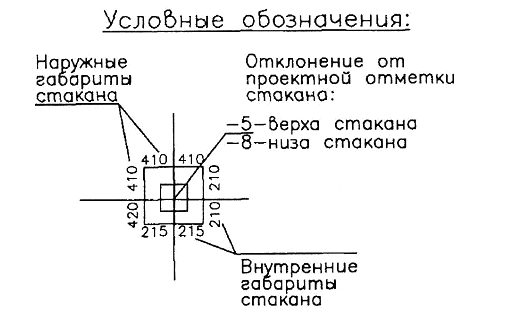

Для изучения методики составления исполнительных схем и правил оформления чертежной документации по ЕСКД (ГОСТ 2001–70 «ЕСКД. Общие положения») даются фрагменты (части) основных типовых схем (рис. 27–34). На схемах приведены условные знаки, которыми наряду с цифрами изображают различные отклонения. Часто в схемах приводятся соответствующие выписки из СП о предельно допустимых отклонениях, поэтому типовые схемы можно использовать как справочные пособия по производству данных работ.

Составление той или иной схемы определяется соответствующими пунктами СП и подтверждается указаниями на их составление в проекте производства работ. В ППР указываются точность, методы и приборы для составления схем. Особое внимание уделяется исполнительным съемкам инженерных сетей (подземных и наземных коммуникаций).

Рис. 27. Исполнительная схема закрепления основных осей

Рис. 28. Исполнительная схема котлована

Рис. 29. Исполнительная схема фундаментов стаканного типа

Рис. 30. Исполнительная схема фундаментов ленточного типа

Рис. 31. Исполнительная схема кирпичных стен

Рис. 32. Исполнительная схема фундаментов свайного типа

Рис. 33. Исполнительная схема панельных стен

Рис. 34. Исполнительная схема каркасных зданий
