18.2. Провозная способность участков
Провозной способностьюжелезнодорожной линии называется наибольшая величина грузопотока (в миллионах тонн нетто) которая может быть освоена линией в течение года. Провозная способность линии зависит от пропускной способности линии; норм массы грузовых поездов; структуры поездопотока по категориям поездов и грузопотока по родам грузов.
Провозная способность рассчитывается:
, (18.2)
где - наличная пропускная способность грузового движения;
- средняя масса поезда брутто, зависящая от установленной нормы массы поезда и структуры грузопотока;
- отношение массы поезда нетто к массе поезда брутто, зависит от рода вагонов и структуры вагонопотока;
- количество груза, перевозимого в ускоренных и сборных поездах, млн.т в год.
Максимальное число грузовых поездов без ускоренных и сборных:
, (18.3)
где - пропускная способность при непараллельном графике;
- коэффициенты съема соответственно пассажирскими, ускоренными грузовыми и сборными поездами;
- число пассажирских, ускоренных грузовых и сборных поездов.
Пример. Наличная пропускная способность однопутного участка для грузового движения равна 20 парам поездов. Средняя масса состава поезда брутто Qбр = 3000 т. Отношение массы нетто и брутто состава φ = 2:3. Месячный коэффициент неравномерности перевозок кн = 1,1. В ускоренных и сборных поездах перевозится млн. т груза в год. Определить провозную способность участка.
Решение. Провозная способность участка в каждом направлении движения
млн. т нетто в год,
где nгр — максимальное число грузовых поездов без ускоренных и сборных, которые могут быть пропущены по участку в сутки.
Тогда
млн. т нетто в год.
18.3. Выбор типа графика на ограничивающем перегоне
однопутной линии
Ограничивающимназывается перегон, имеющий максимальный (из всех перегонов рассматриваемого участка) период графика или минимальную пропускную способность. В первом приближении ограничивающим является перегон, имеющий максимальное суммарное время хода пары поездов (в четном и нечетном направлениях). От порядка проследования поездов через этот перегон зависит величина периода графика, а, следовательно, и пропускная способность не только самогоограничивающего перегона, но и всего железнодорожного участка. Оптимальный вариант прокладки ниток графика на однопутном участке должен обеспечивать максимальную пропускную способность ограничивающего перегона.
Возможны следующие четыре схемы прокладки поездов и соответствующие им формулы расчета периода графика движения.

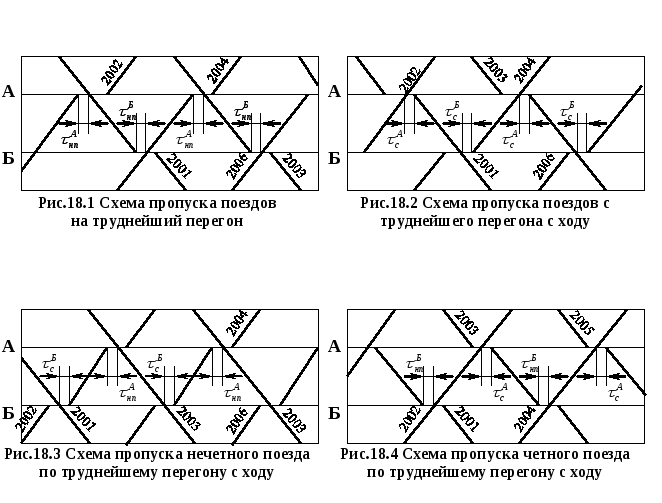

Поезда пропускают с ходу на ограничивающий перегон (рис.18.1):
, (18.4)
где - время хода поезда по перегону соответственно в нечетном и четном направлениях (без учета времени на разгон и замедление), мин;
- интервалы неодновременного прибытия поездов соответственно на станцияхАиБ, мин;
- время на замедление поезда, мин.
2. Поезда пропускают с ходу с ограничивающего перегона (рис.18.2):
, (18.5)
где - время на разгон поезда, мин;
- интервалы скрещения соответственно на станцияхАиБ, мин.
3. Нечетные поезда пропускают с ходу через оба раздельных пункта, примыкающих к ограничивающему перегону (рис.18.3):
. (18.6)
4. Четные поезда пропускают с ходу через оба раздельных пункта, примыкающих к ограничивающему перегону (рис.18.4):
. (18.7)
Из перечисленных выбирают схему с наименьшим периодом графика.
Так как интервалы скрещения и неодновременного прибытия, время разгона и замедления в общем случае не равны между собой, то должна быть выбрана та схема пропуска поездов через раздельные пункты, примыкающие к ограничивающему перегону, которая дает наименьшую сумму станционных интервалов, времени разгона и замедления поезда.
Пример. Выбрать схему пропуска поездов по ограничивающему перегону между раздельными пунктами А и Б. Время хода поездов (без учета времени на разгон и замедление) равно: в нечетном направлении мин, в четном -мин; время разгонамин, а замедления -мин; интервал скрещениямин, интервал неодновременного прибытиямин.
Решение. По формулам (18.4-18.7) рассчитаем периоды графика для схем пропуска поездов по ограничивающему перегону, приведенных на рис.18.1-18.4.
Для схемы 1 (рис.18.1, формула 18.4):
Для схемы 2 (рис.18.2, формула 18.5):
Для схемы 3 (рис.18.3, формула 18.6):
Для схемы 4 (рис.18.4, формула 18.7):
Таким образом, прокладку поездов на ограничивающем перегоне целесообразно производить по схеме 2 (рис.18.2), имеющей минимальный период графика (48 мин) и обеспечивающей наибольшую пропускную способность.
