7. Охарактеризуйте амперметр (назначение, особенности подключения, расширение пределов измерений).

Амперметр – это прибор для измерения силы тока.

Особенности амперметра:

• Подключается в цепь только последовательно

• В цепях постоянного тока необходимо соблюдать полярность

• Для измерения величины постоянного тока применяются амперметр магнитоэлектрической системы, а переменного - электромагнитной системы.

• Для измерения малых токов используют микроамперметры и миллиамперметры

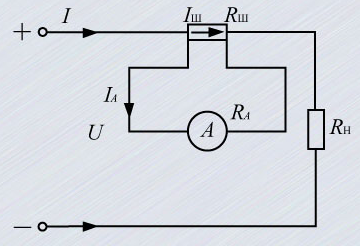

• Для расширения пределов измерений в цепях постоянного тока параллельно к амперметру подключают шунт.

Шунт выбирают по коэффициенту шунтирования и величине сопротивления.

Предположим, необходимо измерить ток 25А амперметром с максимальным значением на шкале 1А. Определим сопротивление шунта, если сопротивление амперметра 0,075Ом.

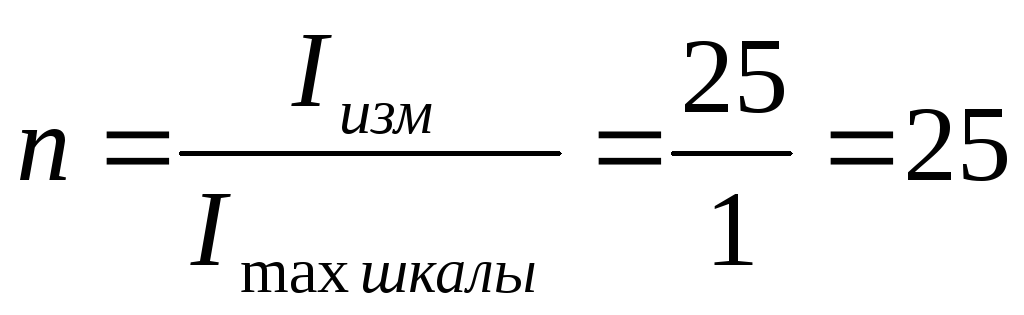

сначала необходимо определить коэффициент шунтирования

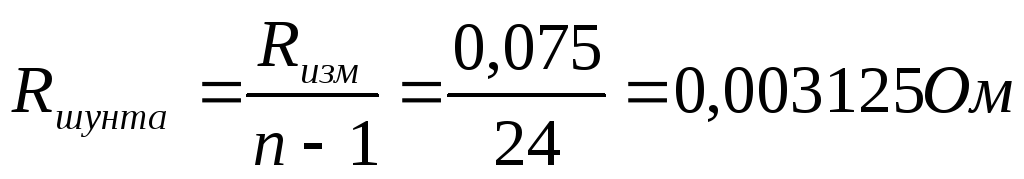

После этого находите сопротивление шунта

• Для расширения пределов измерений амперметра в цепях переменного тока используют трансформаторы тока.

8. Охарактеризуйте вольтметр (назначение, особенности подключения, расширение пределов измерений).

Вольтметр – это прибор для измерения ЭДС источника и падения напряжения на участке цепи.

Подключается параллельно нагрузке или источнику электрической энергии.

Классификация

• По принципу действия вольтметры разделяются на:

  • электромеханические — магнитоэлектрические, электромагнитные, электродинамические, электростатические, выпрямительные, термоэлектрические;

  • электронные

• По роду тока:

  • постоянного тока;

  • переменного тока;

• По конструкции и способу применения:

  • щитовые;

  • переносные;

  • стационарные

Особенности вольтметра:

• Подключается в цепь только параллельно

• В цепях постоянного тока необходимо соблюдать полярность

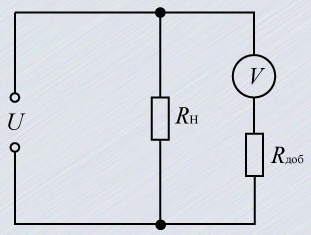

• Для расширения пределов измерений в цепях постоянного тока последовательно с вольтметром подключают добавочное сопротивление

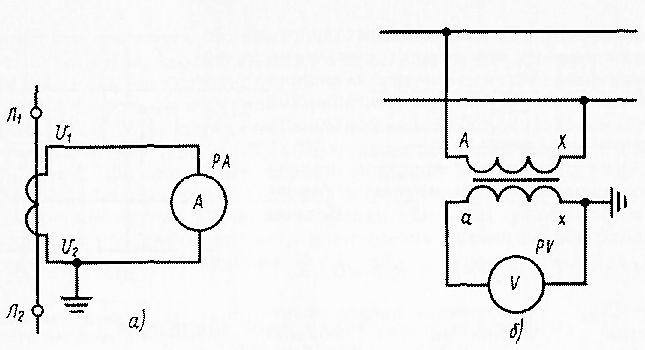

• Для расширения пределов измерений вольтметра в цепях переменного тока используют трансформаторы напряжения.

Для измерения напряжения в цепях постоянного тока применя­ют магнитоэлектрические вольтметры, а в цепях переменного тока - электромагнитные и электродинамические.

9. Охарактеризуйте мультиметр (назначение, особенности подключения).

Мультиме́тр— комбинированный электроизмерительный прибор, объединяющий в себе несколько функций. В минимальном наборе это вольтметр, амперметр и омметр.

Устройство мультиметра и правила работы с ним.

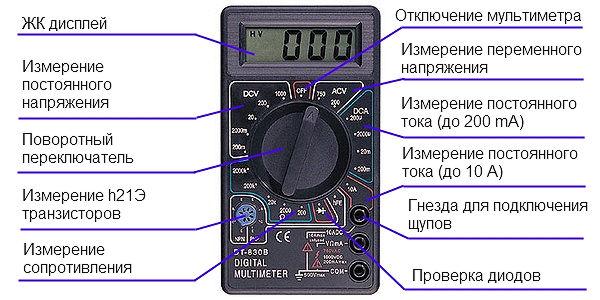

Простые цифровые мультиметры имеют на лицевой панели ЖК индикатор, поворотный переключатель пределов измерения и три гнезда для подключения щупов. Питание мультиметра осуществляется от батарейки типа "Крона" напряжением 9В. Для замены батарейки необходимо снять заднюю крышку прибора, при этом также открывается доступ к печатной плате мультиметра, на которой расположен, в том числе, предохранитель номиналом 200 мА.

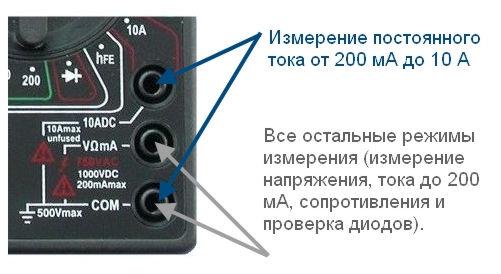

Одно из гнезд для подключения щупов, а именно гнездо СОМ, задействовано всегда, при любом роде выполняемых измерений. Обычно к гнезду СОМ присоединяется щуп черного цвета. к гнезду VΩmA подключается щуп красного цвета при измерении постоянного и переменного напряжения, сопротивления и постоянного тока величиной до 200 мА. Для измерения постоянного тока величиной более 200 мА красный щуп из гнезда VΩmA необходимо вынуть и подключить его в гнездо 10А.

На лицевой панели мультиметра кроме того расположен восьми контактный разъем (сокетт) подключения транзисторов для измерения коэффициента усиления по тока h21э (или hFE). Причем измерить коэффициент усиления по току удается только у биполярных низкочастотных транзисторов малой и средней мощности. Так как в процессе обслуживания и ремонта оборудования КИП нет необходимости измерять коэффициент усиления транзисторов, то данный режим работы мультиметра рассматриваться не будет. Скажу лишь только, что к контакту Е разъема подключается эмиттер транзистора, к контакту В - база, к контакту С - коллектор, но перед этим необходимо, например, по справочнику определить структуру транзистора: p-n-p или n-p-n и выбрать соответствующую сторону разъема.

В режиме проверки целостности полупроводниковых диодов мультиметр генерирует небольшое испытательное напряжение и ток, которое и прикладывается к проверяемому диоду. Если диод исправен, то при подключении красного щупа (плюса) мультиметра к аноду, а черного щупа к катоду на дисплее высветиться значение падения напряжения на p-n переходе диода. Для кремниевых диодов это напряжение находиться в пределах 0,6...0,9 В. При обратной полярности подключения (красный щуп - катод, черный щуп - анод) на дисплее высветится единица, так как диод проводит ток только в одном направлении. При проверке диодов без выпаивания их из схемы ремонтируемого устройства имейте ввиду, что соединенные с диодом другие радиодетали могут исказить результат измерения. Поэтому желательно хотя бы один вывод диода отсоединять от схемы.

Отключение мультиметра по окончанию проведения измерений осуществляется путем установки поворотного переключателя в положение OFF.

При работе с мультиметром не прикасайтесь к оголенной части щупов, так как, во-первых, это может привести к поражению электрическим током (при измерении тока и напряжения) и, во-вторых, из-за относительно низкого электрического сопротивления тела человека может возрасти погрешность измерения, особенно при измерении больших сопротивлений.

Недорогие мультиметры DT 830B и им подобные можно применять только для измерений, производимых при наладке оборудования и поиске неисправностей. Их нельзя использовать при калибровке и уж тем более при поверке датчиков и другого оборудования КИП, так как точность измерения данных мультиметров недостаточна для этих целей и, кроме того, они не внесены в государственный реестр средств измерения. При поверке и калибровке оборудования следует использовать более точные мультиметры, например, отечественные приборы серии В7 или импортные мультиметры APPA, Fluke и аналогичные.

Всегда следите за степенью разряда батареи мультиметра, так как в случае сильного разряда батареи погрешность измерения прибора резко возрастает. При покупке мультиметра отдавайте предпочтение тем моделям, у которых есть индикатор разряда батареи. И меняйте батарею сразу же, как только загорится индикатор разряда батареи.

Выбирая между несколькими моделями мультиметров, следует отдавать предпочтение тем моделям, которые имеют более широкие пределы измерения (или большее количество поддиапазонов измерения) напряжения, тока и сопротивления и минимальную погрешностьизмерения. Дополнительный функционал приборов, такой как измерение температуры, емкости, встроенный генератор импульсов зачастую остается не востребованным, и делать упор на наличие этих функций при покупке мультиметра не стоит.

Если значение измеряемой величины вам не известно даже ориентировочно, то всегда начинайте измерения, установив максимально возможный предел измерения для данного рода измерений. Мультиметр, особенно недорогие модели, является не ремонтопригодным устройством (точнее дешевле купить новый прибор, чем ремонтировать вышедший из строя) поэтому при выполнении измерений будьте внимательны и следите за тем, в какие гнезда вставлены щупы и в каком положении находиться поворотный переключатель.
