15. Что такое электрический кабель? Кабельная линия? Назовите способы монтажа кабельных линий, охарактеризуйте каждый из них.

ПМ.02 Проверка и наладка ЭО

1. Какие работы называют пусконаладочными? Каковы задачи и структура наладочной организации?

Пусконаладочными работами

является комплекс работ, включающий проверку, настройку и испытания электрооборудования с целью обеспечения электрических параметров и режимов, заданных проектом.

Задачи наладочной организации:

• анализ проектных материалов (при рассмотрении принципиальных и монтажных схем) и ознакомление с заводской документацией основного электрооборудования;

• проверка и испытание электрооборудования до поступления его в монтажную зону;

• проверка и испытание вторичных приборов и аппаратов в лаборатории;

• проверка правильности монтажа первичных и вторичных цепей;

• проверка и испытание смонтированного электрооборудования;

• поэлементное опробование смонтированной электроустановки;

• комплексное опробование и пусковые испытания смонтированной электроустановки;

• включение смонтированной электроустановки в работу; оформление и сдача заказчику технической документации (исполнительных схем, протоколов испытаний электрооборудования и др.).

Выполнение указанных работ можно обеспечить специализированной монтажной организацией — наладочным управлением, входящим в состав монтажного треста и обслуживающим все монтажные управления этого треста. Наладочное управление должно быть укомплектовано высококвалифицированными специалистами, включая инженерно-технический состав и специально обученных электромонтажников-наладчиков.

Наладочное управление должно располагать современной измерительной аппаратурой как общего назначения (для измерения электрических и магнитных величин, проверки временных характеристик), так и специального (приборы для определения увлажненности изоляции электрических машин и трансформаторов, для отыскания места повреждения в кабельных и воздушных линиях электропередачи и др.), а также иметь оборудованные соответствующим образом передвижные лаборатории (в автомобилях, автоприцепах, в некоторых случаях в железнодорожных вагонах).

2. Охарактеризуйте содержание организационного, технического и материального обеспечения пусконаладочных работ

3. Назовите и охарактеризуйте этапы проведения пусконаладочных работ

4. Назовите и охарактеризуйте виды организации пусконаладочных работ.

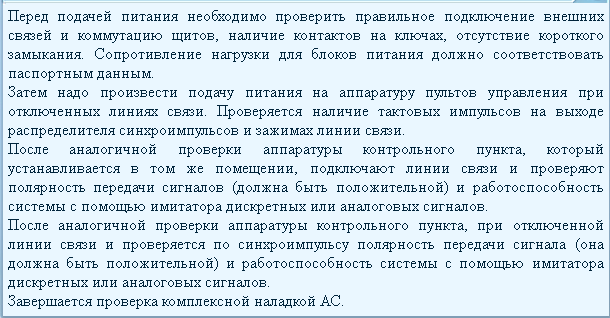

5. Составьте порядок проведения пусконаладочных работ автоматизированных систем.

4. Назовите и охарактеризуйте общие методы проведения пусконаладочных работ. Приведите примеры использования каждого из методов.

Методики пусконаладочных работ (способы проведения испытаний), существующие в наше время, различны, но все проходят в три этапа.

1. Подготовительный – сначала заказчик и исполнитель согласовывают программу проведения, утрясают детали, договариваются о цене.

2. Вторая ступень – накладка панелей управления, автоматики и элементов защиты. Возможно это только после окончания ремонта и всей отделки, когда будут функционировать системы освещения, а электрооборудование будет заземлено.

3. Завершающий – специалисты проводят комплексное испытание оборудования. Во время этого этапа должно быть настроено взаимодействие установленных электроприборов с выдачей технических отчетов. Только когда все аппараты достигнут предусмотренных характеристик при любом режиме эксплуатации, электрики могут считать свое дело завершенным.
