Основные задачи по созданию новой техники
Основной задачей инвестиционного плана на 2013г. является - создание и освоение новой продукции, создание организационных условий по расширению продаж продукции, в том числе на экспорт в дальнее зарубежье, работы по повышению конкурентоспособности выпускаемых станков – уменьшение отпускных цен, повышения технического уровня и качества, а также сокращение сроков выполнения заказов.
В разделе бизнес – плана завод планирует в 2015 году создать опытные образцы и освоить изготовление нового специального оборудования, выпуск которого в Республике Беларусь в настоящее время не осуществляется. К вышеуказанным мероприятиям относится:
- создание гаммы заточных станков с числовым программным управлением (CNC), построенных по блочно-модульному принципу для выполнения операций по заточке в условиях мелкосерийного, серийного и крупносерийного производства.
Основные этапы проектирования и стадии производства станочного оборудования на предприятии
Структурная схема управления предприятием
Рис.2.1. Структурная схема управления предприятием
Должностная инструкция оао завод «визас»
2.1. Общие положения
2.1.1 Инженер-конструктор IIкатегории отдела главного конструктора подчиняется непосредственно начальнику бюро, в состав которого входит, главному конструктору, и его заместителям.
2.1.2 Инженер-конструктор IIкат. принимается на работу, назначается на должность и освобождается от занимаемой должности приказом генерального директора по представлению главного конструктора.
2.1.3 Категория инженера-конструктора IIкат. определяется его образованием, квалификацией и опытом работы на конструкторской должности.
2.1.4 В своей работе инженер-конструктор IIкат. руководствуется «Положением об отделе главного конструктора», прогнозами выпуска продукции предприятия, утвержденными планами работы отдела и бюро, распоряжениями заместителя технического директора, главного конструктора, государственными и отраслевыми стандартами, а также настоящей инструкцией.
2.1.5 За инженером-конструктором IIкат. в соответствии с профилем работы закрепляется несколько выпускаемых предприятием станков, по которым он является ведущим конструктором и осуществляется комплекс предприятий по обеспечению своевременного и качественного их изготовления.
Задачи и функции
2.2.1 Инженер-конструктор IIкат. отдела главного конструктора обязан:
2.2.1.1 Инженер-конструктор IIкат. (механик):
2.2.1.1.1 Разрабатывать эскизные, технические и рабочие проекты деталей различной сложности, используя средства автоматизации проектирования, обеспечивая соответствие проектов техническим заданиям, стандартам, нормам техники безопасности.
2.2.1.1.2 Систематически совершенствовать и модернизировать конструкции закрепленных за ним станков в направлении улучшения их технико-экономических показателей, повышать технологичность изготовления.
2.2.1.1.3 Составлять кинематические схемы, общие компоновки и теоретические увязки отдельных элементов конструкций на основании эскизных проектов: снимать эскизы сложных деталей с натуры и выполнять сложные деталировки, проводить контрольную сборку узлов; осуществлять контроль качества выполнения документации.
2.2.1.1.4 Проводить технические расчеты по проектам и технико-экономический анализ эффективности проектируемых конструкций.
2.2.1.1.5 Решать вопросы по конструкторской документации, возникшие при технологической подготовке производства, при изготовлении в механических цехах, сборке, отладке и сдаче новых станков приемочным комиссиям, ОТК.
2.2.1.1.6 Составлять инструкции по эксплуатации конструкций, пояснительными записками к ним, согласовать заявки, договора и другую нормативно-техническую документацию (ТЗ, ТУ и др.) на проектирование и изготовление станков.
2.2.1.1.7 Осуществлять приемку конструкторской документации от проектных организаций, изучать и анализировать конструкторскую документацию, поступающую от других предприятий, с целью ее использования при проектировании и конструировании, согласовать разрабатываемые проекты с другими подразделениями предприятия, представителями заказчика и органов надзора, экономически обосновывать разрабатываемые конструкции.
2.2.1.1.8 Изучать отечественную и зарубежную информацию по аналогичному оборудованию и использовать ее для постоянного повышения технического уровня выпускаемых станков с соблюдением требований техники безопасности.
2.2.1.1.9 Участвовать в сборке, наладке, испытаниях и сдаче в эксплуатацию опытных образцов станков и опытных партий; составлять мероприятия по выявленным замечаниям и предложениям; внедрять их в производство; участвовать в испытаниях закрепленной за ним продукции.
2.2.1.1.10 Корректировать конструкторскую документацию по выявленным замечаниям и предложениям, подготавливать и выпускать извещения об изменении конструкторской документации.
2.2.1.1.11 Участвовать в проведении унификации и стандартизации отдельных узлов и деталей.
2.2.1.1.12 Составлять заключения по рационализаторским предложениям на изменение конструкции деталей и узлов выпускаемых станков по проектам стандартов.
2.2.1.1.13 Разрабатывать и участвовать в реализации мероприятий по повышению эффективности производства, качества выпускаемой продукции и снижению трудоемкости; внедрять международные стандарты; подготавливать и осуществлять мероприятия по подготовке предприятия к сертификации продукции и производства.
2.2.1.1.14 Обрабатывать заказ-наряды на поставку станков и запчастей на экспорт, давать решения по заменам материалов, комплектующих, отклонениям от конструкторской документации.
2.2.1.1.15 Соблюдать трудовую дисциплину, не допускать нарушение отраслевых и государственных стандартов.
2.1.1.16 Осуществлять авторский надзор за изготовлением закрепленных за ним станков и их эксплуатацией у потребителей.
2.2.1.1.17 В случае производственной необходимости, определяемой главным конструктором, отработать на рабочем месте в сверхурочное время с последующим представлением отгула.
2.2.1.2 Инженер-конструктор 2 кат. По ТНП:
2.2.1.2.1 Выполнять все перечисленные вопросы в п. 2.2.1.1, касающихся товаров народного потребления.
2.2.1.2.2 Оказывать техническую помощь службам и цехам завода при освоении опытных образцов ТНП.
2.2.1.3 Инженер-конструктор 2 кат. (электроник и электрик):
2.2.1.3.1 Выполнять все перечисленные вопросы в п.2.2.1.1, 2.2.1.2 касающейся электрооборудования выпускаемых станков и товаров народного потребления.
2.2.1.3.2 Разработать и корректировать алгоритмы станков с ЧПУ, внедрять в электросхемы станков новые электропривода, устройства управления, в том числе на базе микропроцессорных средств
2.2.1.3.3 Внедрять в производство выпускаемых станков с ЧПУ программно-математическое обеспечение, разрабатывать и управляющие программы для заточки конкретных видов инструмента (совместно с конструкторами-механиками).
2.2.1.4 Инженер-конструктор (гидравлик):
2.2.1.4.1 Выполнять все перечисленные вопросы в п.2.2.1.1, 2.2.1.2 касающиеся гидрооборудования и смазки выпускаемых станков и товаров народного потребления (по закреплению).
2.2.2 Инженер-конструктор отдела главного конструктора должен знать:
2.2.2.1 Постановления, распоряжения, приказы Минпрома, Совета Министров Республики Беларусь и другие руководящие, методические и нормативные материалы по конструкторской подготовке производства.
2.2.2.2 Принцип работы, условия сборки и технической эксплуатации закрепленных за ним станков.
2.2.2.3 Перспективы технического развития предприятия, применяемые оснастку и инструмент, технические характеристики и экономические показатели лучших отечественных и зарубежных.
2.2.2.4 Стандарты, методики и инструкции по разработке и оформлению конструкторской документации, технические требования, предъявленные к разрабатываемым станкам, применяемые в конструкциях материалы и их свойства.
2.2.2.5 Передовой отечественный и зарубежный опыт при конструировании аналогичной продукции.
2.2.2.6 Основы экономики и организации производства, основы трудового законодательства, правила и нормы охраны труда, техники безопасности, производственной санитарии и противопожарной защиты, технической эстетики и художественного конструирования.
Права
Инженер-конструктор отдела главного конструктора имеет право:
2.3.1 Принимать и отстаивать конкретное решение по станкам, закрепленным за конструктором до принятия окончательного решения главным конструктором.
2.3.2 Получить по согласованию с администрацией отдела отгулы за отработанные сверхурочные часы.
2.3.3 Участвовать в заседаниях научно-технического совета, связанных с работой конструкторской службы; разрабатывать и вносить предложения по улучшению выпускаемых заводских станков, по внедрению новой техники; вносить предложения по совершенствованию структуры конструкторской службы.
2.3.4 Работать над повышением своего технического уровня, обращаться к нач. бюро и начальнику отдела с предложениями о направлении на квалификационную комиссию с целью повышения категории и уровня зарплаты в пределах штатного расписания отдела главного конструктора.
2.3.5 Участвовать в разработке планов работы отдела на планируемый отрезок времени: участвовать в подряде, если весь отдел работает по соответствующему договору с администрацией завода.
2.3.6 Ставить вопрос о возможности запрещения работ в производстве закрепленных за ним изделий, если нарушаются закрепленные в конструкции качественные показатели.
Ответственность
2.4.1 Инженер-конструктор несет материальную и дисциплинарную ответственность за невыполнение всех видов работ, указанных в разделе 2., особенно за несоблюдением требований техники безопасности, и за срыв плана работ отдела главного конструктора в настоящий период времени.
Этапы проектирования и изготовления станков
Основные этапы проектирования и изготовления станков или машин регламентированы ЕСКД. Процесс создания нового станка очень сложен и содержит многие мероприятия для обеспечения этапов проектирования от технического задания до запуска его в серийное производство (рисунок 2.2).
Техническое задание обосновывает целесообразность создания новой машины и устанавливает основное назначение и технические характеристики, вид производства, для которого предназначена машина или станок. Новая машина или станок должны иметь более высокие показатели по сравнению с существующими станками, обеспечивать более высокую производительность и повышение качества продукции, простоту конструкции.
Основной вопрос технического задания заключается в указании и обосновании тех новых качеств, которыми должен обладать станок. Для определения преимуществ предлагаемого варианта анализируют характеристики лучших станков или машин данного типа. Исходные данные для обоснования технических показателей станка технологический процесс обработки на данном участке и требования к качеству выпускаемой продукции.
Техническое предложение содержит совокупность конструкторских документов, оно уточняет и развивает техническое задание. На этом этапе разрабатывают кинематическую, гидравлическую и другие схемы станка. Рассчитывают габаритные размеры машины, устанавливают его окончательные технические характеристики, приводят технико-экономическое обоснование целесообразности его проектирования. Техническое предложение дает полное представление о внешнем виде и возможностях машины.
Эскизный проект содержит конструктивные решения, дающие общее представление об устройстве и принципе работы машины на основании проектных расчетов и анализа различных вариантов. Исходными данными для расчетов служат параметры технологических режимов обработки - величин скоростей резания и подач, сил, возникающих при выполнении заданного технологического процесса. При разработке конструкции машины или станка используют стандартные и унифицированные детали, узлы и механизмы.

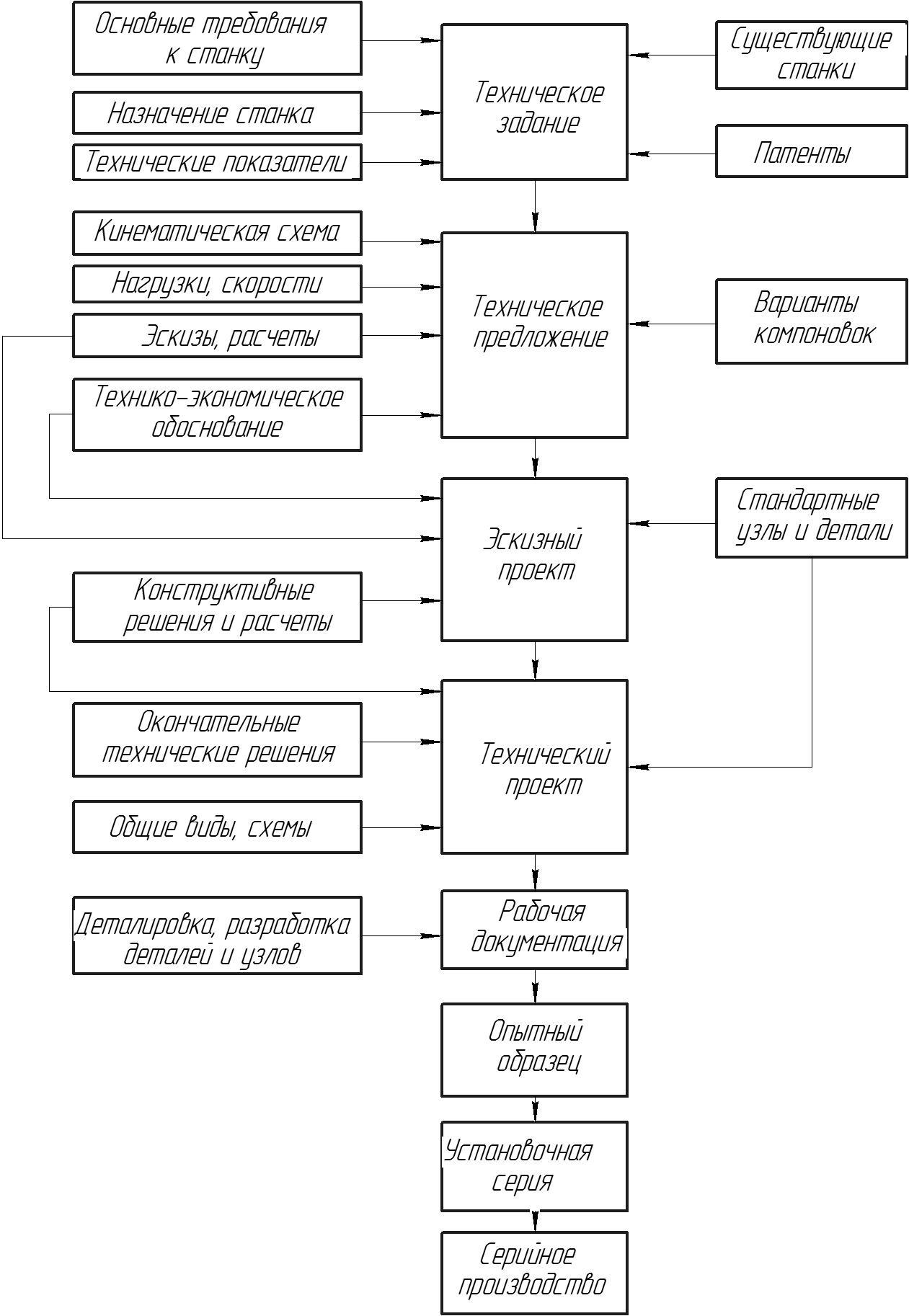

Рисунок 2.2 – Схемы порядка проектирования машины
Технический проект содержит окончательные технические решения, дающие полное представление об устройстве машины или станка. В нем представлены исходные данные для разработки рабочей документации. На этой стадии принимают и разрабатывают окончательные технические решения, выполняют общие виды и схемы машины, производят необходимые дополнительные расчеты.
Рабочая документация (последняя стадия проектирования) включает в себя разработку рабочих чертежей деталей и технических условий к ним. Она содержит все данные, необходимые для разработки технической документации изготовления станка или машины. Далее следуют этапы изготовления и доводки новой машины.
Опытный образец изготовляют для того, чтобы проверить и испытать конструкцию нового станка или машины с целью выявления конструктивных и технологических недостатков.
Установочную серию выпускают, чтобы проверить машину или станок в производственных условиях. На этой стадии разрабатывают также основные документы машины - ее паспорт, руководство по эксплуатации, технические условия на ее показатели согласно стандартам.
Серийное производство проводят после исправления конструкции на основании проведенных испытаний.
Опыт применения САПР
