5.3 Расчет подкрановой части колоны
Сечение колоны
Расчетные усилия ,в соответствии с расчетом вRADUGA результаты расчета приведены в файлах рама_расчет.s2p.
Внецентренно сжатые элементы расчитываются в соответствии с п.7.1.2.18 /1/.
Расчет производим как для случая малого эксцентрситета в соответсвии с моделью Рисунок 7.6 /1/. В соответствии с принятой моделью расчет допускается производить из условия (7.7) /1/, но при этом высота сжатой зоны для элементов из бетона классов по прочности С25/30 и ниже должна определяться из условия:
где
Принимаем симметричное армирование ;
Получаем одно уравнение с двумя неизвестными, для того чтобы оно имело решение нужно задаться одной из неизветных. Зададимся площадью армирования, определя ее как для центрально сжатого элемента в соответсвии с п.7.1.2.17 /1/ расчет центрально сжатых железобетонных элементов следует производить из условия:
где коэффициент, учитывающий влияние продольного изгиба и случайных эксцентриситетов, принимаемый по таблице 7.2 /1/ либо рассчитываемый по формуле (7.18) /1/, в данном случае принимаем по таблице.
высота элемента в свету, в нашем случае 9,92м;
коэффициент, учитывающий условия закрепления элементов для консольных колонн и стен защемленных с двух концов равен 0,5;
;
где
для сборных элементов, за исключением стен и оболочек равен 20мм;
следовательно
Арматуру подбираем из условия
Следовательно в случае центрального сжатия элемента арматура устанавливается по конструктивным соображениям. В соответствии с п.11.2.27 /1/ в колоннах с размером меньшей стороны сечения 250 мм и более диаметр продольной арматуры следует принимать не менее 16 мм. Принимаем 216;
После того как мы определились с величиной армирования, найдем высоту сжатой зоны:

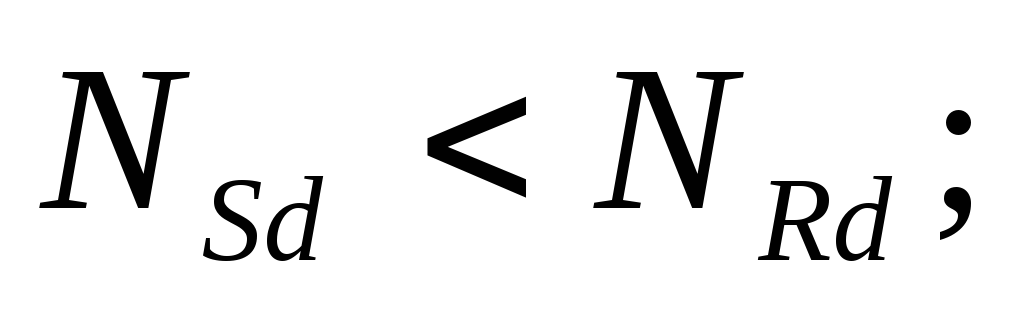

Проверяем условие
Все условия прочности соблюдаются.
Учитывая массивность сечения и небольшое значение поперечной силы, то поперечную арматуру принимаем конструктивно 210 S240 ()s = 300 мм.
6 Расчет внецентренно нагруженного фундамента
6.1 Исходные данные
Определим расчетные характеристики для бетона :

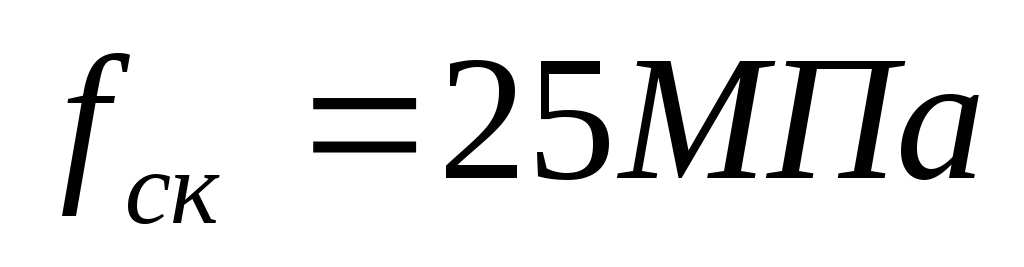

- нормативное сопротивление бетона на осевое сжатие ;
- гарантированная прочность бетона на осевое сжатие ;

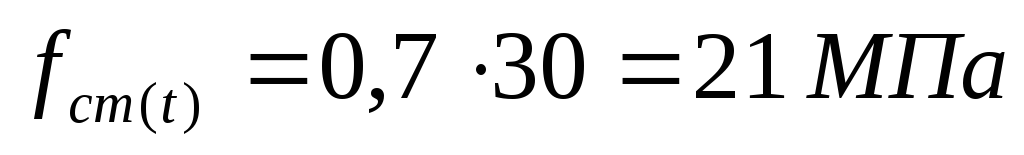

- передаточная прочность ;
- ;
- ;
-

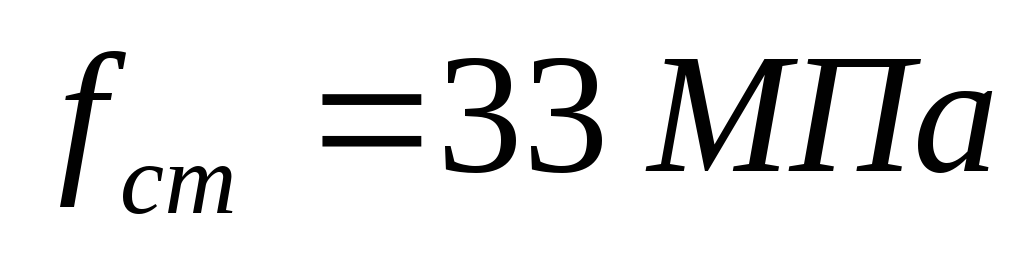

- расчетное сопротивление бетона сжатию для первой группы предельных состояний составит ;
- расчетное сопротивление бетона на растяжение для первой группы предельных состояний;
- расчетное сопротивление бетона сжатию для второй группы предельных состояний () составит;
- расчетное сопротивление бетона на растяжение для второй группы предельных состояний () составит;

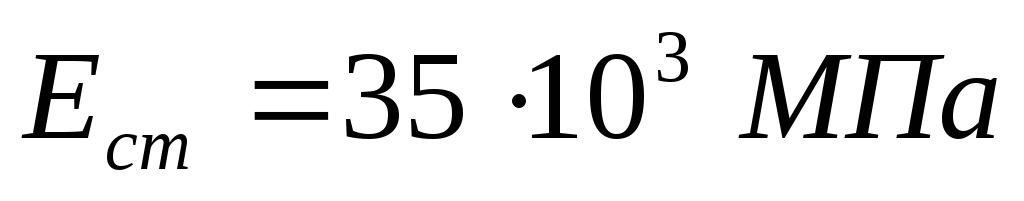

Модуль упругости бетона определяем по таблице 6.2 /1/. В зависимости от марки смеси по удобоукладываемости он составит , но согласнопримечанию окончательно модуль упругости бетона составит:
.
Для армирования колонны принимаем продольную арматуру S400. Определим расчетные характиристики для арматуры S400:
- расчетное сопротивление арматуры растяжению по таблице 6.5 /1/ составит ;
- модуль упругости арматуры .
Поперечное армирование выполняем вязаными каркасами арматура S240. Определим расчетные характеристики для арматуры S240:
- нормативное сопротивление арматуры растяжению;
- расчетное сопротивление арматуры растяжению;
- по таблице 6.5/1/.
Расчетное сопротивление грунта - R = 250 кПа.
Минимальная глубина заложения фундамента 1,5 м.

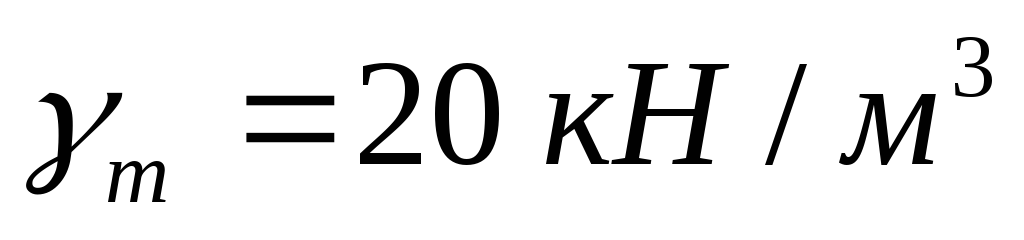

Средний вес тела фундамента и грунта на его ступенях -.
