4.7 Расчет прочности фермы в стадии эксплуатации
4.7.1 Проверка размеров бетонного сечения
Размер сечения проверяют из расчета, что поперечное армирование отсутствует. Если геометрия сечения будет удовлетворять условиям прочности при заданных свойствах материала элемента, то армирование устанавливают исходя из конструктивных соображений, если не удовлетворяет, то проводят подбор поперечной арматуры элемента.
Расчет железобетонных элементов по прочности на действие поперечных сил при отсутствии вертикальной и (или) наклонной (отогнутой) арматуры, следует производить в соответствии с п.7.2.1.1 /1/ из условия:

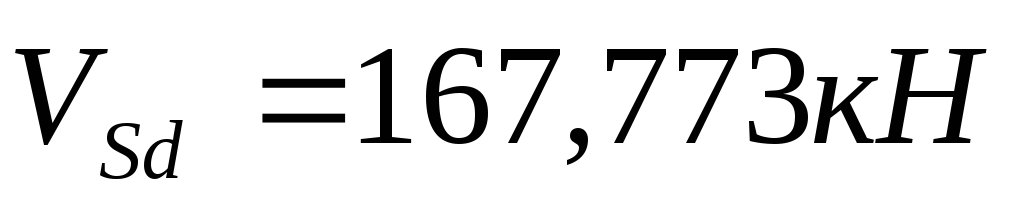

где расчетная поперечная сила в рассматриваемом сечении, вызванная действием нагрузок, в нашем случае определяется из результатов расчета в RADUGA;

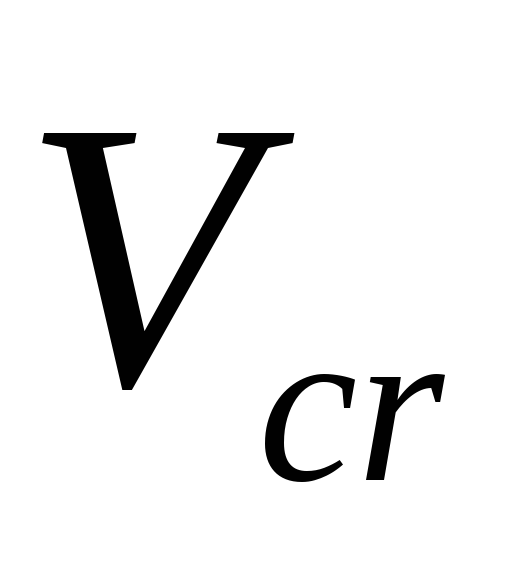

расчетная поперечная сила, воспринимаемая железобетонным элементом без поперечной арматуры;

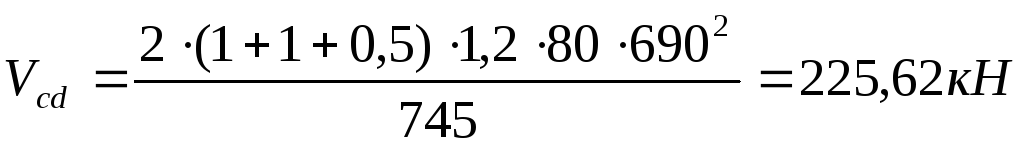

Рассмотрим сечение в близи сечения 1-1;

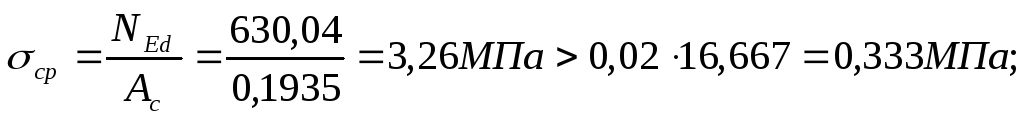

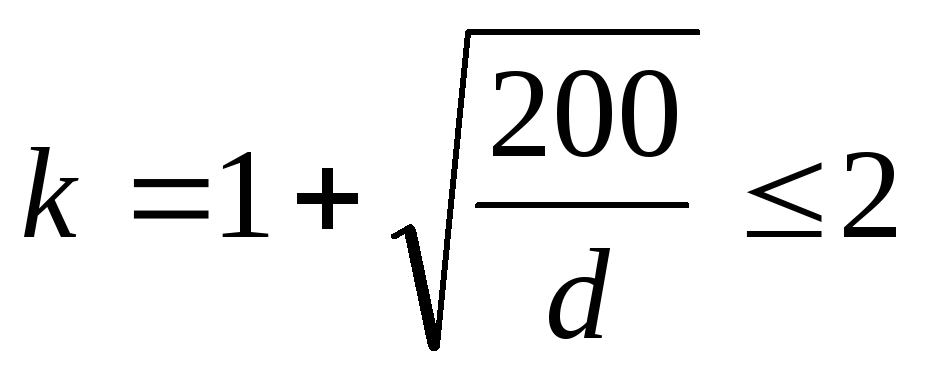

Так как рассматриваемое сечения находятся в диапазоне , то в соответствии с п.7.2.1.5 /1/ следует определять по формуле:
но не менее

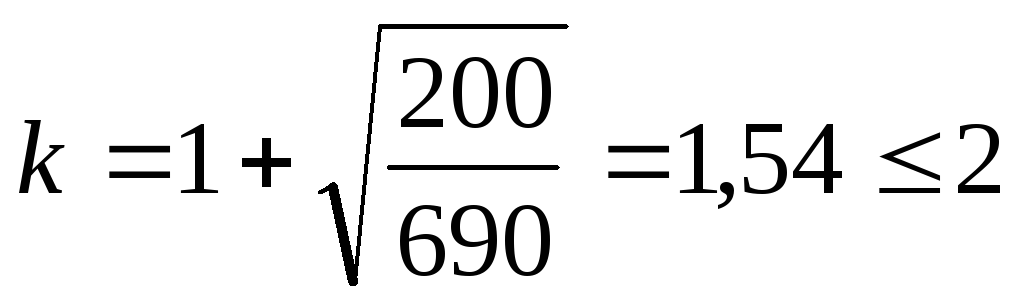

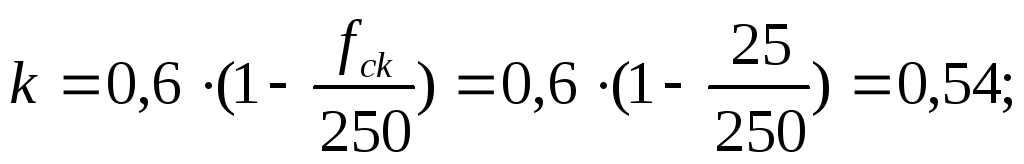

где ;
;
;
Сечения 1-1 :
Учитывая тот факт, что значения получилось отрицательным требуется подбор поперечной арматуры.

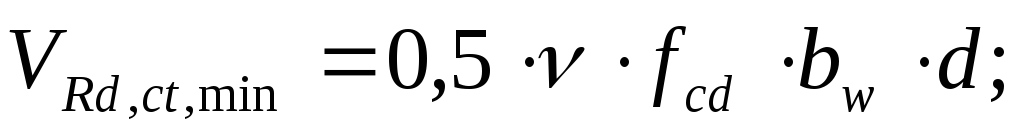

но не менее
где ;
;

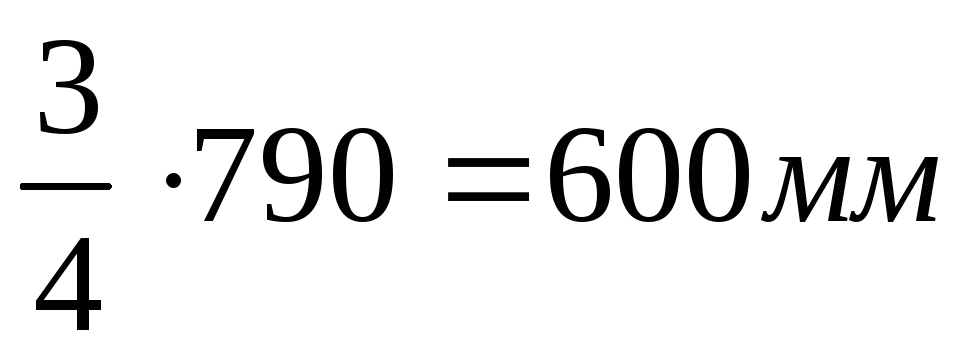

По конструктивным соображениям предварительно принимаем арматуру 210 . В соответствии с п.11.2.21 /1/ принимаем на приопорном участке, принимаем на участке в 2400шаг поперечной арматуры. В средней части элемента;
в соответствии с п.7.2.2.9 /1/ не более , следовательно.
;

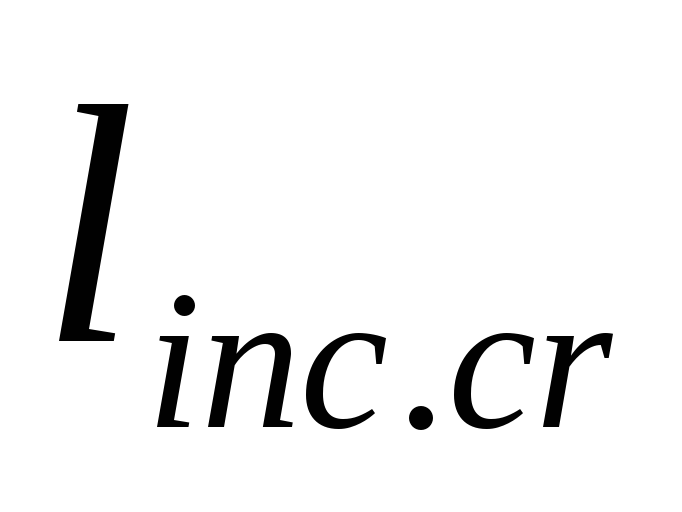

в соответствии с п.7.2.2.9 /1/ при расчете , исходя из минимума выражения 7.80 /1/, вместоподставляется;
Проверяем условие:
В соответствии с п.7.2.2.11 /1/ определяем
где (для тяжелого бетона);

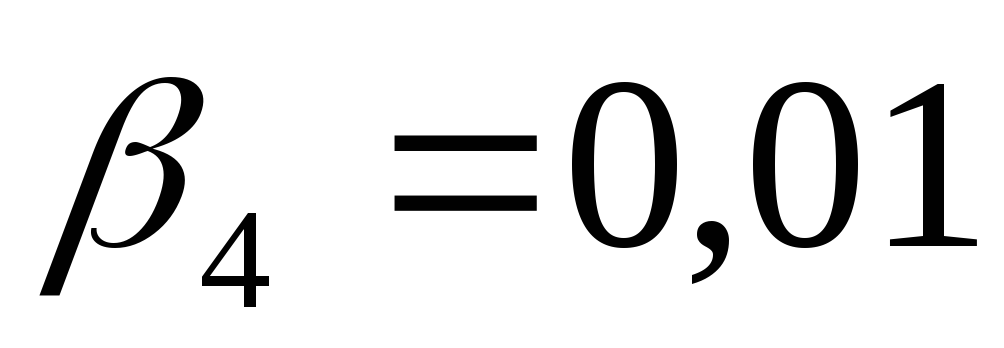

коэффициент, учитывающий влияние хомутов, нормальных к продольной оси элемента и определяется по формуле:
;
, так как в данном типе плит хомуты отсутствуют

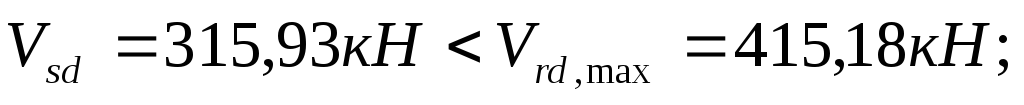

Прочность по наклонной полосе между наклонными трещинами:
где
Конструктивно поперечная арматура устанавливается с наименьшим допустимым шагом стержней одного направления 150 мм., арматуру для поперечного армирования применяем: S240, 210 .
4.7.2 Прочность нормальных сечений
Так как балка имеет постоянное сечение, то прочность по нормальным сечениям определяем в сечении с наибольшем значением изгибающего момента

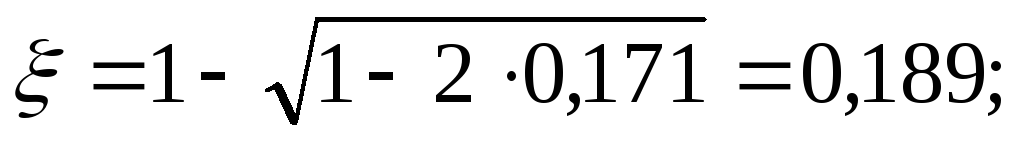

Вычисляем по формуле:

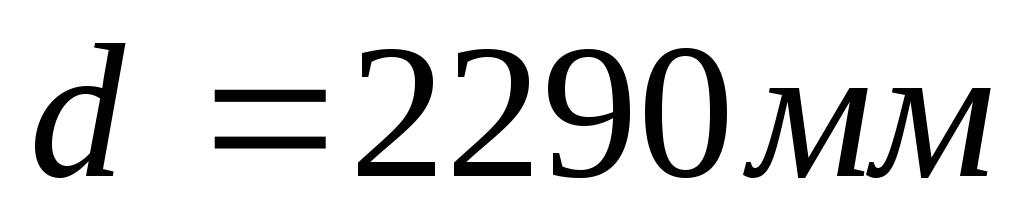

В соответствии с таблицей 11.4 /1/ величина защитного слоя для класса по условиям эксплуатации данным по заданию составляет 40, учитывая что в растянутой зоне располагается не один стержень по высоте армирования, то берем среднее расстояние, следовательно;

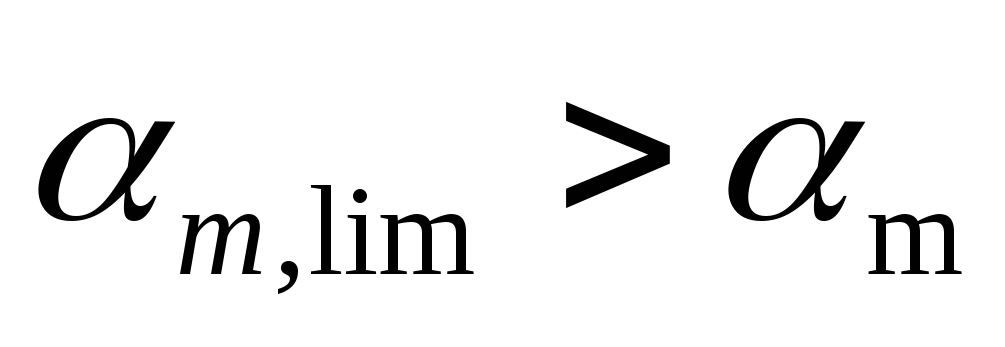

т.к. установка сжатой арматуры не требуется.

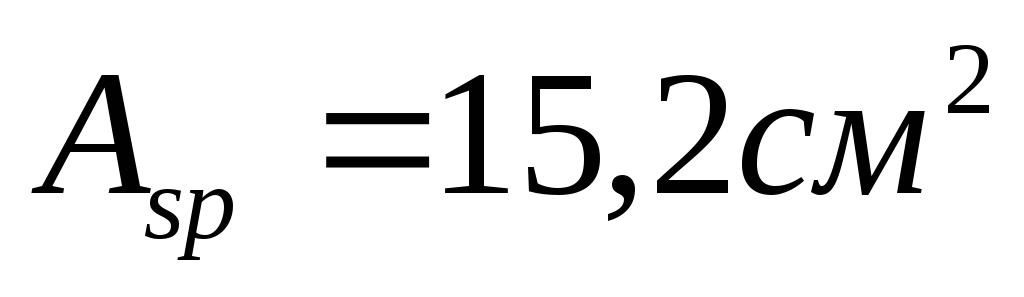

Учитывая предыдущий расчет продольной арматуры, сделанный в п.4.4 и проведенный в п.4.7.2 /1/ принимаем 422 ;
4.8 Рачет фермы в стадии изготовления, транспортирования и монтажа
Усилие в напрягаемой арматуре вводят в расчет как внешнюю нагрузку. Монтажные петли для подъема балки устанавливают в 4-х точках по длине: на расстоянии 1,2м от торцов и 2,3м от середины пролета. Эти сечения принимают за расчетные в стадии изготовления и подъема балки.
