1.3 Режимы работы насосной установки
Режимы работы насосной установки существенно зависят от изменения режимов водопотребления.

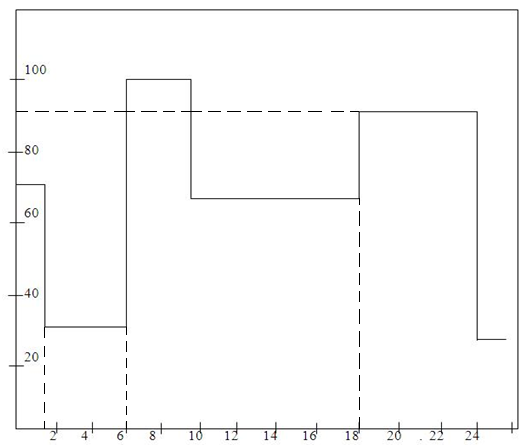

Режим водопотребления обычно характеризуется суточными, недельными и т.п. графиками водопотребления. На рисунке 1.2 представлен примерный суточный график водопотребления небольшого населенного пункта.
Q,
м3/ч t,час
. QQQQQQQ QQ QQQ Q
Рисунок 1.2 - Суточный график водопотребления.
Графики водопотребления характеризуются коэффициентами неравномерности. Максимальный коэффициент неравномерности:
Kmax=Qmax/Qcp, (1.1)
где Qmax- максимальное водопотребление;
Qcp- среднее значение водопотребления.
Минимальный коэффициент неравномерности:
Kmin= Qmin/Qcp, (1.2)
где Qmin-минимальное водопотребление.
Диапазон колебания водопотребления характеризуется отношением
= Qmin/ Qmax, (1.3)
которое может быть также выражено через коэффициенты максимальной и минимальной неравномерности
= Кmin/ Кmax (1.4)
В любой системе водоподачи имеются утечки и непроизводительные расходы, значения которых достигают во многих случаях 15-20% общей подачи. Следовательно, подача насосной установки должна быть больше водопотребления именно на это значение.
При стабильном водопотреблении установки работают с постоянными подачей и давлением или напором, которые между собой связаны соотношением:
Pпол = H*Q γ g, (1.5)
где Н-напор, м; Па;
Q-подача;
g- ускорение свободного падения, м/с2.
С ростом водопотребления подачу приходится увеличивать. При этом потери давления в трубах увеличиваются. Чтобы компенсировать эти потери, следует увеличить давление, развиваемое насосной установкой. При уменьшении водопотребления подача и давление должны быть уменьшены.
1.4 Способы регулирования насосной установки
Регулирующие воздействия могут носить конструкторско-технологический характер или оперативно-эксплуатационный.
К конструкторско-технологическим воздействиям на характеристики системы насос-трубопровод следует отнести:
- выбор геометрических и технологических параметров самого трубопровода в соответствии с техническим заданием;
- подбор параметров насоса;
- обточка колеса насоса с целью изменения его характеристики;
- замена колеса насоса с той же целью.
Все эти мероприятия выполняются на стадии проекта, монтажа и наладки трубопровода, они не могут быть использованы оператором в процессе ежедневной эксплуатации трубопровода, поэтому мы рассматривать их далее не будем.
В настоящее время известны четыре метода оперативного регулирования режимов работы водопроводов:
- регулирование методом последовательного (параллельного) включения насосов;
- регулирование методом дросселирования трубопровода;
- регулирование методом перепуска части подачи насоса на его вход;
- регулирование изменением частоты вращения приводного электродвигателя.

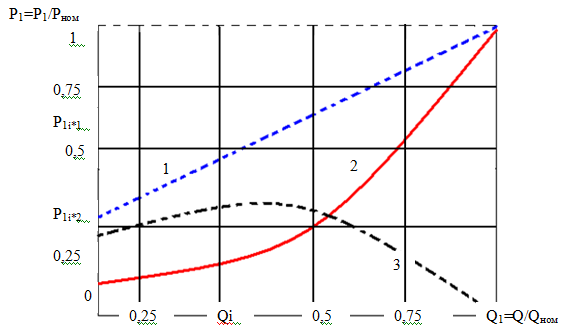

На рисунке 1.3 приведены (в о.е.) зависимости потребляемой насосом мощности Р при нерегулируемом приводе и РН при регулируемом приводе от подачи (разбора) воды. Кривая Р, определяемая графической разностью, характеризует – мощность, сэкономленную в случае установки регулируемого привода. В зависимости от статического напора НС* экономия электроэнергии может составлять до 30% от установленной мощности двигателя.
1 - мощность потребляемая нерегулируемыми насосами; 2 - мощность потребляемая регулируемыми насосами; 3 - мощность, сэкономленная при установке регулируемого привода.
Рисунок 1.3 - Зависимости потребляемой насосом мощности
