5.7. Текущие годовые издержки на эксплуатацию
ΣЭ = ФОТ + Сс + М + Э + А + Н, (5.2)
где ФОТ – фонд оплаты (основная и дополнительная заработная плата);
Ос – социальный налог (13% от ФОТ);
М – материальные затраты и запасные части (0,5% от капитальных вложений);
Э – электроэнергия для производственных нужд;
А – амортизационные отчисления (нормы амортизационных отчислений для отрасли - 5-10%);
Н – накладные расходы (косвенные расходы, сюда можно отнести все неучтённые расходы – управленческие, хозяйственные, затраты за обучение кадров, транспортные расходы). Обычно это 15 % от суммы всех остальных затрат.
Для вычисления заработной платы в таблице 5.1 приведем среднемесячные оклады обслуживающего персонала.
Таблица 5.1 – Среднемесячные оклады обслуживающего персонала
Список персонала |
Кол-во |
Ежеме-сячная з/пл 1-го рабочего, тыс. тенге. |
З/пл в год 1-го рабочего, тыс. тенге. |
Всего, тыс. тенге |
Монтажник |
1 |
56,60 |
679,2 |
679,2 |
Операторы 5 разряда |
2 |
40,37 |
484,44 |
968,88 |
ИТОГО: |
3 |
96,97 |
1163,64 |
1 648,08 |
Основная заработная плата за год составит:
ЗПОСН = 1648,08 тыс. тенге.
При расчете фонда заработной платы следует учесть премии для выплаты рабочим (20%):
П = ЗП · 0,2 = 1648,08 · 0,2 = 329,616 тыс. тенге

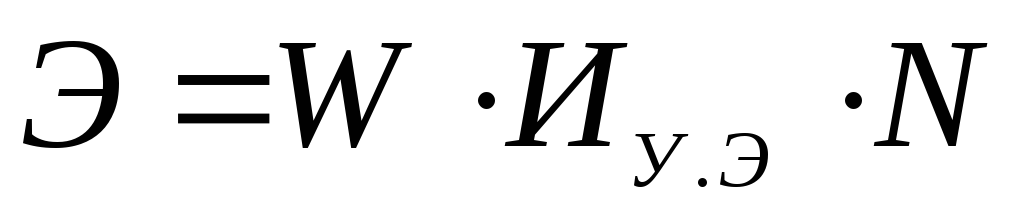

Определение годовых затрат на электроэнергию с учётом потерь (для ПЧ АД):
, (5.3)
где W - годовое потребление электроэнергии ТПЧ АД
ИУ.Э - тариф на электроэнергию Иуэ = 13,45 тенге/кВт*ч
N - количество двигателей (в нашем случае N = 1)
Потери электроэнергии.
, (5.4)
где - средние потери активной мощности рассматриваемого элемента электропривода;
Тг - годовое время работы (ТМ -10%ТМ).

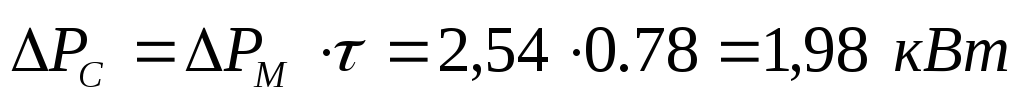

Средние потери активной мощности:
, (5.5)
где - максимальные потери активной мощности;

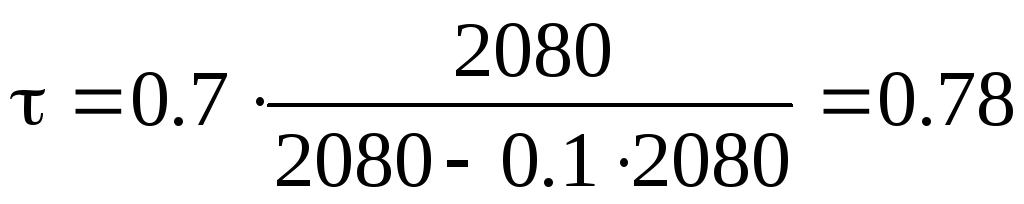

т - относительное время использования максимума потерь;
, (5.6)
где ТМ - годовое число часов использования максимума нагрузки, 5 дней в неделю по 8 часов.
Максимальные потери активной мощности определяются:
, (5.7)

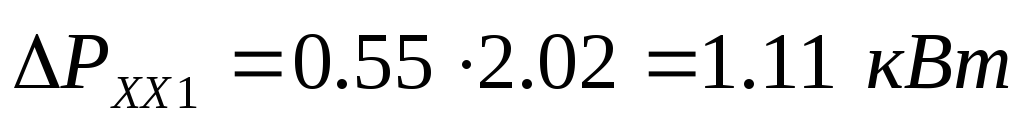

где - потери холостого хода
, (5.8)

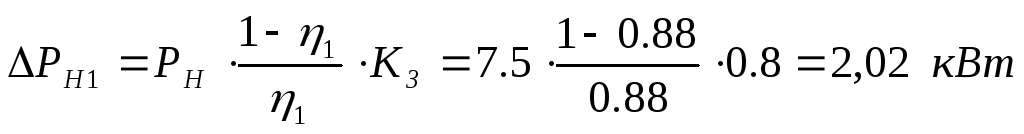

- номинальные загрузочные потери
, (5.9)
К3 - коэффициент загрузки, К3=0,8
, (5.10)
=7,5 кВт (по паспортным данным)
Годовое потребление электроэнергии.
, (5.11)
Потребление электроэнергии плюс потери.
, (5.12)
Определение годовых затрат на электроэнергию с учётом потерь (для ДПТ с ТП):
где W - годовое потребление электроэнергии ДПТ с ТП
ИУ.Э - тариф на электроэнергию Иуэ = 13, 45 тенге/кВт*ч
N - количество двигателей (в нашем случае N = 1)
Потери электроэнергии.
где - средние потери активной мощности рассматриваемого элемента электропривода;
Тг - годовое время работы (ТМ -10%ТМ).
Средние потери активной мощности:
где - максимальные потери активной мощности;
т - относительное время использования максимума потерь;
где ТМ - годовое число часов использования максимума нагрузки, 5 дней в неделю по 8 часов.
Максимальные потери активной мощности определяются:
где - потери холостого хода
- номинальные загрузочные потери
К3 - коэффициент загрузки, К3=0,8
=7,5 кВт (по паспортным данным)
Годовое потребление электроэнергии.
Потребление электроэнергии плюс потери.
