4.2 Расчёт искусственного освещения
Параметры комнаты оператора:
Длина – 6 метров;
Ширина – 4 метров;
Высота – 3 метра;
- коэффициент отражения потолка, = 70%;
- коэффициент отражения стен, = 50%;
- коэффициент отражения пола, = 10%.
В качестве источника искусственного освещения принимаем трубчатые люминесцентные лампы, так как в комнате нет естественного освещения также они обладают рядом преимуществ по сравнению с лампами накаливания.
По условиям эксплуатации выбираем светильник типа ПВЛМ-1х40. Размеры светильника:
а=1325 мм; b=90 мм; h=160 мм.
По таблице 4-4г [17], исходя из условий работы и минимальных размеров объекта различения, определяем:
разряд зрительных работ – IVг;
плоскость нормирования освещенности и высота объекта от пола – Г-0,8;
минимальная освещенность Е=150 лк;
коэффициент запаса Кз=1,5
1. Метод коэффициента использования
hс = 0,2м – высота подвеса светильника;
Н = 3 м – высота помещения;
Нр – высота от светильника до пола:
Нр = Н- hс = 3 - 0,2= 2,8 м;

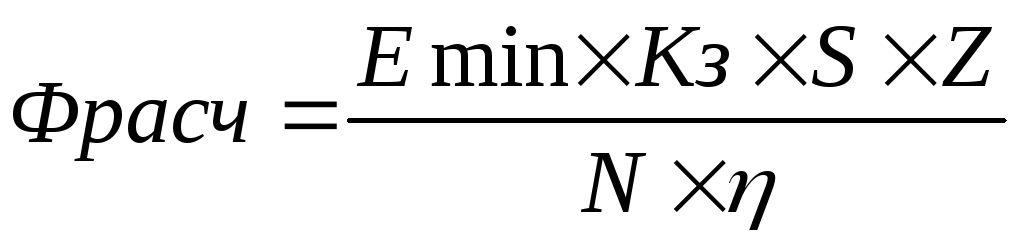

, (4.1)
где:
Фрасч – расчетный световой поток в каждой из ламп, лм;
Еmin – минимальная освещенность, лк;
Кз – коэффициент запаса;
S – площадь помещения, м;
N – число светильников
- коэффициент использования светового потока;
Z – отношение средней освещенности к минимальной.

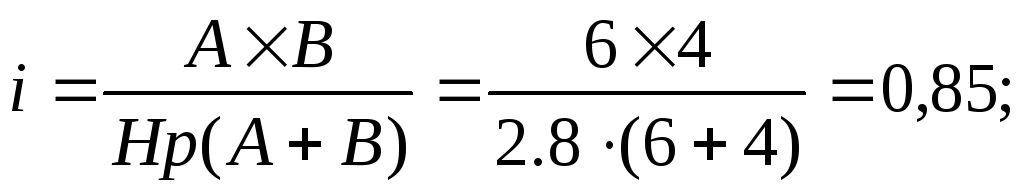

Для определения необходимо рассчитать индекс помещения:
S = 64=24 м(4.2)
по таблице 5-11 [17] определяем:
- коэффициент использования , = 0,39%;
- коэффициент отражения потолка, = 70%;
- коэффициент отражения стен, = 50%;
- коэффициент отражения пола, = 10%.
лм;
По таблице 2-10 [17] выбираем лампы люминесцентные ЛД 40-4
Фл = 2225 Лм, Рл =40 Вт.
Отклонение от нормы:

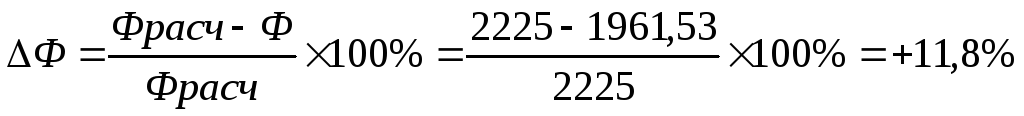

, (4.3)
что находится в пределах допустимого (допускается от –10% до + 20%)
Вт/м , (4.4)
2. Проверка расчетной мощности методом удельной мощности.
N = 6 шт.
Руд = 7,4Вт/мпри Е = 100 Лк, Кз = 1,5 /17, стр 161таблица 5-41/;
Пересчитываем для Е = 150 Лк
Вт/м
Вт, (4.5)
по таблице 2-12 [17] выбираем лампы ЛД –40.
Расположение светильников представлено на рисунке 4.4.
Тип светильника ПВЛМ-1х40
Рисунок 4.4 – Расположение светильников
4.3 Расчет зануления

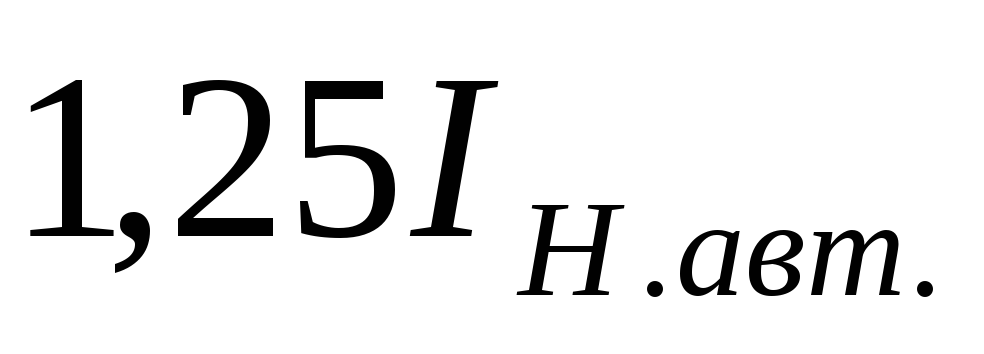

Расчет сводится к проверке условия обеспечения отключающей способности зануления: Jкз>3Jнпл.вст>1,25Jнавт
Исходные данные:
1.Трансформатор питающей подстанции мощностью 1000КВА,соединения-"треугольник-звезда".
2.Кабель от подстанции до вводов цеха:4-х жильный,L=100м,сечения 3 Χ 50+1Χ35,AL.
От щитка до двигателя L=30м, 3 Χ 10+1Χ6,AL.
3.Номинальная мощность двигателя-7,5кВт;
=87,5%;= 0,88; Jпуск /Jном = 7,5.
3
* 10+1*6,AL
L2=30
м АД Рн=7,5
кВт
3
* 50+1*35,AL
L1=100
м
Рисунок 4.5 – Схема замещения
Расчет Jкз производится по формуле: Jкз= Uф/(Zт/3+Zп) (4.6)
где Uф – фазное напряжение, В; Zт – сопротивление трансформатора, Ом; Zп – сопротивление петли «фаза-нуль», которое определяется по зависимости

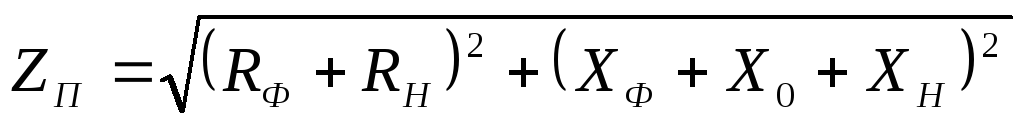

, (4.7)
Где Rн; Rф – активное сопротивление нулевого и фазного проводников, Ом; Xф; Xо – внутренние индуктивные сопротивления фазного и нулевого проводников соответственно, Ом; Хи – внешнее индуктивное сопротивление петли «фаза-нуль», Ом.
Значение Zт зависит от мощности трансформатора, напряжения, схемы соединения его обмоток и конструктивного исполнения трансформатора.
В данном случае Zт = 0,081 Ом.
1. Зная мощность Р электродвигателя рассчитываем номинальный ток электродвигателя .

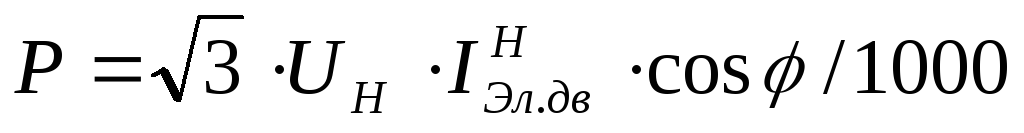

кВт, (4.8)
А, (4.9)
где Р – номинальная мощность двигателя, кВт; Uн – номинальное напряжение, В; = 0,9 – коэффициент мощности, показывающий, какая часть тока используется на получение активной мощности и какая на намагничивание;
2. Для расчета активных сопротивлений Rн и Rф необходимо предварительно выбрать сечение, длину и материал нулевого и фазного проводников. Сопротивление проводников из цветных металлов определяется по формуле:
R = ρ∙ℓ / S Ом, (4.10)
где ρ – удельное сопротивление проводника (для меди ρ = 0,018; для алюминия ρ = 0,028 Ом∙мм2/м); ℓ - длина проводника, м; S – сечение, мм2.
Rф1 = 0,028 ∙100/50=0,056 Ом
Rф2 = 0,028 ∙30/10=0,084 Ом
Rф∑ = 0,056+0,084=0,14 Ом
Rн1 = 0,028∙100/35=0,08 Ом
Rн2 = 0,028∙30/6=0,14 Ом
Rн∑ = 0,08+0,14=0,22 Ом
3. Для медных и алюминиевых проводников внутреннее индуктивное сопротивление фазного и нулевого проводников Xф и Xо невелико и составляет 0,0156 Ом/км, т.е. Xф = 0,0156∙0,13 = 0,0020 Ом; Xо = 0,0156∙0,13 = 0,0020 Ом. Величину внешнего индуктивного сопротивления петли «фаза-нуль» в практических расчетах принимают равной 0,6 Ом/км.
4. Основные технические характеристики электродвигателя 4А112М2У3: N = 7,5кВт; =87,5%;
= 0,88; Jпуск /Jном = 7,5 А

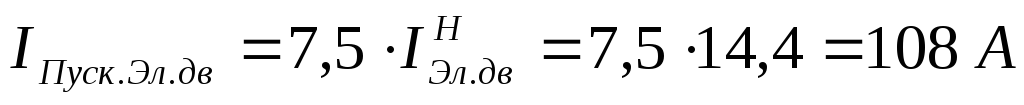

5. Зная вычисляем пусковой ток электродвигателя.
Определяем номинальный ток плавкой вставки
где α – коэффициент режима работы (α = 1,6…2,5); для двигателей с частыми включениями (например, для кранов) α = 1,6…1,8; для двигателей, приводящих в действие механизмы с редкими пусками (транспортеры, вентиляторы и т. д.), α = 2…2,5. В нашем случае принимаем α=2,5.
6. Определяем ожидаемое значение тока короткого замыкания:

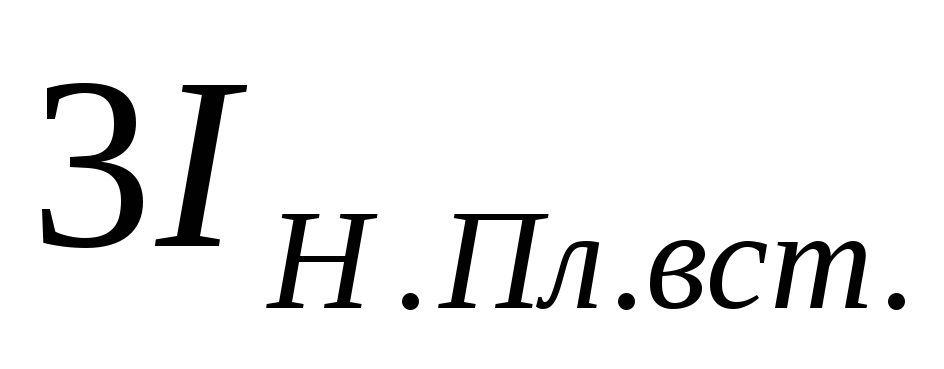

> = 3∙43,2= 129 А
Рассчитываем плотность тока δ в нулевом проводнике.
δ = /S = 129/100 = 1,29 А/мм2
7. Определяем внешнее индуктивное сопротивление петли «фаза-нуль», зная, что Хи = 0,6 Ом/км
Хи = 0,6∙0,13 = 0,078 Ом
8. Рассчитываем сопротивление петли «фаза-нуль» Zп и ток короткого замыкания.
Проверим, обеспечено ли условие надёжного срабатывания защиты:
>; 555,5 > 3∙43,2А; 555,5 > 129 А
>;
Потенциал корпуса поврежденного оборудования:
Uк = Iкз . Zн = 555,5. 0,22 = 122,14 В, (4.11)
где Zн – сопротивление нулевой жилы кабеля, Zн = Rн , так как величина внутреннего индуктивного сопротивления Хн алюминиевого проводника сравнительно мала (около 0,0156 Ом/км).
Ток, проходящий через тело человека, равен:
(4.12)
Согласно ПУЭ такая величина тока является допустимым при времени воздействия соответственно 0,18 и 0,47 с, т.е. время срабатывания автоматического выключателя и предохранителя не превышает допустимых величин.
