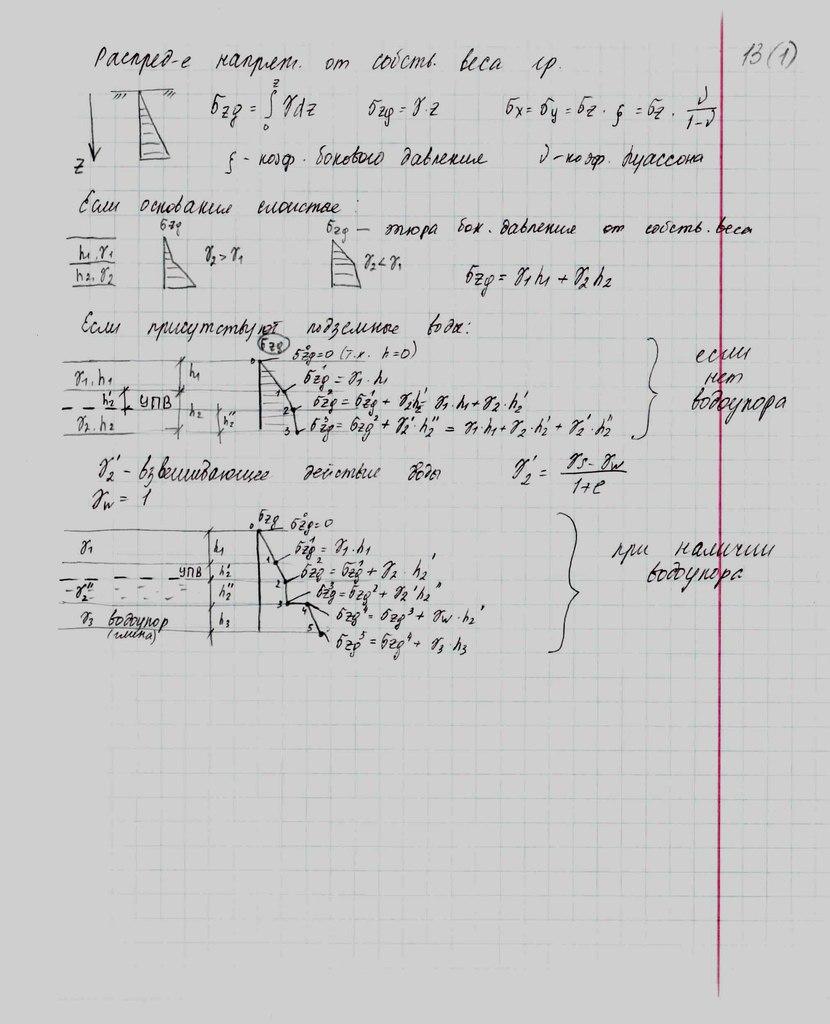

13. Распределение напряжений от собственного веса грунта. Расчетные случаи.

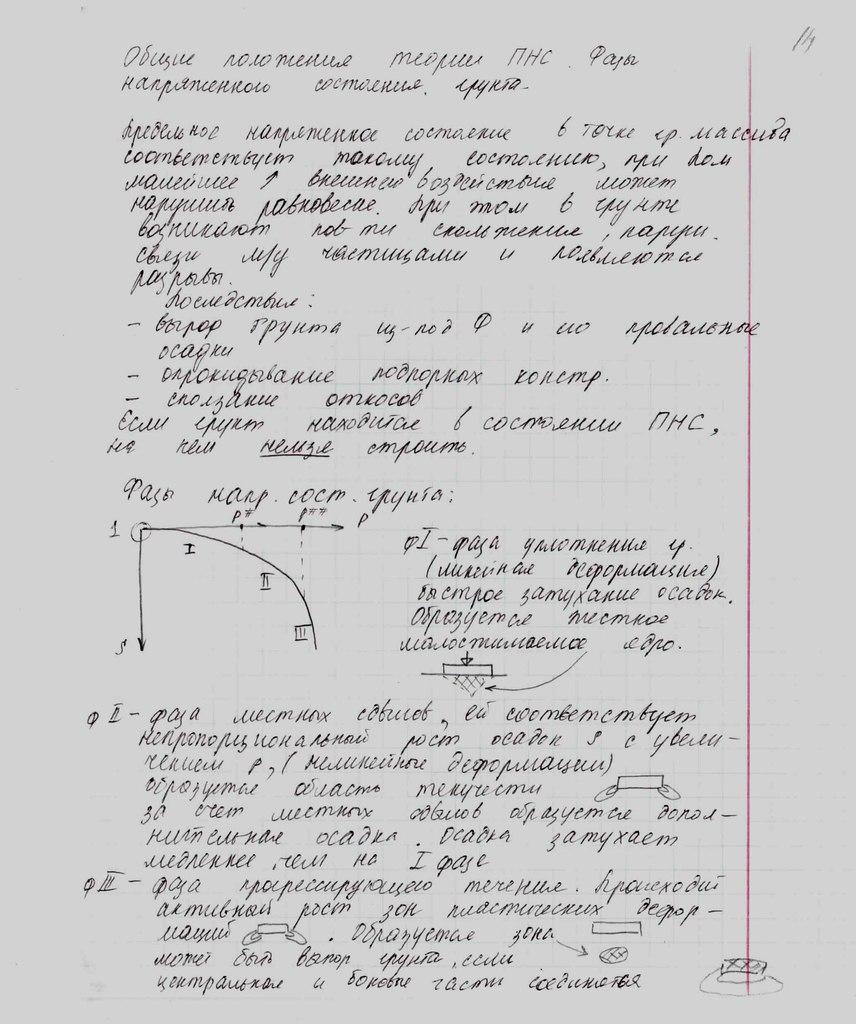

14. Общие положения теории пнс. Фазы напряженного состояния,

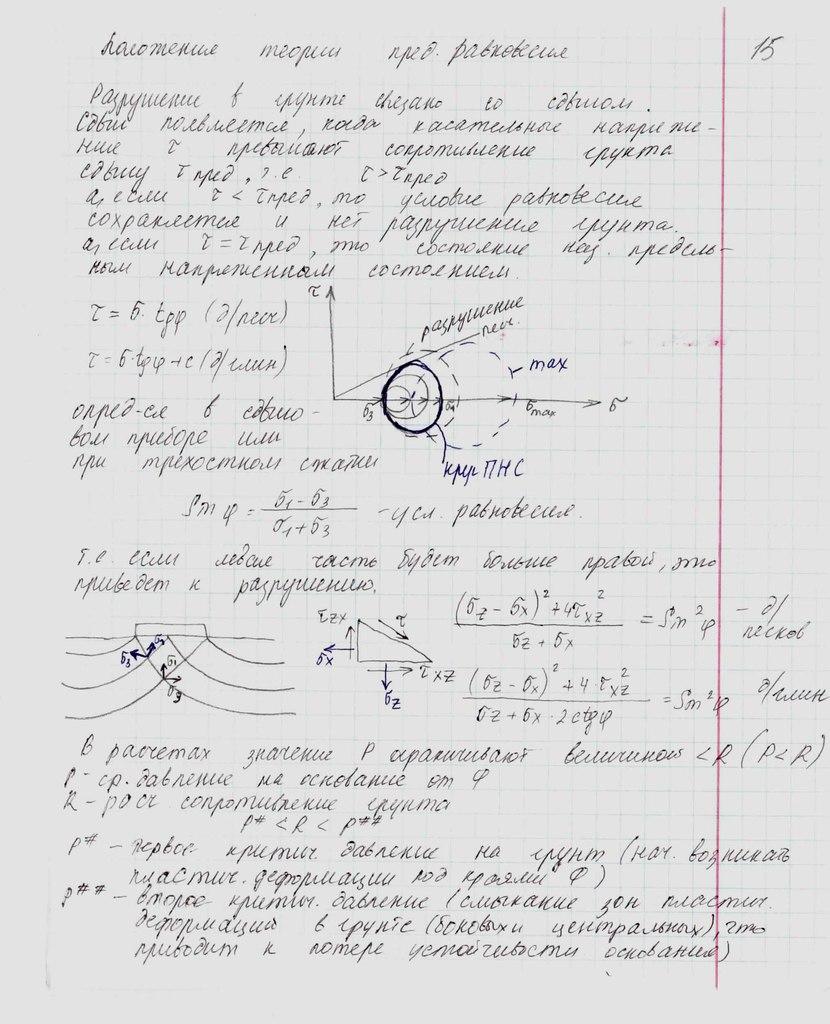

15. Положения теории предельного равновесия. Критические нагрузки на грунт.
16. Устойчивость сыпучих грунтов. Устойчивость связных грунтов.
Закон Кулона для сыпучих грунтов.
Сыпучие грунты – пески, крупнообломочные грунты, галечники. Определение сопротивления грунта сдвигу производят на сдвиговом односрезном приборе. После нагружения образца грунта некоторой сжимающей (вертикальной) нагрузкой прикладывают сдвигающую (горизонтальную) нагрузку, увеличивая ее до тех пор, пока не возникнет без дальнейшего увеличения сдвигающей нагрузки незатухающее, прогрессивно возрастающие деформации сдвига и произойдет срез (скольжение) одной части образца грунта по другой. При увеличении внешнего давления (в пределах от 0,1 до 0,3 МПа) сыпучие грунты незначительно изменяют свою плотность, и практически этими изменениями при испытании сыпучих грунтов на предельное сопротивление сдвигу можно пренебречь.
τ
3
2
1
δ φ
Как показывают результаты многочисленных испытаний, диаграммы продольных сопротивлений сдвигу для сыпучих грунтов может быть принята за прямую, наклоненную под углом φ к оси давлений.
tgφ – Закон Кулона для сыпучих грунтов. Так сопротивление сыпучих грцнтов сдвигу есть сопротивление их трению, угол φ носит название угла внутреннего трения, а величина tgφ=f – коэффициент внутреннего трения.
Предельное сопротивление сыпучих грунтов сдвигу есть сопротивление трению, прямо пропорциональное нормальному давлению.
При загружении водонасыщенных грунтов вода отжимается очень быстро и нагрузка сразу передается на минеральные частицы грунта. В рыхлых грунтах часть давления передается на воду: ;. Тогда закон Кулона для рыхлых песчаных грунтов:.
Если вся нагрузка передается на воду, то грунт превращается в разжиженное состояниме: .
В связных грунтах, кроме сил трения, (зависит от нормального давления), сдвигу противостоят силы, которые обусловлены сопротивлением внутренних связей.
В отличие от песчаных грунтов глинистый грунт меняет свою плотность при возрастании нагрузки, а это значит и свою структуру. В связи с этим глинистый грунт перед проведением испытания консолидируют в два этапа по методике компрессионных испытаний.
е Если загрузить образец грунта до нагрузки Р2,
а затем разгрузить до Р1=Рстр, то в указанном
диапазоне плотность грунта практически не изменится.
Существует три метода проведения испытаний глинистых глинистых грунтов сопротивления сдвигу:
1. консолидированного дренированного сдвига. Этот
случай соответствует работе грунта в основании
Р1 =Рстр Р2 Р сооружения после его стабилизации. На каждой ступени при вертикальном и горизонтальном загружении происходит загружение грунта до полной консолидации. В отличие от песчаного грунта глинистый грунт меняет свою пористость, плотность, а, следовательно, строение. Φ
, где с – сцепление, φ – угол внутреннего
с τ трения, tgφ – коэффициент внутреннего трения.
Предельное сопротивление сдвигу в связных грунтах
σск при завершенной консолидации есть функция 1-ой
степени от нормального давления.
2. Консолидированного не дренированного сдвига.
В этом случае вертикальная нагрузка выдерживается до полной стабилизации, а горизонтальная прикладывается
очень быстро, что исключает отжатие воды при сдвиге.
.
3. Метод неконсолидированного недренированного сдвига.
Испытания производят с водонасыщенным образцом грунтом без возможности отжатия воды. При таком загружении вертикальная нагрузка воспринимается поровой водой, уплотнение грунта отсутствует, поэтому сдвиговая нагрузка полностью воспринимается силами сцепления, т.е. структурными связями между частицами грунта: .
График «предельное сопротивление - нормальное
τ напряжение» представляет прямую параллельную оси .
Этот сдвиг имеет место в период строительства или сразу
После его завершения и представляет наибольшую опасность.
С
