2.8. Понятие эквивалентной проводимости.
Для упрощения расчета параллельных цепей переменного тока вводится понятие эквивалентной проводимости. Рассмотрим слагаемые в правой части выражения (2.26):
, (2.27)
где – активная проводимость первой ветви
, (2.28)
где – активная проводимость второй ветви.
, (2.29)
где – индуктивная проводимость первой ветви
, (2.30)
где – емкостная проводимость второй ветви.
Подставляя выражения (2.27) – (2.30) в (2.26), получаем выражение закона Ома для параллельной цепи переменного тока
где – полная эквивалентная проводимость цепи.
Между полной проводимостью и полным сопротивлением существует обратно пропорциональная зависимость:
Зная можно определить эквивалентные активное и реактивное сопротивления
2.9. Резонанс токов.
Рассмотрим случай когда в цепи из двух параллельных ветвей (рис. 2.17), индуктивная проводимость первой ветви bL равна емкостной проводимости второй ветви bC.
При этом реактивные составляющие токов в ветвях равные по величине и смещенные относительно друг друга по фазе на 180° взаимно компенсируются. Реактивная составляющая общего тока:
Величина тока в неразветвленной цепи при этом достигает минимального значения
Ток I совпадает по фазе с напряжением (рис. 2.17), угол равен нулю.

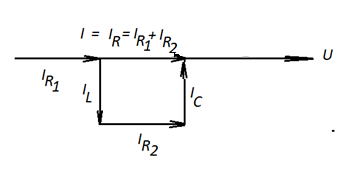

Рис. 2.19. Векторная диаграмма резонанса токов.
Коэффициент мощности цепи = 1. Электрическая цепь в этом случае в целом ведёт себя по отношению к источнику энергии как активная нагрузка, хотя в отдельных ее ветвях проходят реактивные токи.
Режим параллельной цепи переменного тока, когда называется резонансом токов, т.к. в этом случае токи в ветвях могут достигать значений, намного превышающих значение тока в неразветвленной части цепи. Можно показать, что при резонансе токов реактивные токи в ветвях будут во столько же раз больше тока в неразветвлённой части цепи, во сколько раз индуктивное или емкостное сопротивление ветвей больше суммарного активного сопротивления .
При наличии нескольких параллельных ветвей, содержащих индуктивные и емкостные сопротивления, условием резонанса токов является равенство:
3. Трехфазный переменный ток.
3.1. Трехфазный ток и его получение
Широкое применение переменного тока в промышленных электроэнергетических установках началось после 1891г., когда М.О. Доливо-Добровольским была разработана и освоена система трехфазного переменного тока.
Основными достоинствами трехфазного тока перед однофазным переменным током являются:
1. Возможность получения двух эксплуатационных напряжений – линейного и фазного;
2. Экономия цветных металлов, необходимых на сооружение линий передач одной и той же мощности достигает 25%;
3. Возможность относительно легкого получения вращающегося магнитного потока, положенного в основу принципа работы трехфазных асинхронных двигателей, простых по конструкции, удобных в работе и надежных в эксплуатации.
Получение трехфазного переменного тока можно пояснить на простейшей модели трехфазного генератора, состоящей из трех частей: статора, ротора и обмотки возбуждения (рис 3.1.)

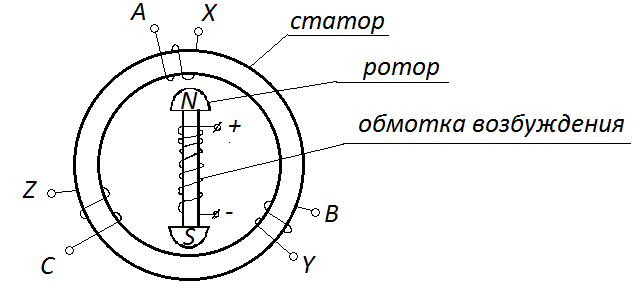

Рис. 3.1 Простейшая модель трехфазного генератора.
Статор генератора собирается из тонких листов электротехнической стали. На статоре размещаются три одинаковые обмотки, смещенные друг от друга на 120о: А-х, В-у, С-z, где А, В, С – начала обмоток, х, у, z – соответствующие концы обмоток. Внутри статора помещен ротор, который может вращаться вокруг своей оси с помощью какого-либо источника энергии (паровой или гидравлической турбины, двигателя внутреннего сгорания и т.д.) На ротор намотана обмотка возбуждения.
Если привести во вращение ротор, и к обмотке возбуждения подвести постоянное напряжение, то возникает вращающееся магнитное поле, постоянное по величине и пронизывающее витки обмоток А-х, В-у, С-z. При этом в каждой обмотке статора, в соответствии с законом электромагнитной индукции, индуцируется ЭДС. В силу тождественности обмоток наводимые в них ЭДС будут одинаковыми по амплитуде и частоте, но сдвинутыми по фазе относительно друг друга на 120о.
В момент времени t1, в обмотке А-х наводится ЭДС, мгновенное значение которой равно: ea = EmAsinωt
При повороте ротора на 120о, в обмотке В-у наводится ЭДС, мгновенное значение которой отстает по фазе от мгновенного значения ЭДС в катушке А-х на 120о. eb = EmBsin(ωt-120o)
При повороте ротора еще на 120о, в обмотке С-z наводится ЭДС, отстающая от ЭДС в катушке А-х на 240о: ec = EmCsin(ωt-240o)
Волновые диаграммы ЭДС всех трех фаз генератора приведены
на рис. 3.2.

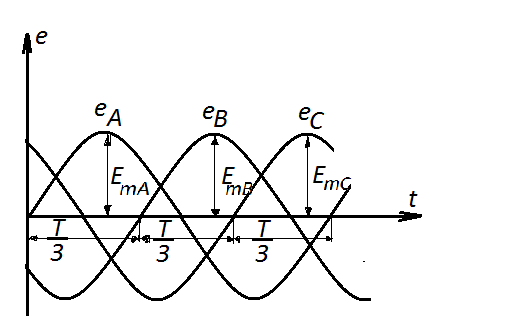

Рис. 3.2 Волновая диаграмма ЭДС трехфазной системы переменного тока.
Векторная диаграмма амплитудных значений ЭДС mA, mB, mC
представляет собой симметричную трехлучевую звезду (рис. 3.3).
Рис 3.3 Векторная диаграмма ЭДС трехфазной системы переменного тока.
Для такой системы справедливо соотношение
mA + mB + mC = 0
Действительно, как видно из рис. 3.3, геометрическая сумма трех векторов ЭДС равных по величине и сдвинутых друг от друга на 120о равна нулю, и такая система получила название симметричной трехфазной системы ЭДС. Симметричная трехфазная система ЭДС обладает тем свойством, что сумма мгновенных значений фазных ЭДС в любой момент времени равна нулю: eA+eB+eC=0
