40. Основные схемы линий электропередач. Схемы прикосновения человека к линиям электропередач.

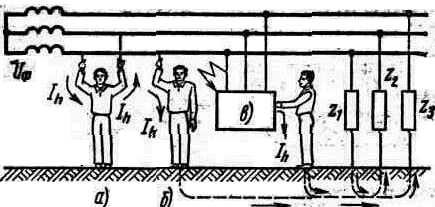

Возможны два вар-та прикосновения чел-ка к сети:м/у 2мя фазами – двухфазное и м/у фазой и нулевой точкой – однофазное. По сути, речь идет о включении чел-ка в электрическую цепь.

Прикосн. чела одноврем. к двум фазам/проводам как правило, более опасно, поскольку к человеку приклад-ся наибольшее напряжение данной сети –линейное,а ток зависит только от сопротивления организма и имеет наибольшее значение I_h:

I_h=U_Л/R_h, где U_Л=√3U_Ф – линейное напряжение (между фазными проводами сети), U_Ф – фазное напряжение (между фазным и нулевым про­водами). двухфазное включение яв­л одинаково опасным в сети как с изолированной, так и с заземленной нейтралями.

Однофазное включение (прикосновение провод-земля, когда между ними есть электрич. связь, явл. менее опасным, поскольку U<U_Ф, под кот-ым оказывается человек, соотв. меньший ток, проходящий ч/з тело человека.

Однофазное вкл-е явл-ся менее опасным,чем двухфазное.

Напряжение прикосновения – разность потенциалов м/у 2мя точками цепи тока, к-рых одновременно касается чел-к.Если пренебречь сопротивлением обуви и основания,на кот-ом стоит чел, то U_ПР= I_h R_h, где I_{h –}ток проходящий ч/з чел-ка.

В трехфазной трехпроводной сети с изолир. нейтралью N сила тока ч/з тело человека, при прикосн. к одной из фаз сети в период ее норм.работы:

I_h = U_Ф/( R_h +Z/3), где Z=r/(1+jwCr) – комплекс полного сопротивления одной фазы относительно земли (Ом), r и С – сопротивление изоляции провода (Ом) и емкость провода (Ф).

Причем, если емкость проводов относительно земли мала, то I_h =U_ф/(R_h+r/3). Если же С велика, а проводимость изоляции незначительна (кабельные сети), то I_h =U_ф/√(R_h²+(Х_с/3)²), где Х_с=1/wC - емкостное сопротивление (Ом), w – угловая частота, рад/с.

Это означает, что в сетях первого вида важно обеспеч. высокое сопротивление изоляции, а в сетях второго вида её роль в обеспечении безоп-ти прикосновения утрачивается.

Прикосновение чела к 3-хфазной сети, когда возникает замыкание одной из фаз на землю ч/з малое сопротивление r_ЗМ<<R_h (аварийный режим) во много раз опаснее, чем при норм.режиме. Сила тока ч/з человека при этом будет:

I_h =√3U_Ф/(R_h+r_ЗМ), а напряжение прикосновения U_ПР= I_h R_h.

При нормальном режиме J_h=U_Ф/(R_h+r₀), где r₀≤10 Ом - сопротивление заземления нейтрали. Т.к. R_h>сотен Ом, то можно считать, что при прикосновении к одной из фаз такой сети, человек оказывается практически под фазным напряжением U_Ф, а ток, проходящий ч/з него, равен частному от деления U_Ф на R_h.

Отсюда следует, что прикосновение к фазе 3-хфазной сети с заземл. N в период норм.ее работы более опасно, чем к 3-хфазной сети с изолир. N, но менее опасно прикосновения к неповрежд. фазе сети с изолир. N в авар.период, так как r_ЗМ может в ряде случаев мало отличаться от r₀.

При аварийном режиме, когда одна из фаз сети замкнута на землю ч/з r_ЗМ, сила тока ч/з тело чела, касающегося исправной фазы, будет:

I_h=(r_ЗМ+√(3r₀))/(r_ЗМr₀+R_h(r_ЗМ+r₀)), U_ПР=U_Ф*R_h.
