Радиотехнический прибор дистанционного зондирования «Зонд-м»

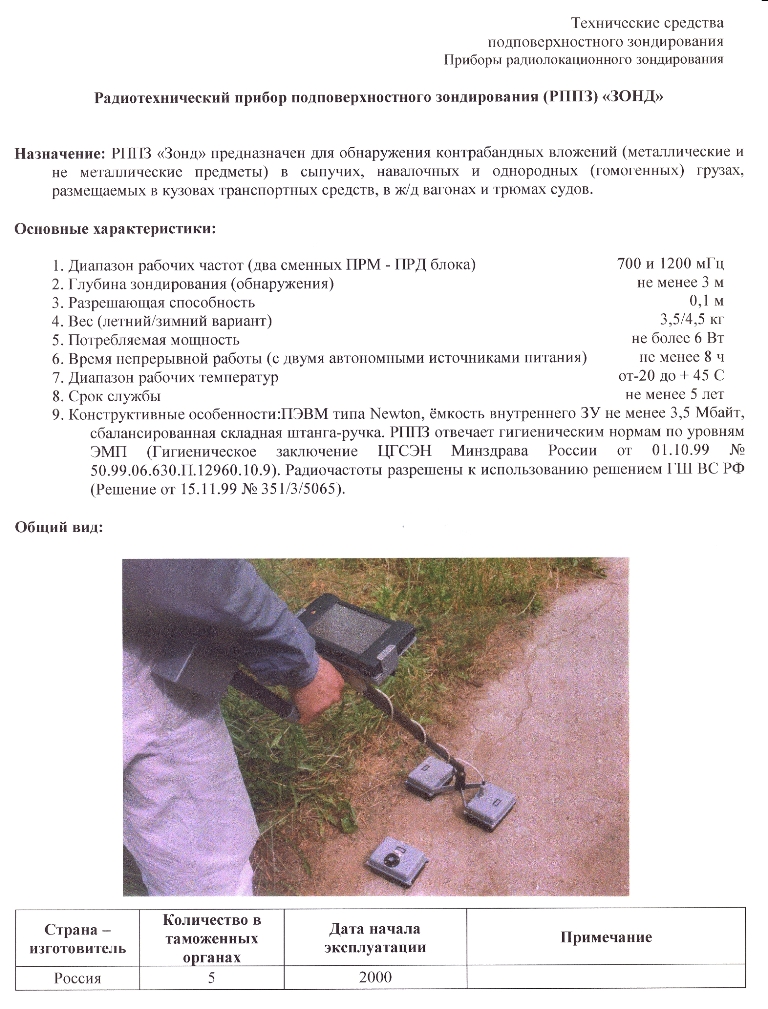

С 2003 года начат выпуск новой модификации прибора «Зонд» - радиотехнического прибора дистанционного зондирования «Зонд-М».

Назначение.

Радиотехнический прибор дистанционного зондирования (РПДЗ) «Зонд-М» предназначен для оперативного досмотра (поиска и обнаружения контрабандных вложений) в сыпучих, навалочных, однородных грузах. Такими грузами могут быть – песок, глина, щебень, руда, зерно, хлопок, минеральное сырье, пило- и лесоматериалы и др. Не подлежат зондированию грузы, состоящие из металлических изделий и грузы упакованные в металлическую (металлизированную) тару.

Состав прибора

Прибор представляет собой единый моноблок, собранный на складной штанге-ручке. В зависимости от размеров груза и глубины залегания груза (в трюме корабля, кузове автомобиля и т.п.) предусмотрены сменные антенные блоки, работающие в различных диапазонах частот и имеющие различные характеристики по глубине зондирования и точности определения координат вложений.

Основными составными частями РПДЗ являются блок управления, обработки и индикации (БУОИ), блок антенный приемо-передающий (БАПП) 1 и 2-го диапазонов, и блок автономного питания (БП).

Блок управления, обработки и индикации (БУОИ) состоит из ЖК-индикатора, устройства управления и клавиатуры.

Все управление РПДЗ осуществляется с помощью кнопок, расположенных на лицевой панели. Оператор выбирает требуемые пункты меню и задает параметры в соответствии с поставленной задачей. В соответствии с выбранными режимами и параметрами устройство управления, выполненное на сигнальном процессоре, формирует команды и передает их по кабелю в антенный блок (БАПП).

После приема данных БУОИ формирует и выводит на жидкокристаллический монохромный экран графическое изображение зондируемого объекта.

БОУИ позволяет сохранять полученные данные на энергонезависимой памяти объемом 128 МБ, что позволяет запомнить примерно 120 000 трасс или 6 000 м непрерывного профиля при шаге зондирования 5 см. Данные из БОУИ могут быть перенесены в персональный компьютер по интерфейсу Ethernet.

Блок антенный приемо-передающий (БАПП) состоит из передающего устройства, приемного устройства и приемо-передающей антенны с объемным демпфирующим резонатором.

Передающее устройство состоит из формирователя импульсов, высоковольтного источника питания и передающей антенны.

Формирователь импульсов при поступлении запускающего импульса формирует перепад высокого напряжения, который возбуждает передающую антенну (длительность формируемых импульсов 1,5-2,2 нс с фронтами 0,2-0,3 нс и частотой следования 200 кГц).

Приемное устройство состоит из приемной антенны, устройства стробоскопической развертки, устройства выборки и хранения и устройства управления.

Отраженные от неоднородностей в исследуемой среде сигналы улавливаются приемной антенной и передаются в устройство выборки и хранения (УВХ).  В УВХ  сигналы запоминаются на время преобразования, преобразуются в цифровой код аналого-цифровым преобразователем (АЦП) и передаются в устройство управления. Устройство стробоскопической развертки формирует синхронизирующие импульсы для работы УВХ.

Устройство управления осуществляет предварительную обработку принятых данных и пересылает их в БОУИ. Кроме этого устройство управления формирует сигналы запуска передатчика.

Чувствительность приемного устройства не хуже 300 мкВ.

Блок автономного питания (БП) состоит из 10-и аккумуляторов и индикатора разряда аккумулятора. С помощью кабеля питания напряжение от БП подается на БУОИ и БАПП.
