6.3.2 Измерение активного сопротивления фазы
Для заполнения таблицы 6.1 необходимо знание R1 – активного сопротивления фазы АД, которое необходимо измерять непосредственно после проведения опыта холостого хода на прогретом двигателе.
Для этого:
Собрать схему, представленную на рисунке 6.3
Пользуясь амперметром встроенным в ИТ pA1 и внешним вольтметром pV1 измерить все линейные напряжения(UAB, UBC, UAC) и соответствующие им токи (IAB, IBC, IAC). Рекомендуемые значения токов при измерениях IAB=IАС=IВС=0,6A.
В качестве вольтметра pV1 рекомендуется использовать внешний вольтметр Gwinstek GDM-8135. При этом убедится в правильном включении вольтметра:
Зажимы подключены к портам COM и V
Переключатели установлены в положения: DC – измерение постоянного тока, V – работа в режиме вольтметра, 20 – диапазон измерений 20 В, PWR – включение вольтметра,
Сопротивление каждой фазы АД вычисляется по формулам:
Сопротивление R1 вычисляется как среднее арифметическое полученных сопротивлений:

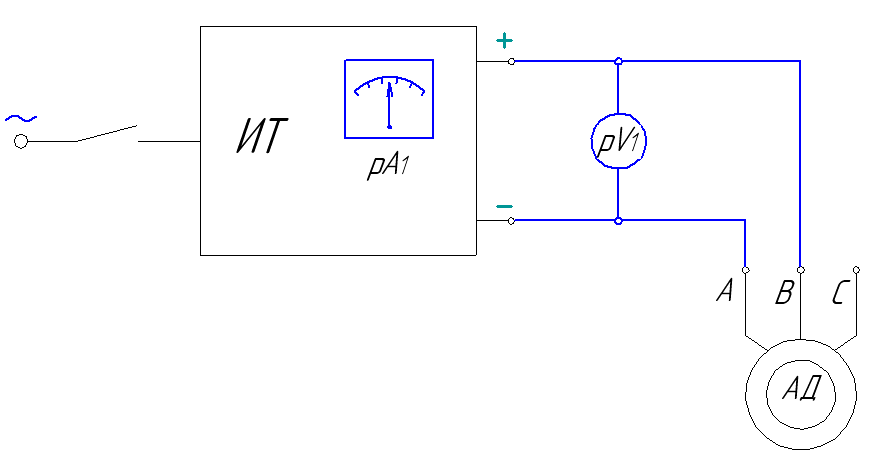

Рис.6.3 Схема проведения опыта измерения активного сопротивления фазы
6.3.3 Опыт короткого замыкания.
Использовать схему, представленную на рис.6.2.
Вывернуть ручку трехфазного ЛАТРа против часовой стрелки до упора.
Включить измеритель мощности DM2436.
Позвать преподавателя! Опыт проводится при заторможенном роторе асинхронного двигателя.
Убедится что вал АД (синий) вращается против часовой стрелки при наблюдении со стороны рабочего места студента.
Включить БП №1 нажатием кнопки «Вкл».
Плавно изменяя трехфазным ЛАТРом величину тока короткого замыкания Ik снять показания напряжения короткого замыкания Uk и потерь короткого замыкания Pk. Значение можно расчитать по формуле 4.5, либо измерить при помощи блока измерителя мощности, но при этом затягивается процесс измерения, что сопровождается перегревом.
Для ускорения процесса измерения необходимо измерять Uk∑ (среднее арифметическое линейное напряжение к.з.) с последующим переводом его в фазовое значение.
Таблица 6.2
Ik/IНОМ |
|
0,6 |
0,7 |
0,8 |
0,9 |
1 |
1,1 |
1,2 |
Ik |
A |
1,82 |
2,13 |
2,43 |
2,74 |
3,04 |
3,34 |
3,65 |
Uk |
В |
|
|
|
|
|
|
|
Pk |
Вт |
|
|
|
|
|
|
|
cosφk |
|
|
|
|
|
|
|
|
Zk |
Ом |
|
|
|
|
|
|
|
Rk |
Ом |
|
|
|
|
|
|
|
Xk |
Ом |
|
|
|
|
|
|
|
Остальные параметры рассчитываются по формулам (4.5-4.7).
cosφk = Pk/(m1UkIk) Zk = Uk/Ik
Xk = (Zk2 – Rk2)1/2 Rk = Pk/(3·I2)
Величина RK из-за вытеснения тока в роторе получается несколько увеличенной, поэтому в схеме замещения RK следует уменьшить на 10%.
