4.2. Посадки с натягом
Посадкой с натягом называется посадка, при которой обеспечивается натяг в соединении.
Поле допуска вала всегда располагается над полем допуска отверстия (рис. 6).
Натяг (N) – положительная разность размеров вала и отверстия до сборки. Натяг обеспечивает взаимную неподвижность деталей после их сборки, что позволяет получать неподвижные (неразъемные) соединения.
Примеры неподвижных соединений в машинах и механизмах: клапанные седла в гнездах , вагонные колеса на осях, зубчатые колеса на промежуточном валу, короткие втулки в ступицах зубчатых колес и др.

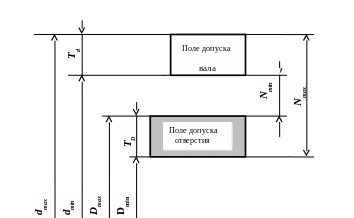

Рис. 6. Схема полей допусков вала и отверстия при посадке с натягом
Основными характеристиками посадки с натягом являются:
наибольший натяг Nmax = dmax - Dmin ;
наименьший натяг Nmin = dmin - Dmax ;
средний натяг Nm = (Nmax + Nmin) / 2 ;
допуск натяга TN = Nmax - Nmin = ( dmax - Dmin ) – ( dmin - Dma x) =
= ( dmax - dmin) – ( Dmax - Dmin) = TD + Td.
4.3. Посадки переходные
Переходной посадкой называется посадка, при которой возможно получение как зазора, так и натяга, в зависимости от того какие действительные размеры отверстия и вала попадут в сопряжение.
Поля допусков сопрягаемых вала и отверстия частично или полностью перекрываются ( рис. 7).
Переходные посадки предназначены для неподвижных разъемных соединений, когда при эксплуатации необходимо проводить разборку и сборку, а также для центрирования сопрягаемых деталей, . Для того, чтобы гарантировать неподвижность соединений (поскольку возможен зазор), переходные посадки, как правило, требуют дополнительного крепления сопрягаемых деталей (шпонки, штифты, винты и т.п.)
Примеры: сопряжения валов и отверстий корпусов с внутренними и наружными кольцами подшипников качения, съемные муфты на концах валов малых электромашин, поршневые пальцы в бобышках поршней компрессоров, зубчатые колеса на валах редукторов, центрирование кулачков на распределительном валу, тонкостенные втулки, установочные штифты в гнездах и др.

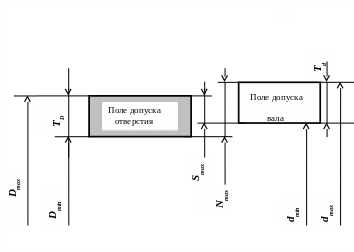

Рис. 7. Схема полей допусков вала и отверстия при переходной посадки
Основными характеристиками переходных посадок являются:
наибольший натяг Nmax = dmax - Dmin ;
наименьший натяг Nmin = dmin - Dmax = − Smax, наименьший натяг получается при таких размерах ( dmin < Dmax ) сопрягаемых деталей отрицательным, что соответствует зазору с его максимальным значением ( рис. 7);
средний натяг Nm = (Nmax + Nmin) / 2 = (Nmax − Smax ) / 2
или
средний зазор Sm ═ ( Smax + Smin ) / 2 = (Smax − Nmax) / 2 ;
допуск посадки (натяга) TN = Nmax − Nmin = Nmax − (− Smax) = Nmax+ Smax =
= ( dmax − Dmin ) + (Dma x − dmin ) =( dmax - dmin) + ( Dmax - Dmin) = TD + Td.
Допуск посадки равен сумме допусков размеров сопрягаемых элементов деталей при любой посадке. Это означает, что для повышения точности посадки, необходимо повысить точность ( уменьшить допуски) сопрягаемых поверхностей.
Пример 5. По расчету действительный зазор между поршнем и цилиндром двигателя не должен быть больше 0,156 мм и меньше 0,060 мм.
Определить допуски сопрягаемых деталей, если они изготовлены с одинаковой точностью.
Решение. По условию задачи
наибольший зазор Smax = 0,156 мм; наименьший зазор Smin = 0,060 мм;
допуск зазора TS = Smax − Smin = 0,156 − 0,060 = 0,096 мм.
По условию задачи точность сопрягаемых деталей поршня и цилиндра одинаковая (TD = Td), допуск зазора равен сумме допусков вала и отверстия (TS = TD + Td = 0,096 мм), отсюда определяют TD = Td = 0,048 мм.
