§4. З’єднання тензорезисторів з вхідними роз’ємами бдрп
Варіанти
з’єднання тензорезисторів з вхідними
роз’ємами БДРП
показано на рис. 4 – рис. 6, де
- тензорезистори (тензодавачі), які
можуть бути як активними так і
компенсувальними елементами вимірювальної
схеми.
При проведенні вимірювань з використанням одного каналу, мостова схема може під’єднуватися до БВ шістьма (рис. 4а) або чотирма провідниками (рис. 4б).

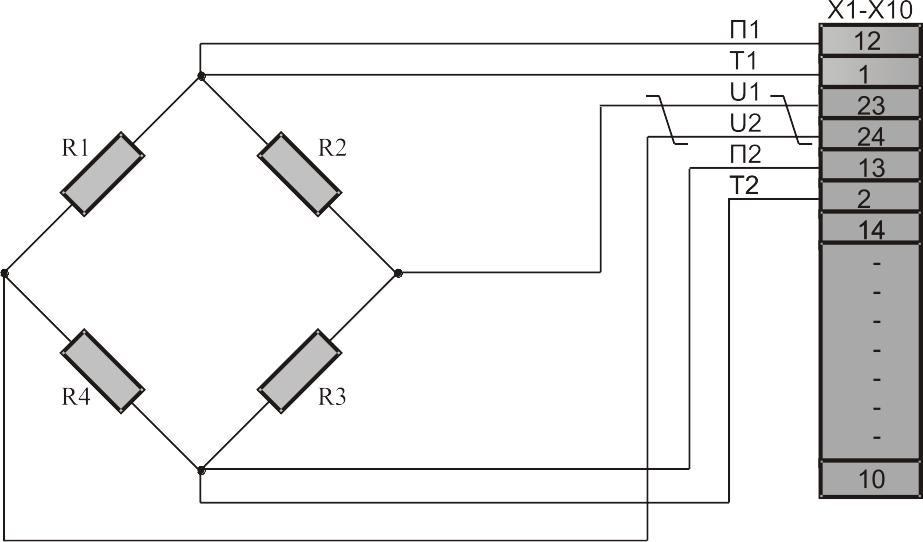

Рис. 4а. З’єднання мостової вимірювальної схеми з БДРП шістьма провідниками
Рис. 4б. З’єднання мостової вимірювальної схеми з БДРП чотирма провідниками
У режимі роботи з двома чи одним активним тензорезистором (напівмостова вимірювальна схема рис. 5) використовується індуктивний подільник Т, середній вивід якого в цих режимах підключається до вимірювальної шини, а два інших виводи – до потенціальних шин.
Рис. 5. З’єднання півмостових вимірювальних схем з БДРП п’ятьма провідниками
В автоматичному режимі роботи СІІТ-3, використовується вимірювальна схема з одним компенсувальним тензорезистором на десять (або кратних десяти: 20, 30, … ,100) активних тензорезисторів рис. 6.

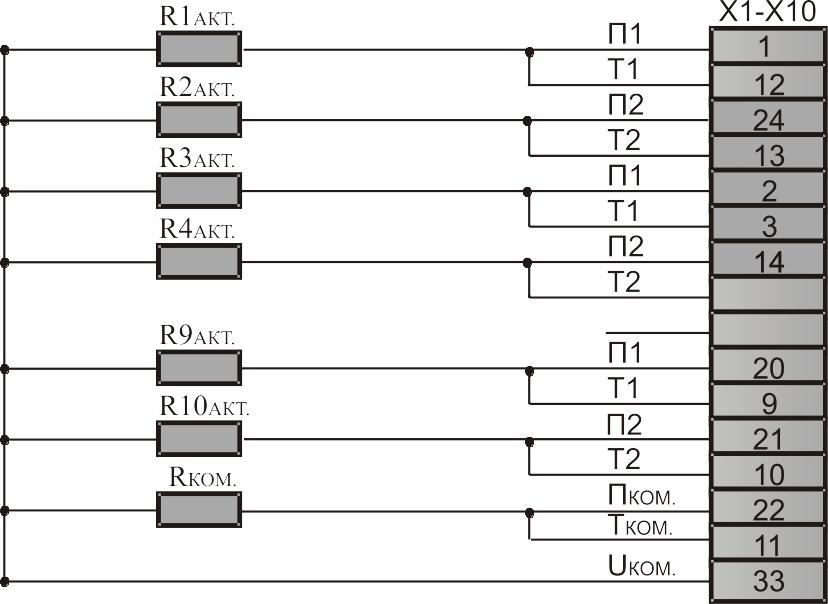

Рис. 6. Схема під’єднання до БДРП одного компенсувального тензорезистора на 10 активних тензорезисторів
§5. Підготовка до роботи
Встановити систему СПТ-3 на робочому місці.
Розпаяти тензорезистори у вимірювальну схемуі і з’єднати їх вимірювальним джутом з вилками РП-10-42ЛП (площа поперечного перерізу дротів у вимірювальному джуті – не менше від 0,2 мм2).
З’єднати вимірювальні джути з БДРП.
З’єднати БВ, БДРП і друкуючий пристрій Щ68000К за допомогою кабелів, що входять у комплект поставки згідно з рис. 7.
Заземлити БВ і друкуючий пристрій Щ 68000 К.
Увімкнути шнур БВ у мережу і натиснути кнопку СЕТЬ на передній панелі блоку індикацій (БИ).
Підготувати до роботи друкуючий пристрій Щ 68000 К згідно технічного опису.

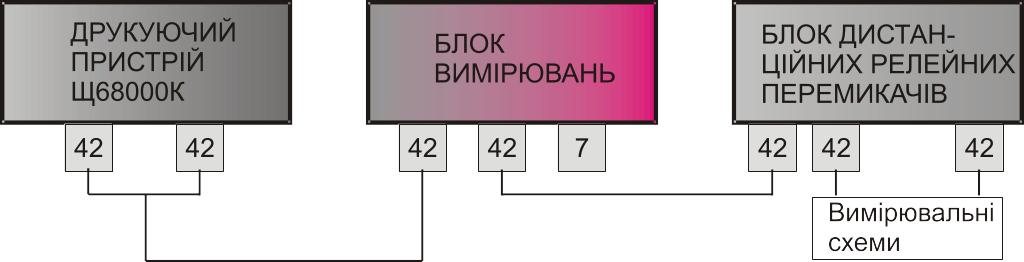

Рис. 7. Схема з’єднання БДРП і БВ з друкуючим пристроєм
§6. Порядок виконання роботи
Натиснути кнопку СБРОС на БВ.
Натиснути одну із кнопок «М», «М/2», «М/4К» залежно від того, які вимірювальні схеми під’єднані до входу БДРП.
Натиснути кнопку РУЧН., а потім – кнопку УСКОР. і спостерігати за зміною номера канала на індикаторі. Відпустити кнопку УСКОР. у той момент, коли номер каналу менший на 3-4 від необхідного, а потім натисканням кнопки ОДНОКР. виставити необхідний номер каналу.
Натиснути кнопку НАЧАЛО.
Якщо початкове значення номера дорівнює нулю, натиснути кнопку СБРОС, а потім кнопку НАЧАЛО.
Повторити операції п. 3, виставивши кінцевий номер каналу і натиснути кнопку КОНЕЦ.
Натиснути кнопку ПУСК, при цьому здійснюється одноразовий вимір результатів на вибраному каналі. Результати вимірювання спостерігаємо на цифровому табло (БВ).
Перейти на наступний вимірювальний канал і знову натиснути кнопку ПУСК. При цьому будемо спостерігати результати вимірювання цього каналу і так далі.
При автоматичній реєстрації показів вимірювальних схем необхідно:
Натиснути кнопку ВНУТР. на передній панелі друкуючого пристрою Щ 68000 К.
Натиснути кнопку АВТ., потім кнопку ПУСК і здійснити автоматичну реєстрацію показів заданого масиву датчиків (тензорезисторів) за допомогою друкуючого пристрою Щ 68000 К. Для здійснення вимірів з високою точністю необхідно забезпечити точніший баланс мостової вимірювальної схеми перед початком вимірів.
