6.3 Исследование процесса двухпозиционного регулирования

На стенде и щите выполнить те же включения, что и п. 6.2.

– на миллиамперметре МА установить задатчик на заданное значение температуры (по указанию преподавателя);

– переключатель режимов работы 3ИУ установить в положение «А» – автоматический режим.

При установке переключателя 3ИУ в положение «А» включается контур двухпозиционного регулирования температуры: измерительный преобразователь 2ТС - преобразователь ПТ, миллиамперметр МА, блок позиционного регулирования БСП, магнитный пускатель ПМ, нагреватель НЭ.

Если температура в объекте ниже заданной, то по сигналу от БСП включаются ПМ и нагреватель НЭ. Если температура в объекте выше заданной, то по сигналу от БСП отключаются ПМ и нагреватель НЭ.

Кривая двухпозиционного регулирования записывается прибором КСМ. На диаграммной ленте прибора отметить время начала опыта. Общий вид кривой двухпозиционного процесса регулирования, которая может быть получена на диаграммной ленте, представлен на рисунке 8. Эксперимент закончить после записи двух периодов колебаний - кривой двухпозиционного регулирования.

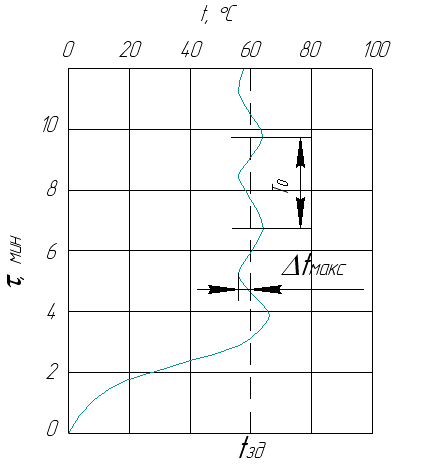

Рисунок 8 - Вид кривой двухпозиционного процесса

регулирования измерительного прибора

По кривой процесса двухпозиционного регулирования определить:

1) значение максимального отклонения температуры от заданного Δt_макс в процессе регулирования;

2. период колебаний То.

6.4 Проверка работы систем сигнализации предельных значений температуры и защиты по температуре в объекте

Порядок включения системы:

На стенде закрыть вентили 1В, 2В, 3В, 4В, 5В; задатчик манометрического термометра установить на t_зд (по заданию преподавателя).

На щите управления переключатели 1ИУ и 2ИУ установить в положение «1» (для измерения подключаются приборы КСП и КСМ).

По указанию преподавателя на приборах КСП, КСМ и ЛР установить задатчики так, чтобы t_зд2 < t_зд3 < t_зд4 < t_зд1.

В соответствии с положением переключателя 3ИУ включить кнопку «Пуск» КМ на стенде (или КД на щите). При этом включаются ПМ и нагреватель НЭ, о чем свидетельствует зажигание сигнальной лампы 5ЛС. Температура в объекте повышается. Измерительные приборы регистрируют текущее значение температуры. При достижении t_зд2 (КСП) срабатывает сигнальная лампа 1ЛС. При достижении t_зд3 (КСМ) срабатывает 4ЛС.

Далее переключатель 2ИУ устанавливают в положение «2», при этом 4ЛС гаснет и вместо КСМ подключается ЛР. При достижении t_зд4 (ЛР) снова включается 4ЛС. И, наконец, при достижении t_зд1 срабатывают 3ЛС и защита по температуре: отключаются магнитный пускатель МП, нагреватель НЭ и сигнальная лампа 5ЛС.

6.5 Проверка работы системы защиты по уровню жидкости в емкости

Система защиты по уровню предусматривает невозможность включения магнитного пускателя, а, следовательно, и нагревателя, если уровень жидкости в емкости 2Е будет ниже минимального заданного положения электрода ДЕ емкостного сигнализатора уровня ЭСУ. Если уровень выше электрода ДЕ, то сигнальная лампа 2ЛС на щите не горит, и включение магнитного пускателя возможно при любом положении переключателя режимов 3ИУ. Если уровень воды в емкости 2Е будет ниже электрода ДЕ, то на щите зажигается сигнальная лампа 2ЛС, и включение магнитного пускателя будет невозможно ни в одном из режимов работы установки. Такая система защиты предотвращает аварийную ситуацию включения нагревателей при отсутствии жидкости в объекте.

1. Уровень жидкости в емкости 2Е выше электрода ДЕ (2ЛС отключена):

– установить переключатель 3ИУ в положение «А», задатчик миллиамперметра — на t_зд, равную текущей температуре в объекте после окончания предыдущего опыта, и убедиться, что система работает;

– установить переключатель 3ИУ в положение «М» и убедиться, что с помощью кнопок КМ можно включить и отключить магнитный пускатель ПМ;

– установить переключатель 3ИУ в положение «Д» и убедиться, что с помощью кнопок КД можно включить и отключить магнитный пускатель ПМ.

2. Установить уровень жидкости в емкости 2Е ниже электрода ДЕ, для чего открыть вентиль 5В и после включения красной сигнальной лампы 2ЛС проверить работу системы защиты во всех трех режимах — при установке переключателя 3ИУ в положениях «А», «М» и «Д». Убедиться, что ни в одном режиме магнитный пускатель не включится как при изменении положения задатчика миллиамперметра МА («А»), так и при нажатии соответствующих кнопок пуска КМ и КД («М» и «Д»).
