5.2 Работа установки

В данной лабораторной установке имитируется технологический процесс нагревания жидкости в емкости 2Е при помощи электрического нагревателя, управляемого магнитным пускателем. Нагревание обеспечивается при трех режимах управления: местном, дистанционном и автоматическом (рисунок 6).

Местное управление. Переключатель 3ИУ устанавливают в положение «М». При этом управление магнитным пускателем ПМ возможно только от кнопок КМ (черная — «Пуск», красная — «Стоп»), расположенных на стенде.

При нажатии кнопки КМ включается магнитный пускатель ПМ, с помощью контактов которого ПМ-1, ПМ-3, ПМ-4 блокируется кнопка КМ («Пуск»), включаются нагреватель НЭ и сигнальная лампа 5ЛС. Температура в объекте повы­шается; при этом работают все контуры измерения температуры. Если оператор не отключит кнопкой КМ («Стоп») магнитный пускатель до достижения температуры объекта значений, превышающих предельные (которые заданы в приборах КСП, КСМ, ЛР, ТПП), то сработает сигнализация предельных значений - замыкаются контакты КСП-1, КСМ-1, ЛР-1 или ТПП-2 и включаются соответственно сигнальные лампочки 1ЛС, 4ЛС или 3ЛС. При этом приборы КСМ и ЛР подключаются к 4ЛС с помощью переключателя 2ИУ: в положении 2ИУ-1 подключается КСМ, в положении 2ИУ-2 - ЛР.

Если температура в объекте будет выше заданной, то с помощью манометрического термометра ТПП кроме цепи сигнализации сработает и система защиты по температуре: размыкается нормально закрытый (Н. З.) контакт ТПП-1 в цепи питания катушки магнитного пускателя ПМ, в результате чего магнитный пускатель отключается и своим контактом ПМ-3 отключает нагреватель.

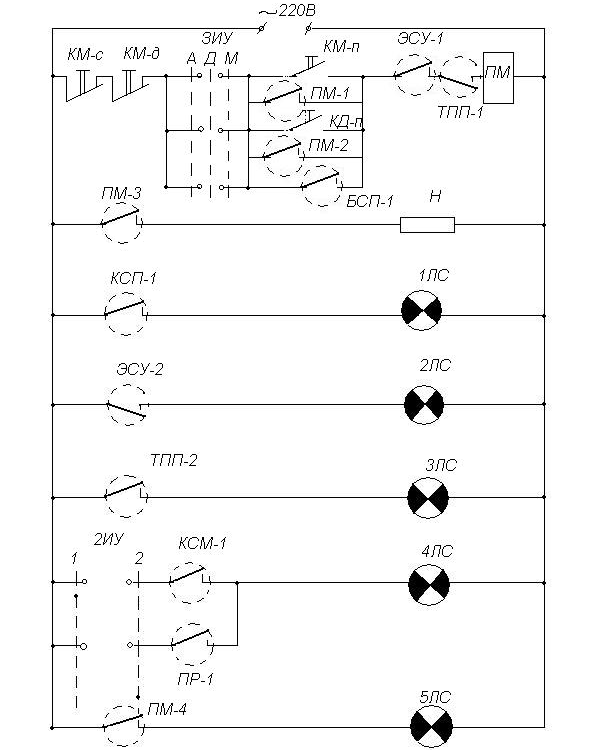

Рисунок 6 – Принципиальная электрическая схема управления

магнитным пускателем, сигнализации и защиты

В схеме предусмотрена также защита по уровню, заключающаяся в том, что магнитный пускатель МП можно включить от кнопки «Пуск» только в том случае, если уровень воды в емкости 2Е выше минимального значения, заданного положением емкостного преобразователя ДЕ электронного сигнализатора уровня ЭСУ. При этом цепь сигнализации ЭСУ включает электромагнитное реле, Н.О. контакт которого (ЭСУ-1) включен в цепь питания магнитного пускателя ПМ.

Если уровень в емкости 2Е будет ниже предельного, то Н. О. контакт сигнализатора ЭСУ-1 разомкнет цепь питания магнитного пускателя, и ПМ от кнопки «Пуск» уже не будет включаться, а Н. З. контакт ЭСУ-2 включит сигнальную лампочку 2ЛС на щите.

Дистанционное управление. Переключатель 3ИУ устанавливается в положение «Д». При этом управление магнитным пускателем осуществляется оператором, и оно возможно только от кнопок КД (черная — «Пуск», красная — «Стоп»), расположенных на щите. В остальном работа установки осуществляется так же, как и в режиме местного управления.

Автоматическое управление. Переключатель 3ИУ устанавливается в положение «А». При этом магнитный пускатель включается и отключается автоматически блоком регулирования БСП, осуществляющего двухпозиционное регулирование температуры в объекте. В контуре регулирования измерительным преобразователем является термометр 2ТС, сопротивление которого преобразователем ПТ, установленным на стенде, преобразуется в унифицированный токовый сигнал, измеряемый миллиамперметром МА. В миллиамперметре, расположенном на щите, входной сигнал преобразуется в напряжение, которое подается в регулирующий блок БСП, где сравнивается с напряжением, пропорциональным заданному значению температуры t_зд.

При двухпозиционном регулировании значение t_зд постоянно во времени. Если текущее значение температуры t_т > t_зд, то вырабатывается регулирующее воздействие на отключение магнитного пускателя (размыкается контакт БСП-1). Если t_т < t_зд, то магнитный пускатель включается (замыкается контакт БСП-1), к нагревателю НЭ подается напряжение сети и жидкость в емкости 2Е нагревается.
